8.5.5  绘制散流器

8.5.5 绘制散流器

散流器模块从暖气与空调布置图例中调入,比例为1。本图中要求散流器外尺寸为400mm×400mm,如图8-53所示。以中心为基点,插入到风管的轴线位置,如图8-54所示。

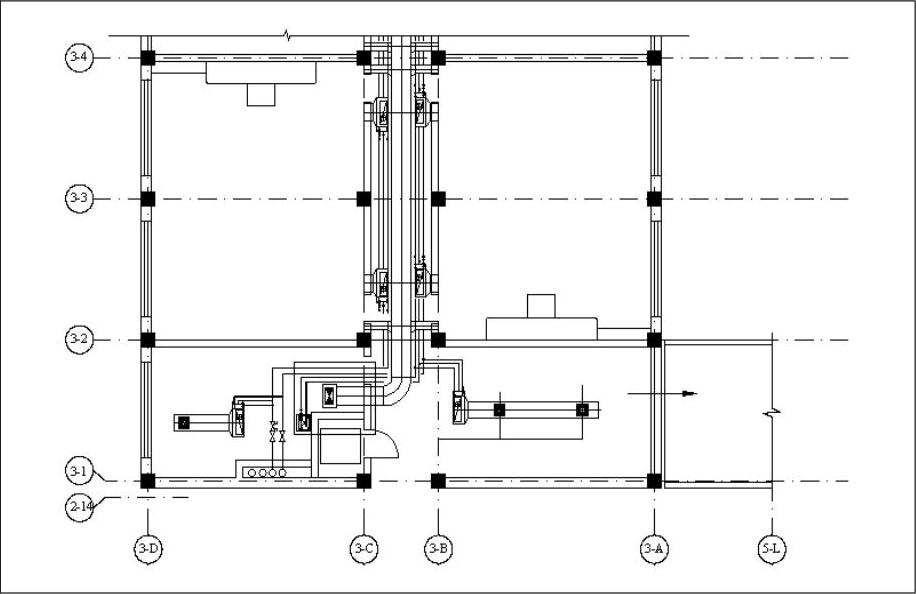

散流器全部插入后如图8-55所示。

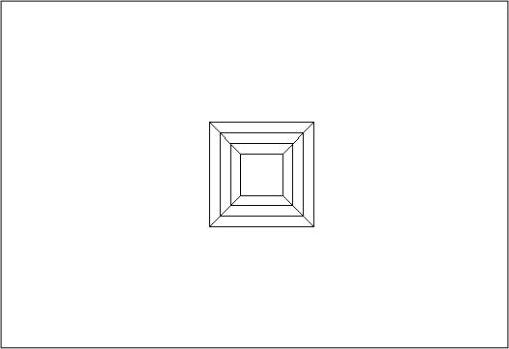

图8-53 调入散流器模块

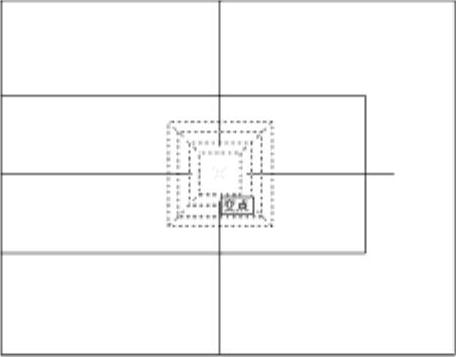

图8-54 插入散流器


图8-55 插入散流器
