4.2.1 给水管道平面图的绘制
1.给水管道绘制
给水管道是将水从室外给水管引入室内，在满足用户对水质、水量、水压要求的前提下，把水送至各个配水点，如配水龙头、消防用水设备等。绘制步骤如下：

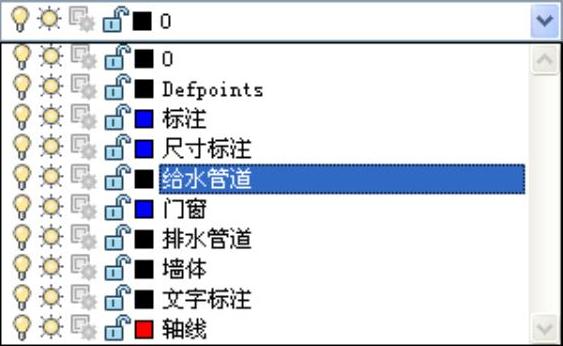

（1）将前面设置的图层“给水管道”置为当前，如图4-3所示。
图4-3 图层控制列表
（2）按F8键打开“正交”模式。单击“直线”命令按钮

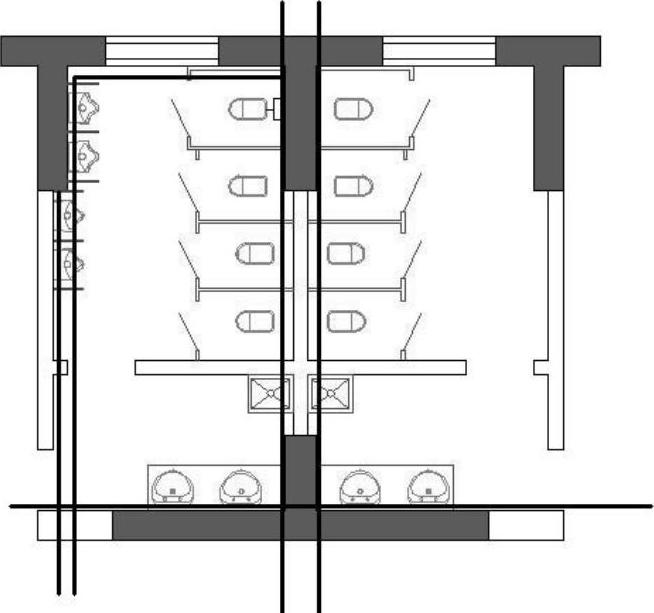

，按照图4-4绘制直线。
（3）单击“修剪”命令按钮
，将多余的线删除掉，结果如图4-5所示。
图4-4 绘制管道线
图4-5 修剪管道结果
室内给排水平面图中的设备、管道等均用规定的图例表示其类型及平面位置。这些图例符号只是起表示具体的某个设备，并不完全反映设备的真实形状和大小，在绘制过程中，大小可以适当的放大或缩小，也可以旋转适当角度来配合整个图样。
2.绘制蹲便器高位水箱
（1）打开“图层管理器”对话框，新建图层“设备线”，颜色设为“黄色”，一切采用默认设置，将“设备线”图层置为当前。单击“确定”，退出“图层特性管理器”对话框。
（2）单击“矩形”命令按钮
，绘制一个小矩形。尺寸为275mm×150mm。
（3）单击“直线”命令按钮
，绘制处“L”形线和倒“T”形线。
（4）单击“圆”命令按钮

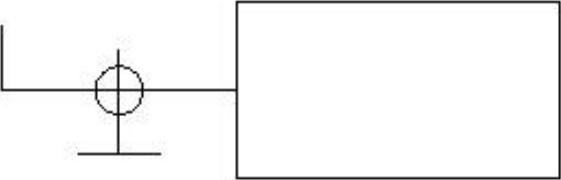

，在“L”形线与倒“T”形线相交处绘制一个小圆。这样就绘制出蹲便器高位水箱，如图4-6所示。
（5）将高位水箱复制到蹲便器处，并在中点处用直线连接，得到蹲便器和高位水箱的示意图，如图4-7所示。
（6）单击“复制”命令按钮

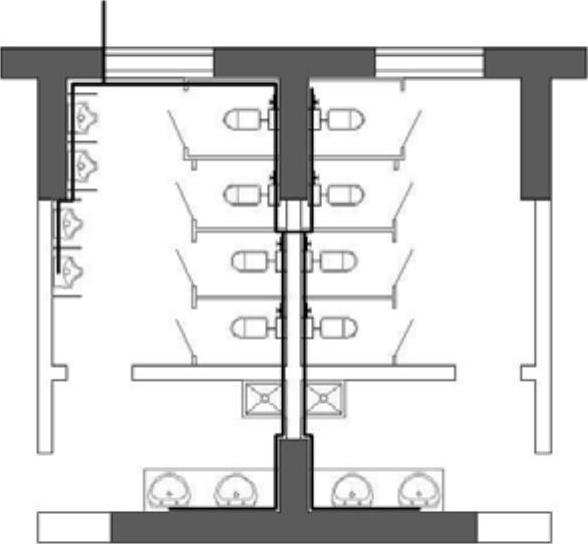

，将高位水箱复制到每个蹲便器的上方，结果如图4-8所示。
3.绘制立管
（1）单击“圆”命令按钮

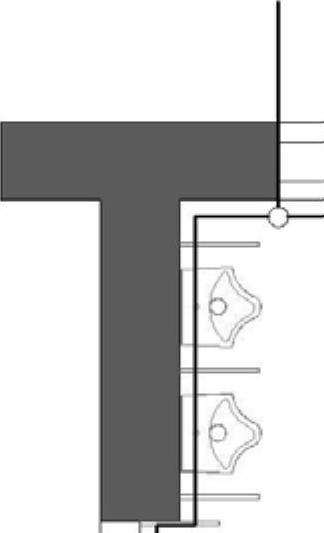

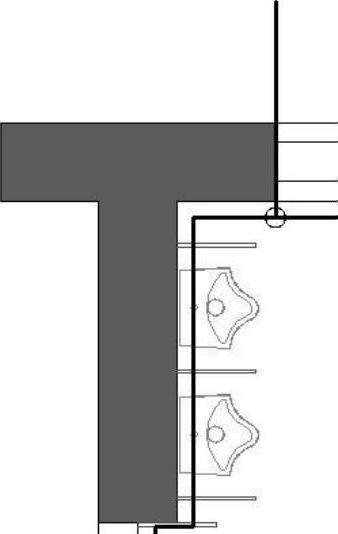

，在水管的左上方处绘制一个小圆作为立管，管径100mm。结果如图4-9所示。
（2）单击“修剪”命令按钮
，将圆中线条修剪掉，得到立管，结果如图4-10所示。
图4-6 蹲便器高位水箱示意图
图4-7 蹲便器和高位水箱示意图
图4-8 所有蹲便器与高位水箱绘制结果
图4-9 立管绘制
图4-10 立管绘制结果
4.绘制分水管
（1）单击“圆”命令按钮
，在洗手池和拖把池中绘制出水口，管径20mm。
（2）单击“直线”命令按钮

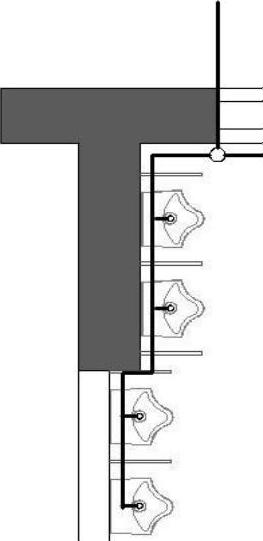

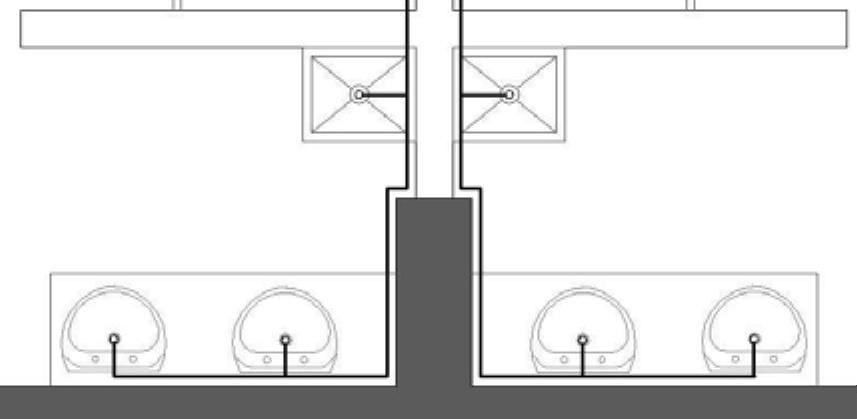

。绘制出水口和主水管之间的分水管，结果如图4-11所示。
（3）在小便池中绘制直线作为多孔水管，然后用直线把多孔水管和主水管连接，结果如图4-12所示。
图4-11 洗手池和拖把池给水示意图
图4-12 小便池给水示意图
5.绘制地漏
（1）单击“圆”命令按钮
，在拖把池的旁边和小便器的右边绘制地漏，管径为100mm。
（2）单击“图案填充”命令按钮
，则系统弹出“图案填充和渐变色”对话框，在“图案”选项卡选择“其他预定义”，选择“SOLID”图案，单击“确定”，返回“图案填充和渐变色”对话框，如图4-13、图4-14所示。单击“拾取点”按钮
，拾取地漏中间区域，完成地漏填充。
（3）单击“镜像”命令按钮
，镜像地漏到对称的卫生间，完成地漏绘制，结果如图4-15所示。

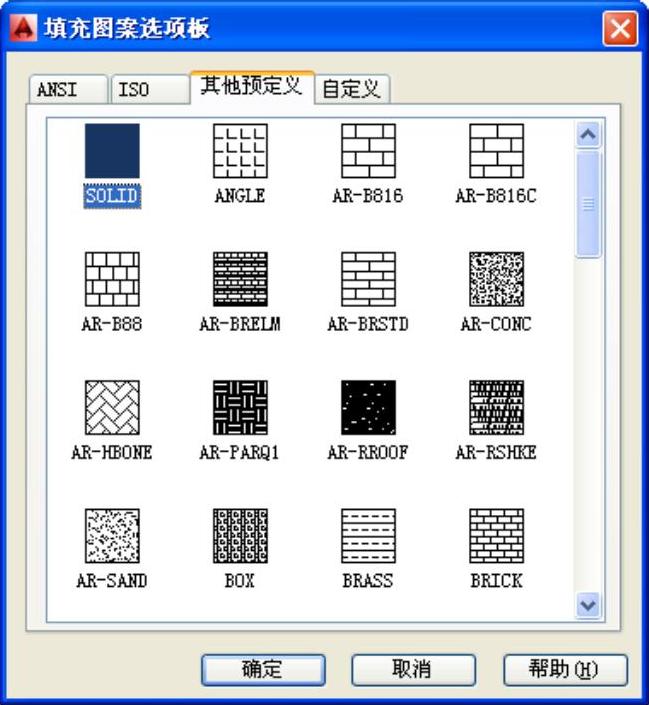

图4-13 “填充图案选项板”对话框

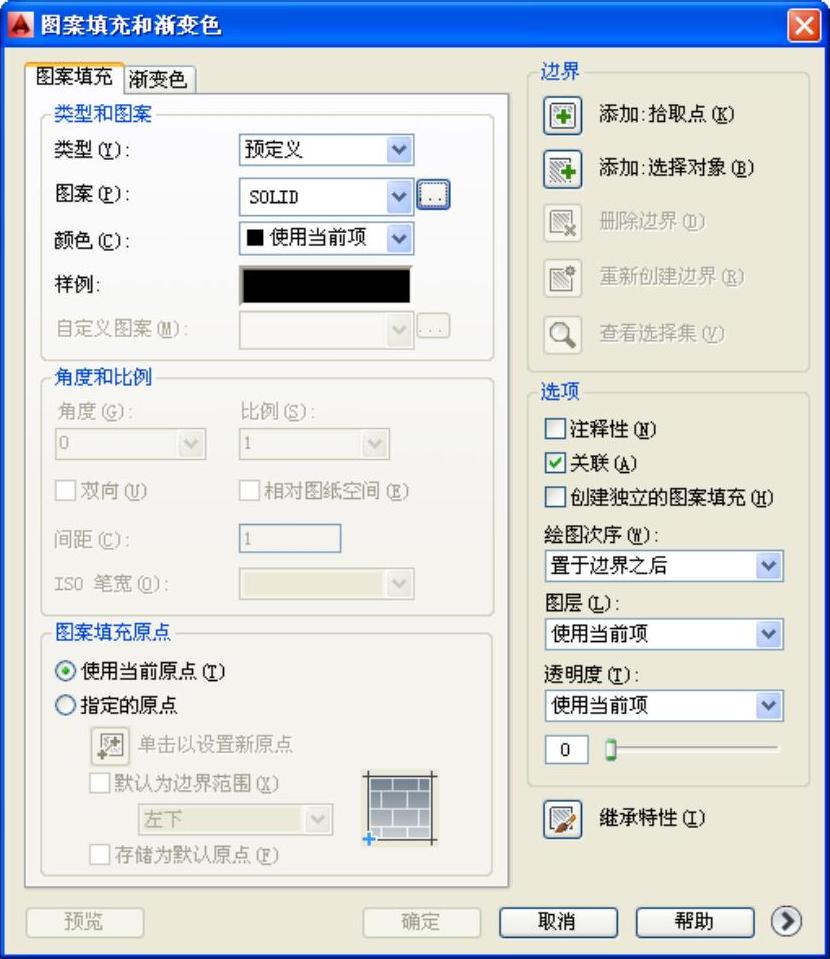

图4-14 “图案填充和渐变色”对话框
6.绘制阀门
（1）单击“圆”命令按钮
，在进水管上绘制圆，直径200mm。
（2）单击“修剪”命令按钮
，将圆中的线条剪掉。
（3）单击“直线”命令按钮

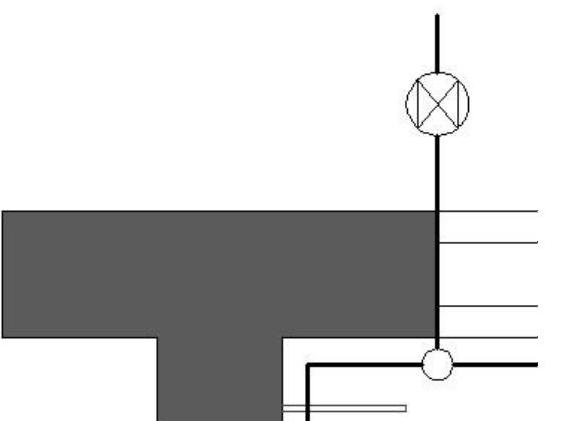

，在圆中绘制如图4-16所示的图案。
图4-15 地漏绘制结果
图4-16 阀井绘制结果
