9.4.2  绘制主要设备材料表

9.4.2 绘制主要设备材料表

(1)单击“绘图”工具栏中的“矩形”按钮978-7-111-43758-1-Chapter09-18.jpg,绘制一个7200×16236的矩形,如图9-8所示。

(2)单击“绘图”工具栏中的“分解”按钮978-7-111-43758-1-Chapter09-19.jpg,将上步绘制的矩形进行分解。单击“修改”工具栏中的“偏移”按钮978-7-111-43758-1-Chapter09-20.jpg,选择左边竖直直线向右连续偏移距离为,1202、4060、3892、1152、2450、3480,结果如图9-9所示。

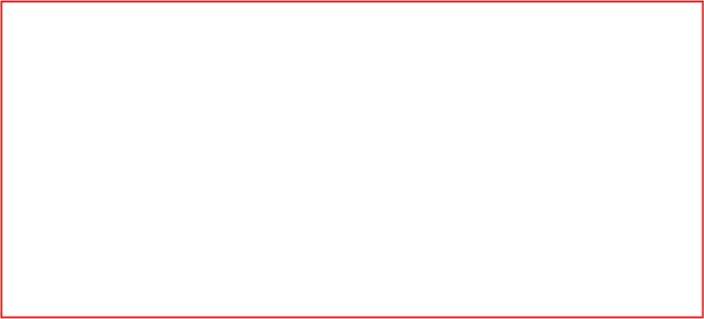

图9-8 绘制矩形

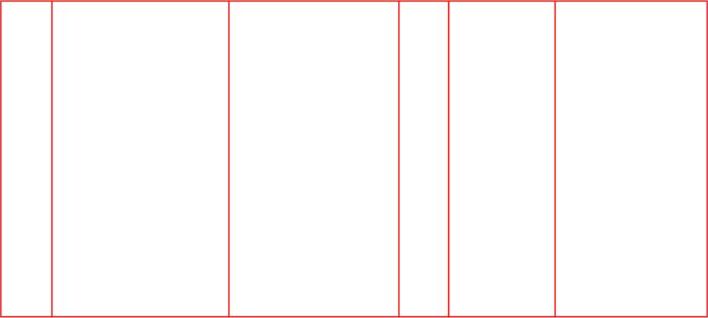

图9-9 偏移竖直直线

(3)单击“修改”工具栏中的“偏移”按钮978-7-111-43758-1-Chapter09-23.jpg,选择上边水平直线向右连续偏移偏移距离为1200,1000、1000、1000、1000、1000、。结果如图9-10所示。

(4)单击“绘图”工具栏中的“多行文字”按钮978-7-111-43758-1-Chapter09-24.jpg,为材料表添加文字说明,如图9-11所示。

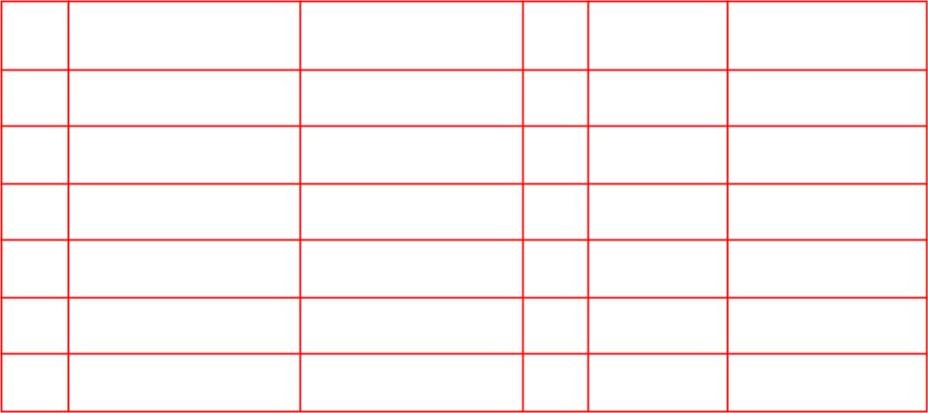

图9-10 偏移水平直线

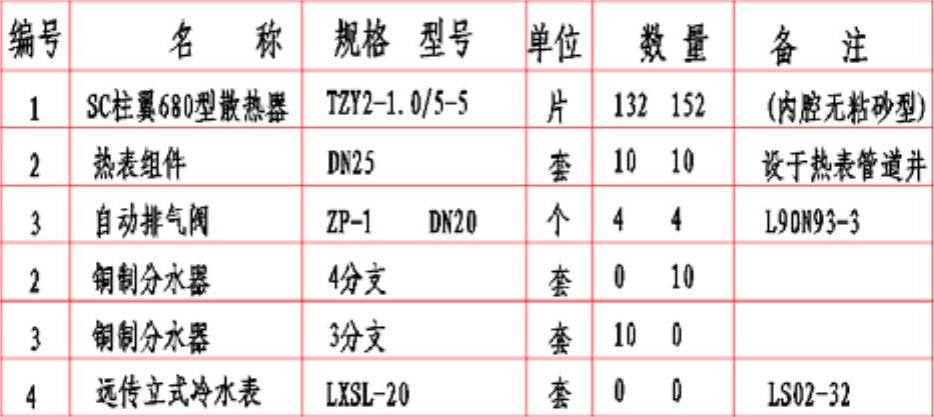

图9-11 添加文字说明

(5)利用上述方法绘制其他图例表,如图9-12和图9-13所示。


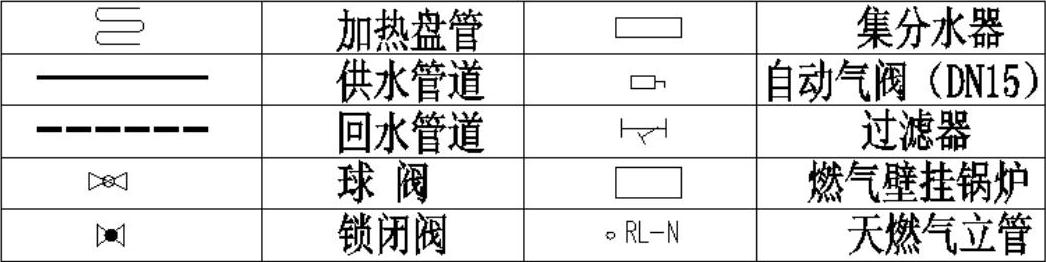

图9-12 其他图例表

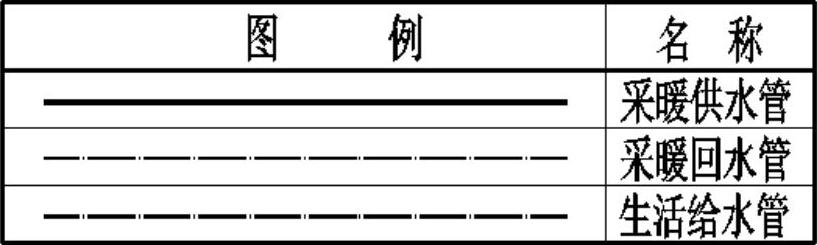

图9-13 管道线路图例表
