（1）将图层转换为“设备”图层中，绘制一个3mm×8mm的矩形，然后复制到另一侧，间距可以取6～10mm，如图20-7所示。
（2）在距矩形上下边缘各1mm的位置绘制两条水平线，将水平线与矩形的交点形成的矩形对角线相连，如图20-8所示。

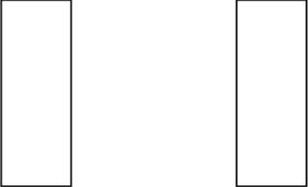

图20-7 绘制跳线架1

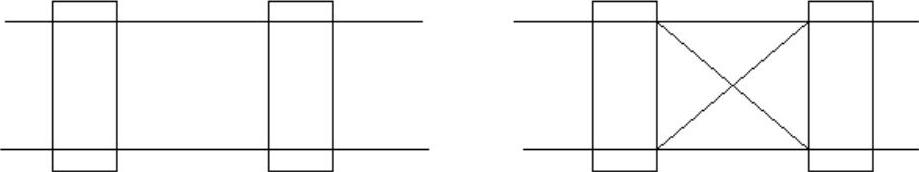

图20-8 绘制跳线架2
（3）删除辅助的水平线，即绘制完成跳线架模块。利用block命令将其保存为“跳线架”模块，如图20-9所示。

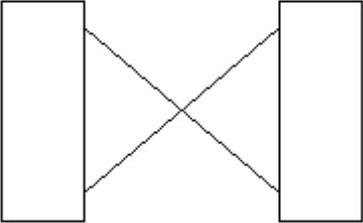

图20-9 绘制跳线架3
