12.1 绘图准备
（1）建立新文件：打开AutoCAD 2014应用程序，选取“文件”→“新建”命令，打开“选取样板”对话框，单击“打开”按钮右侧的
下拉按钮，以“无样板打开-公制”（毫米）方式建立新文件；将新文件命名为“配电.dwg”并保存。
（2）设置绘图工具栏：选取菜单栏“视图”→“工具栏…”命令，打开“自定义”对话框，调出“标准”、“图层”、“对象特性”、“绘图”、“修改”和“标注”6个工具栏，并将它们移动到绘图窗口中的适当位置。
（3）设置图形界限：选取菜单栏“格式”→“图形界限”命令，或命令行输入“limit”回车执行，命令行提示如下：
命令:Limit
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>:
指定右上角点<420.0000，297.0000>:
（即使用默认大小）
（4）开启栅格：单击“栅格”按钮
，或者使用快捷键F7开启栅格，并选取菜单栏“视图”→“缩放”→“全部”命令，调整绘图窗口的显示比例。
如果觉得栅格的间距太大，可以设置合适的栅格间距。打开“对象捕捉”的设置对话框，如图12-1所示，打开“捕捉和栅格”选项，在“栅格”一栏中设置X轴，Y轴的间距。

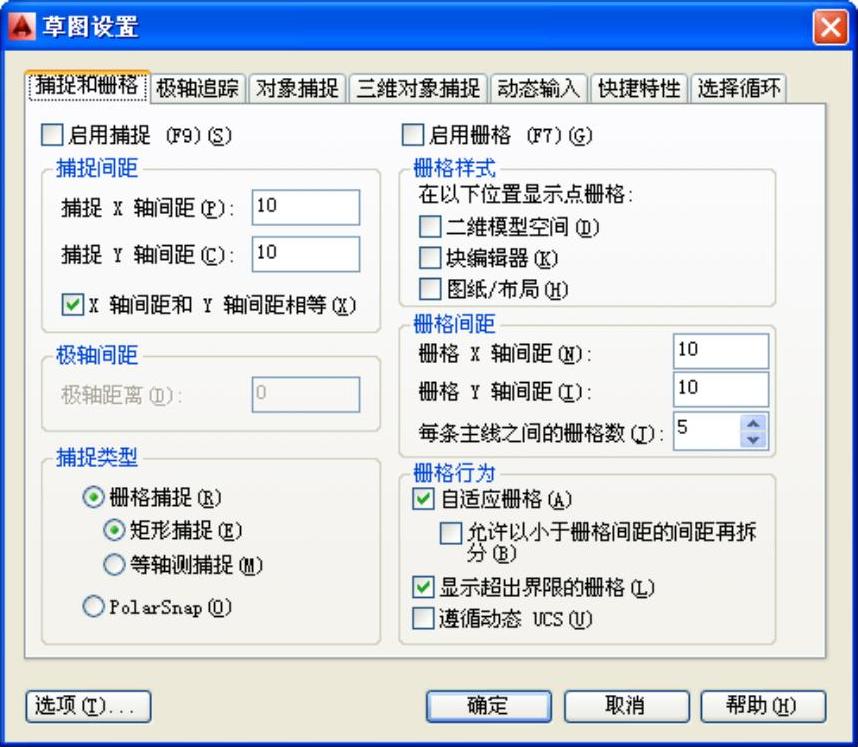

图12-1 设置栅格捕捉间距
注意
打开或关闭“栅格”功能，可以用快捷键F7来实现；或者用状态栏中的“栅格”按钮来切换栅格的开启或关闭。通常，栅格和捕捉是配合使用的，即捕捉和栅格的X轴，Y轴间隔分别相对应，这样就能保证鼠标拾取到精确的位置。
◆选项说明
栅格只是一种辅助定位图形，不是图形文件的一部分，所以也就不会被打印出来；而且栅格只是显示在绘图界限内部。初学者可能不太会用此功能，是否使用要看个人习惯。
（5）创建新图层：选取菜单栏“格式”→“图层”命令，或者单击“图层特性管理器”命令按钮
，如图12-2所示。打开“图层特性管理器”对话框，新建并设置每一个图层如图12-3所示。

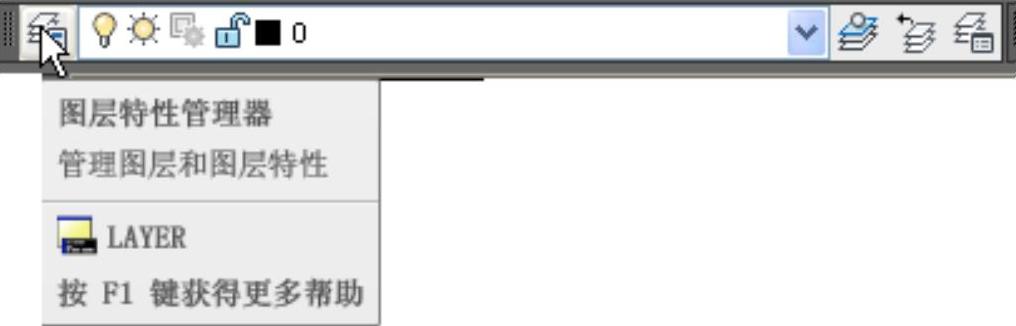

图12-2 快速打开“图层特性管理器”

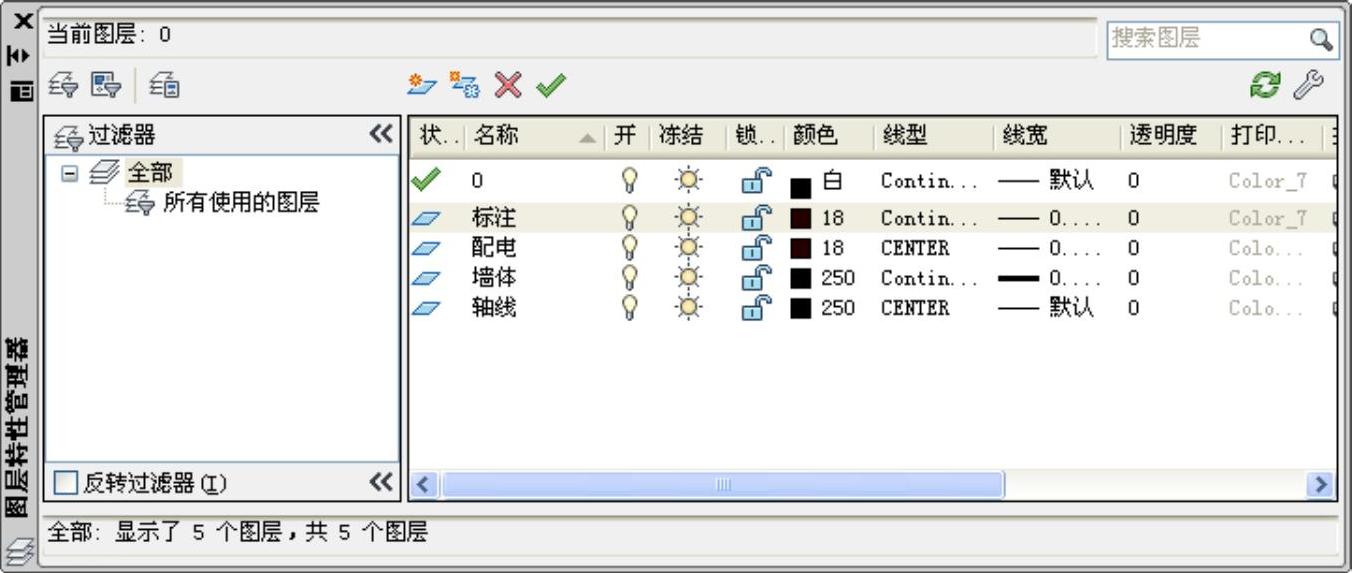

图12-3 设置“图层特性管理器”
