14.1  绘图准备

14.1 绘图准备

首先新建文件并设置图形界限，然后设置图层，再绘制轴线，最后绘制轴线标号。

以无样板方式新建CAD文件，命名为“消防报警平面图”。利用limits命令将图形的界限定位42000mm×29700mm的界限内。将图层分为轴线、墙线、门窗、室内布置、配电、消防、标注、图签8个图层，并按照图14-1所示进行设置。

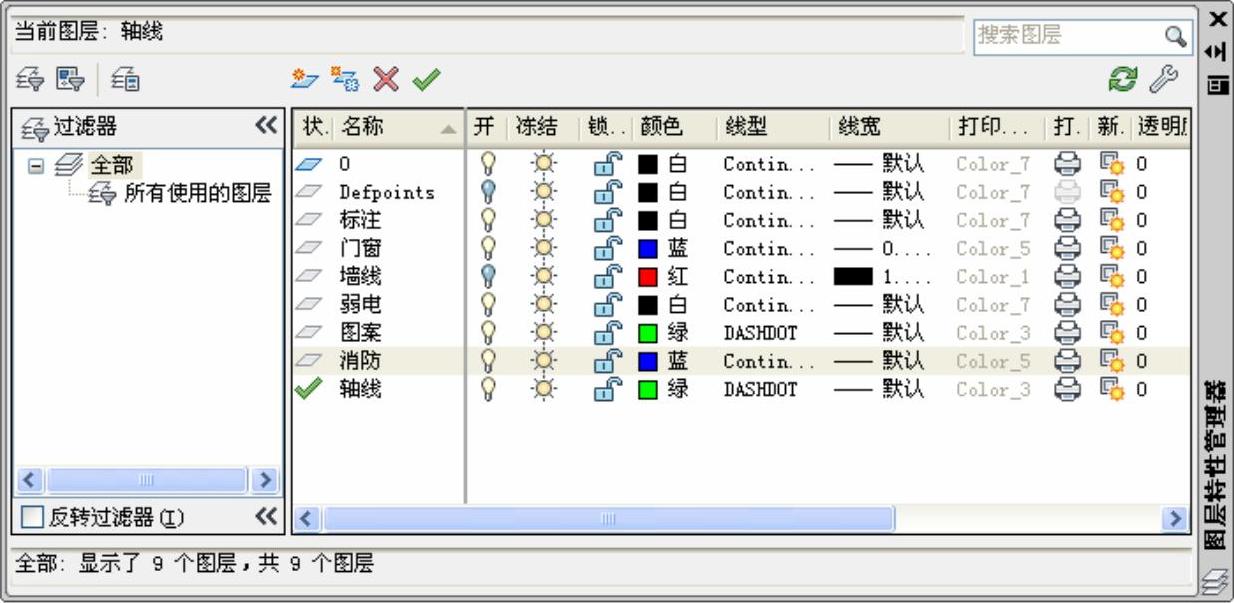

图14-1 图层设置

按照前几章的方法进行绘制，水平轴线分别为1、2/1、2、1/2、3，竖直轴线为A、B、C、D、E、G。间距如图14-2所示。然后插入轴线标号，如图14-3所示。轴线圆半径800mm，文字高度设置为800。

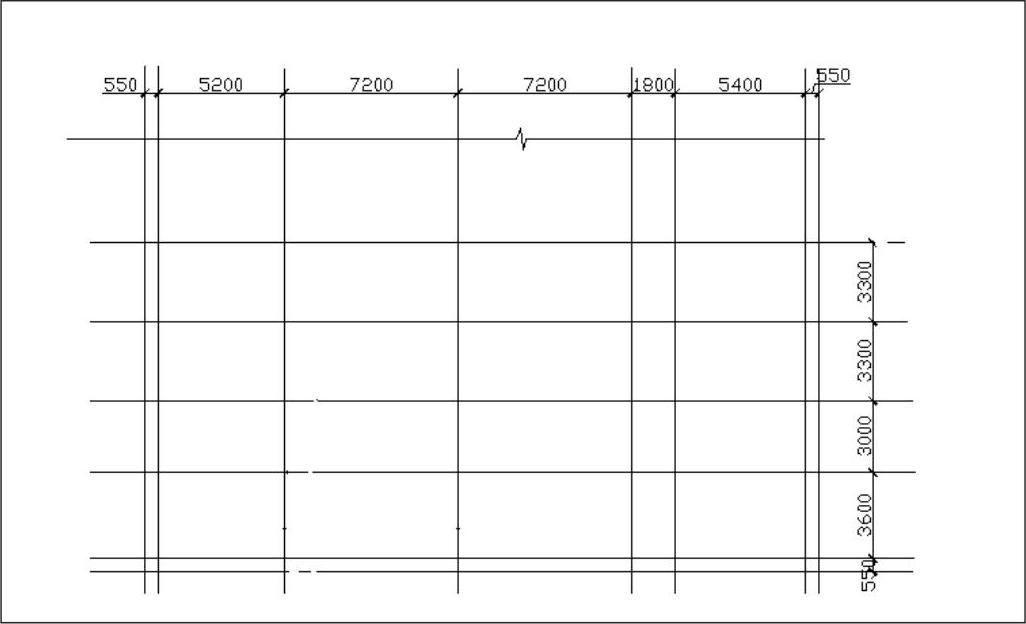

图14-2 轴线布置

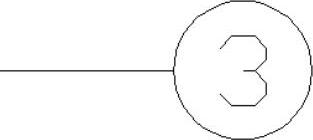

图14-3 轴线标号

注意

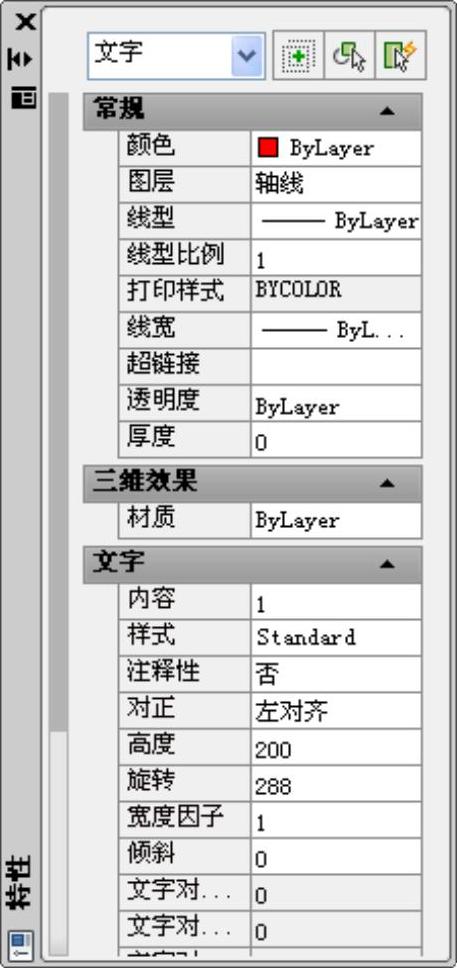

当绘制轴线编号时，有些编号如1/B、1/2等，用高度800的文字，会出现文字宽度太大而不能放入圆内的情况，如图14-4所示。这时可以输入文字，选择“特性”，打开特性对话框，将“宽度比例”设置为0.5，按回车键，然后关闭特性对话框，如图14-5所示。

图14-4 宽度过大的文字

图14-5 调整宽度比例

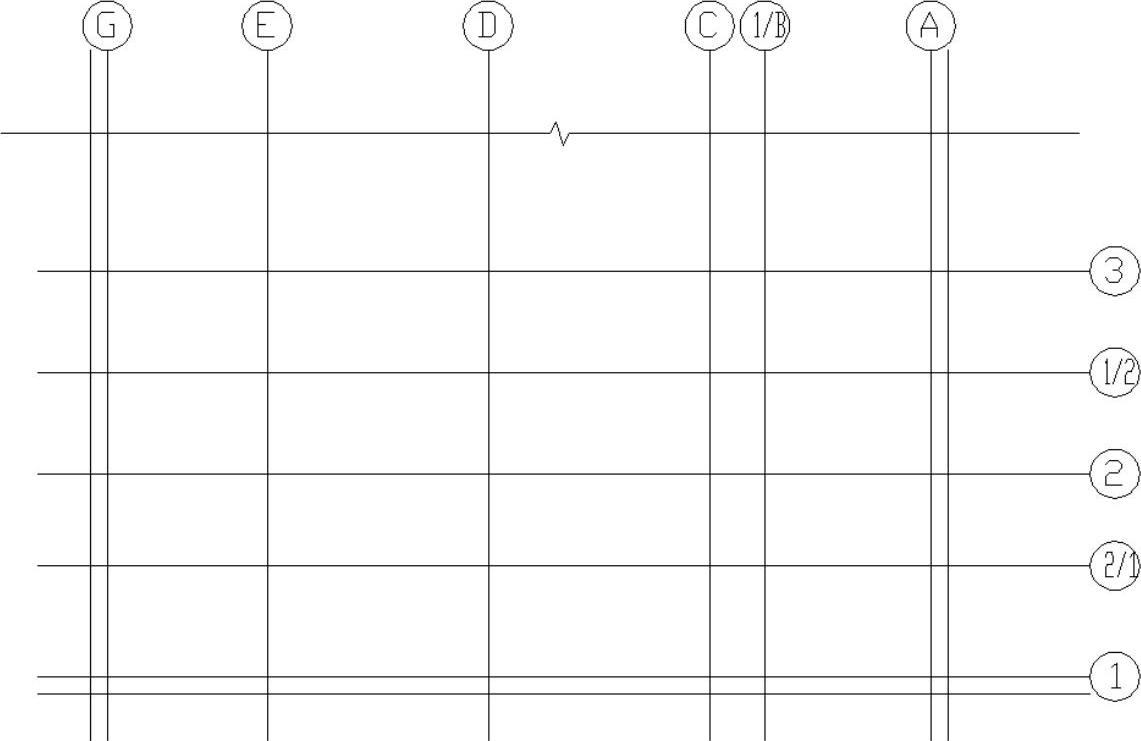

全部插入标号后，如图14-6所示。

选择所有轴线，单击鼠标右键打开“特性”对话框，然后将线型比例设置为100。

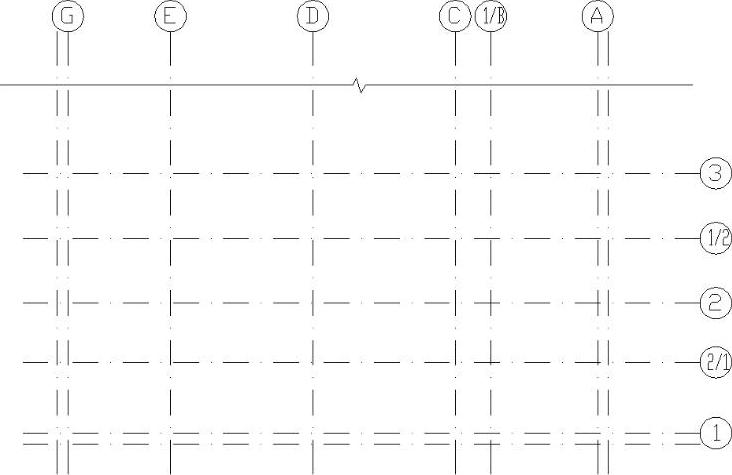

改变之后，轴线呈点画线的形态，如图14-7所示。

图14-6 插入轴线编号

图14-7 轴线绘制
