11.2  相关电气图例的绘制

11.2 相关电气图例的绘制

（1）新建图层名称为“灯具”，线宽0.18mm，其余采用默认设置；新建图层名称为“照明线路”“插座线路”“弱电线”的图层，线宽均为0.35mm，其余默认，先将“灯具”图层置为当前。

注意

由于在电气施工平面图中，占主导地位的应该是电器元件和照明灯具设备等，因此，在电气施工平面图中的要将原图中墙柱体等原来用粗实线表示的图层，改为中粗线表示，将该部分图层的线宽设置为0.2mm。

（2）根据户型需要，在图纸空白处绘制相关电气图例，具体如图11-3所示。

（3）将其中的筒灯和五孔插座作为典型案例。

（4）选取菜单栏“格式”→“点样式”命令，将弹出“点样式”对话框，如图11-4所示，选择其中的一种点样式，然后单击“确定”按钮。

（5）插入后如图11-5所示，单击“缩放”命令按钮，缩小适当比例得到筒灯图例。

（6）单击“圆形”命令按钮和“直线”命令按钮，绘制五孔插座如图11-6所示。

（7）单击“图案填充”命令按钮，弹出对话框如图11-7所示。填充“实体”样式后如图11-8所示，得到五孔插座的图例。

图11-3 相关电器元件

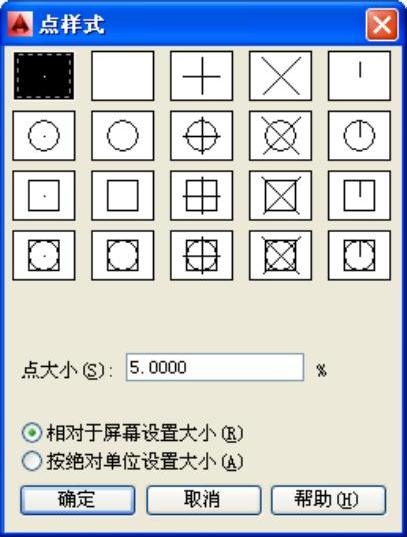

图11-4 点样式

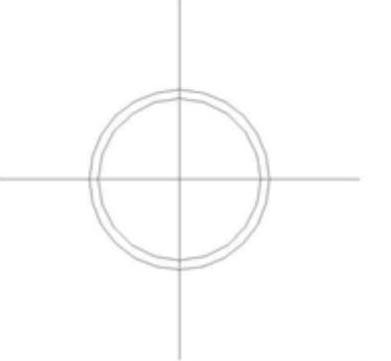

图11-5 筒灯绘制

图11-6 五孔插座绘制一

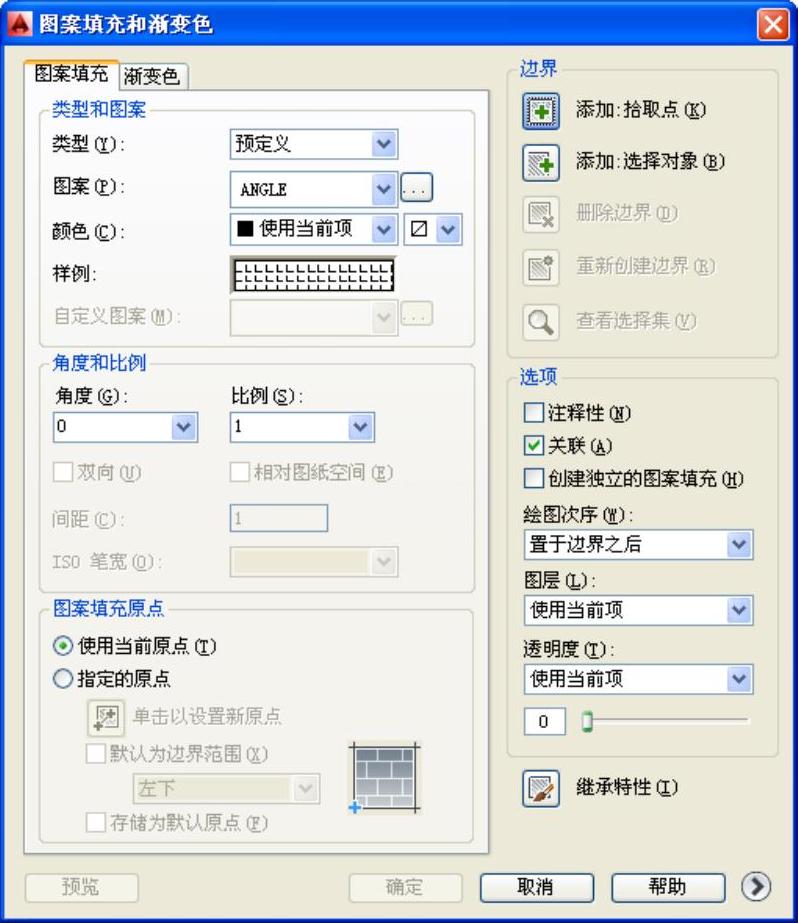

图11-7 填充对话框

注意

如果在实际应用当中，需要用到开关带插座的现象，可以结合开关和插座图例的基本特征进行绘制，如图11-9所示。

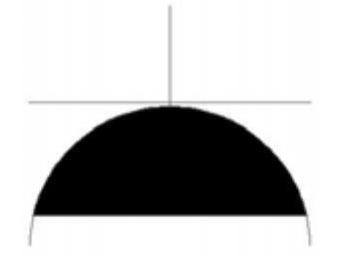

图11-8 五孔插座绘制二

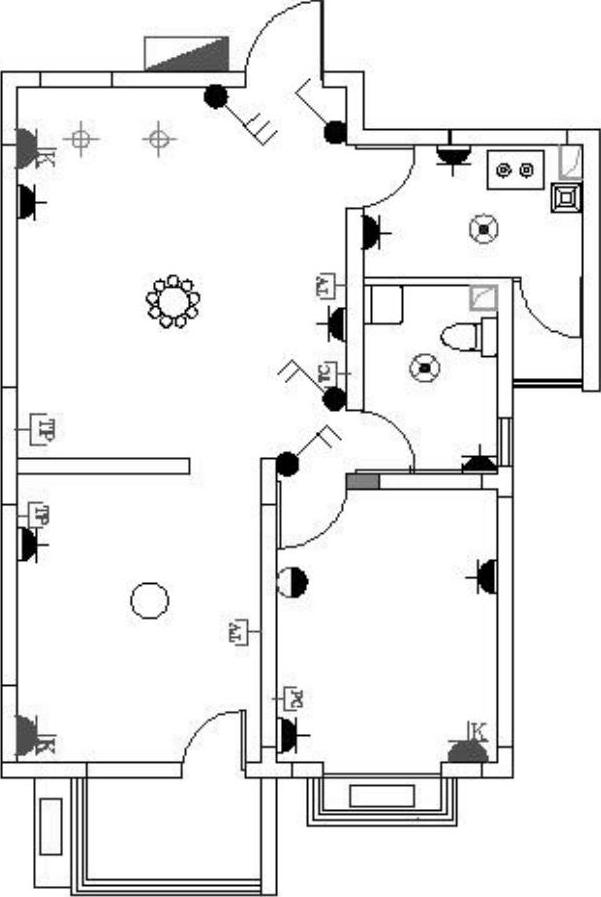

图11-9 照明灯具及开关插座布置
