19.2.3 绘制辅助线
在绘制辅助线之前，必须确认在捕捉设置对话框中选中了“节点”捕捉。
（1）用鼠标右键单击状态栏中的“对象捕捉”，从打开的菜单里单击“设置”，如图19-3所示。
（2）打开“草图设置”对话框，选取“对象捕捉”，在“对象捕捉”项中可以看出节点已经被选中，如图19-4所示。单击“确定”按钮退出对话框。

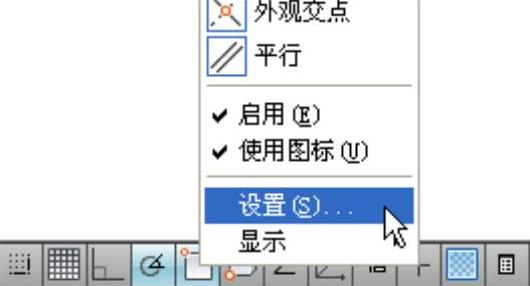

图19-3 单击捕捉设置

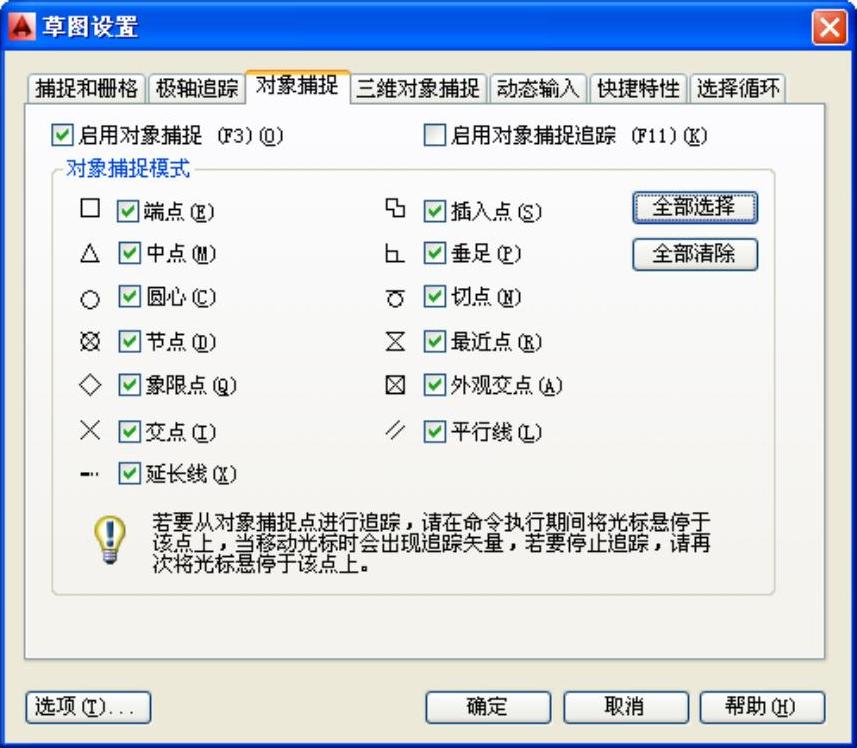

图19-4 确认节点捕捉
（3）利用line命令，在矩形边上捕捉节点，如图19-5所示。
绘制出来的辅助线将矩形等分为三个区域，如图19-6所示。

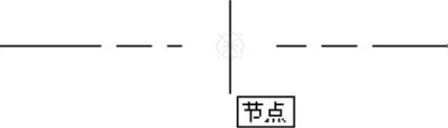

图19-5 节点

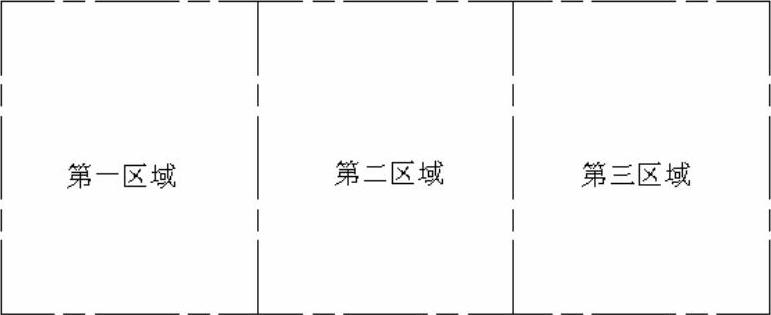

图19-6 绘制辅助线
