16.4  标注线的规格型号

16.4 标注线的规格型号

首先利用直线和多行文字命令标注线型符号，然后标注其他配电箱符号，最后删除多余线段。

（1）绘制标注图形。单击“直线”命令按钮，绘制出如图16-40所示的图块。

（2）书写文字。单击“多行文字”命令按钮，在横线上写上线的型号，如图16-41所示。

图16-40 绘制标注线

图16-41 标注文字

同理，可以绘制类似的标注，如图16-42所示。

对于其他配电箱型号说明，单击“多行文字”命令按钮，进行标注即可，最终结果如图16-43所示。

图16-42 标注5层线型符号

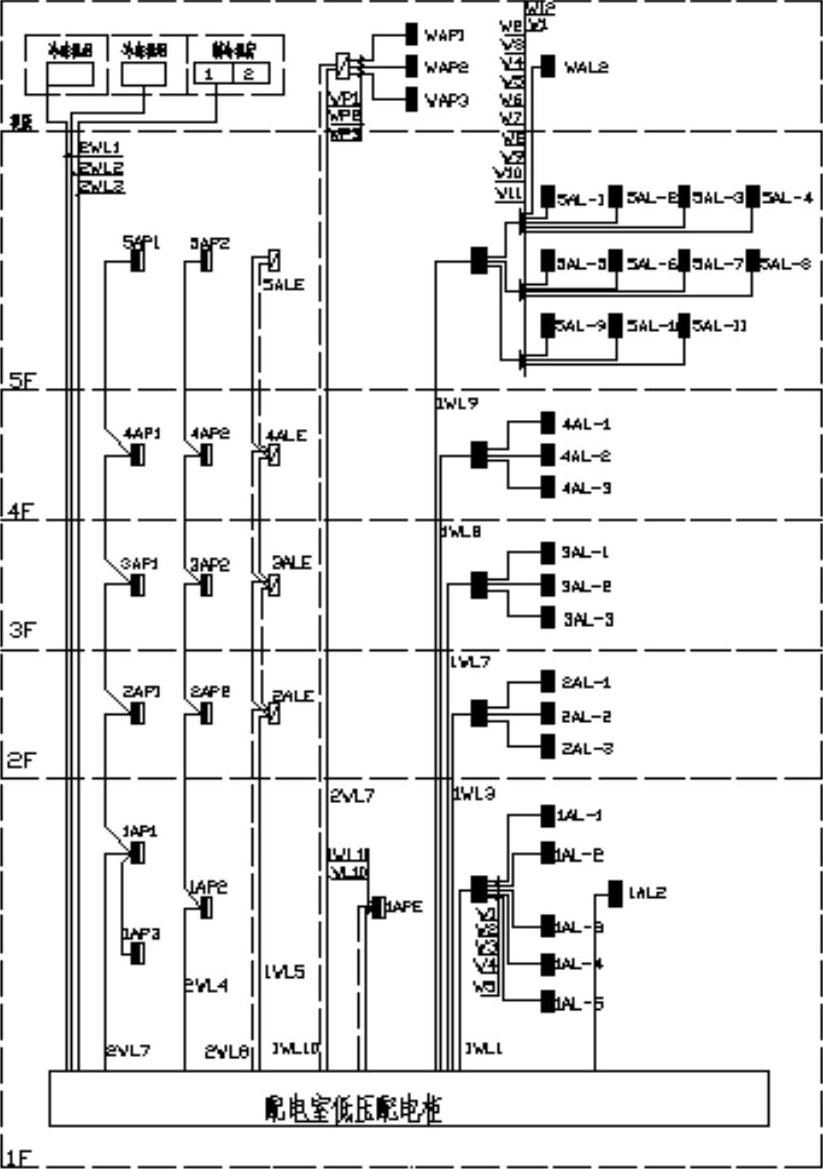

图16-43 标注其他线型符号

注意

对于文字下面的短横线的绘制有很多种方法，读者可以一条一条地绘制，尽量保持各个横线段之间的距离相等，也可以先绘制出一条，然后使用“偏移”功能，输入偏移距离，这样就能保证各小横线之间等距。
