20.2.3  绘制电话模块

20.2.3 绘制电话模块

电话模块包括弧线部分，因此绘制时比较麻烦。

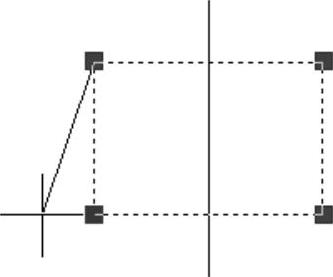

（1）利用rectang命令绘制一个3mm×2mm的矩形，绘制其中轴线，如图20-12所示。然后选择矩形，将其底边的左侧向左拉伸一部分，形成直角梯形，如图20-13所示。

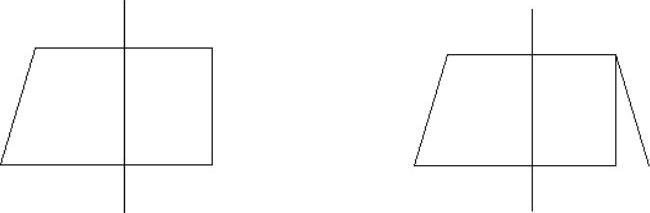

（2）拉伸完成后，利用explode命令将梯形分解，利用mirror命令将梯形左侧斜边以中线为对称轴镜像到右侧，如图20-14所示。

图20-12 绘制电话1

图20-13 绘制电话2

（3）删除右侧竖直边，并利用extend延长底边，形成等腰梯形，如图20-15所示。

图20-14 绘制电话3

图20-15 绘制电话4

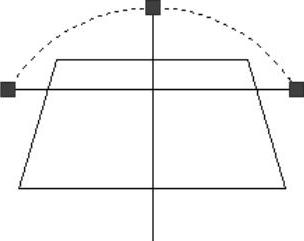

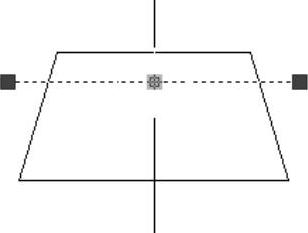

（4）在距离上边梯形高的1/5左右处，绘制一条水平线，并使其中点位于中线上，如图20-16所示。然后利用arc命令绘制通过水平线两端点和中线上一点绘制圆弧，如图20-17所示。

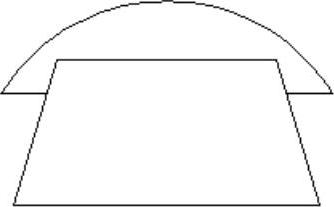

（5）利用trim命令进行裁剪，然后删除中心轴线，完成电话模块的绘制，如图20-18所示。

图20-16 绘制电话5

图20-17 绘制电话6

图20-18 电话模块

（6）利用block命令保存为“电话”模块。
