16.5  插入图框

由于在开始绘制的辅助矩形的尺寸为20000mm×12000mm，如果使用1:50的比例，则A3的图块放大50倍为21000mm×14850mm，显然可以使用A3的图框。

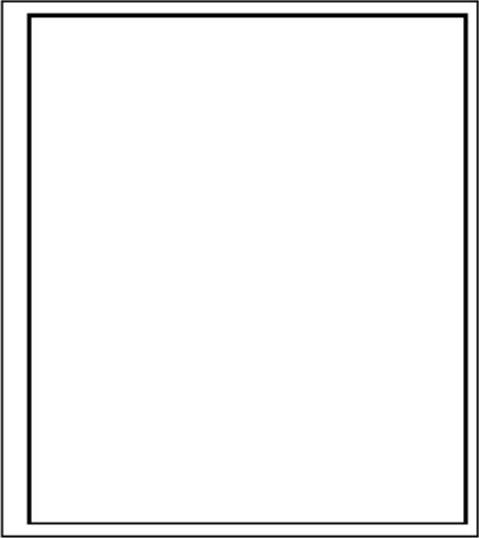

（1）绘制图框，尺寸为21000mm×14850mm，如图16-44所示。

（2）插入图签，如图16-45所示。

图16-44 绘制图框

图16-45 插入图签

（3）移动图形到图框中，如图16-46所示。

图16-46 移动图形

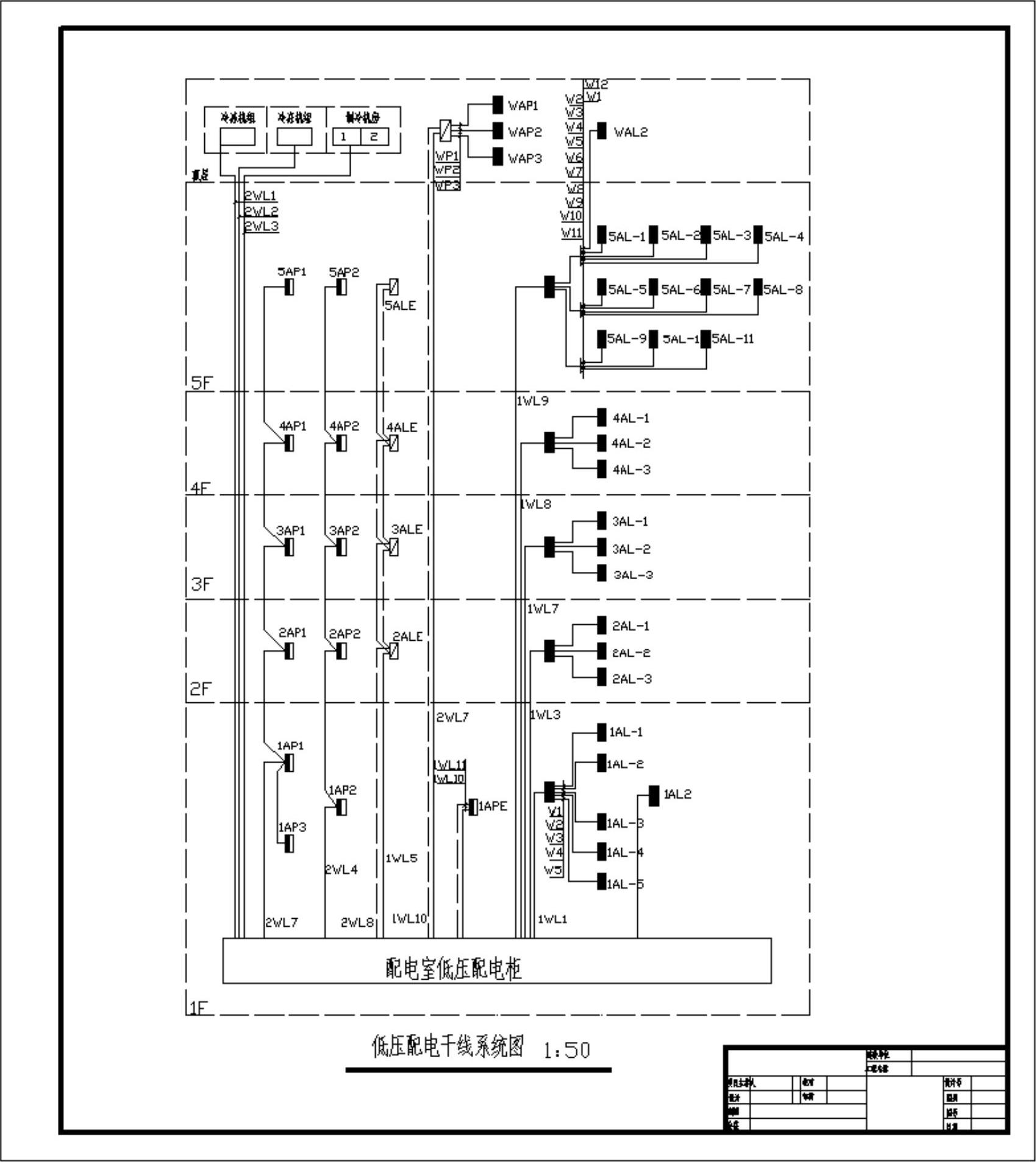

（4）在图形的下方写上“低压配电干线系统图1∶50”，如图16-47所示。至此，一张完整的低压配电干线系统图绘制完毕。

图16-47 最终结果
