20.2.2  绘制电脑模块

20.2.2 绘制电脑模块

（1）在图中绘制一个3mm×2.5mm的矩形，利用offset命令进行复制，如图20-10所示，复制的过程如下：

命令:_offset↙

当前设置:删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>:0.3↙

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>:（选择矩形）

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>:（在矩形的内部单击）

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>:↙

（2）在显示器的中心处绘制一中心线作为辅助线，可以打开“捕捉”工具栏，利用“中点捕捉”功能进行绘制。另外再绘制两个矩形，尺寸分别为2mm×0.3mm和4mm×1mm，然后将其移动到显示器的下方，并用中点对中，如图20-11所示。

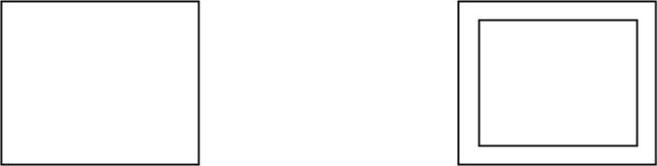

图20-10 绘制电脑显示器

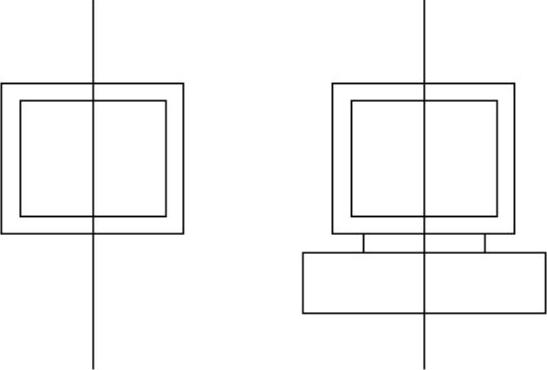

图20-11 绘制电脑模块

（3）删除辅助的中心线，用block命令保存为“电脑”模块。
