11.3  电气线路的绘制

11.3 电气线路的绘制

首先将上节绘制的图例放置到图纸中适当位置，然后绘制各个回路，连接图例。

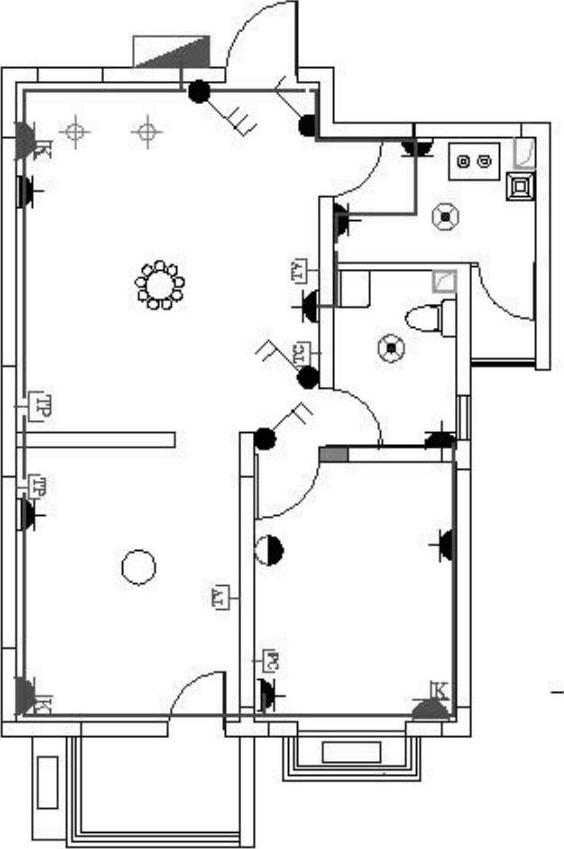

（1）将刚才那些图例定义为块后插入图中相应位置，具体如图11-9所示。

注意

当然在实际应用过程中，照明设计和建筑装修有着非常密切的关系，应与建筑师密切配合，以期达到使用功能和建筑效果的统一。照明设计包括光源选择、照度计算、灯具造型、灯具布置、安装方式都是根据专业要求进行严格计算后得出的，还要兼顾美学和心理学要求，本例中只是一个简单的套内电路布置。常规情况下，灯具（除了壁灯外）应布置在室内的中央位置，而开关插座等尽可能地靠墙布置。

（2）将“照明线路”图层设置为当前图层，单击“多段线”命令按钮，打开“正交”命令（为了图面效果更加直观，多段线的线宽也可以适当设置得粗一点）进行线路绘制，具体如图11-10所示。

注意

在进行线路布置时应当注意，强电、弱电的回路应当分别设置，在照明灯具设备较复杂的情况下，灯具与开关插座图也应该分别绘制。

线路的绘制尽可能地采用横平竖直的绘制，减少交叉的次数。

（3）将“插座线路”图层置为当前图层，绘制插座回路，与刚才照明线路有相交的地方单击“打断”命令按钮，将重合相交部分打断，具体如图11-11所示（为了显示方便，在截取当前线路图时，先暂时关闭照明线路）。

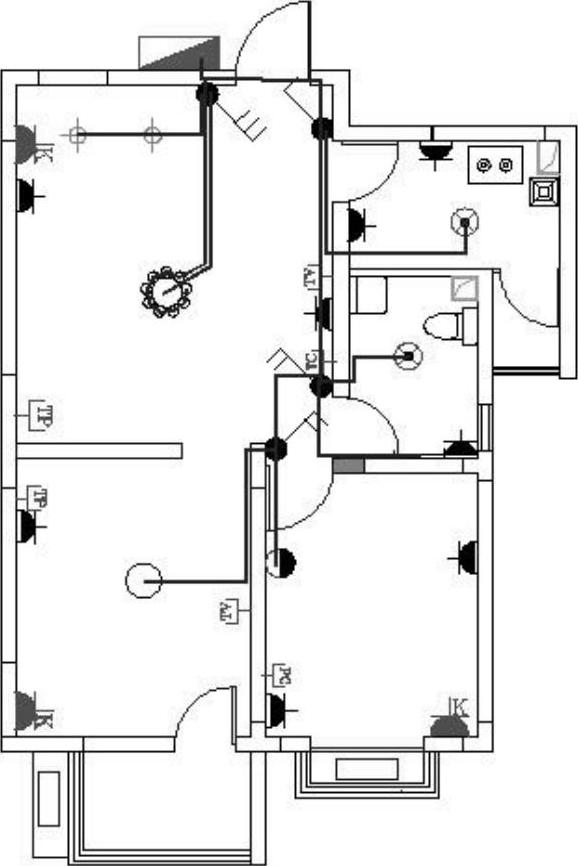

图11-10 照明线路布置

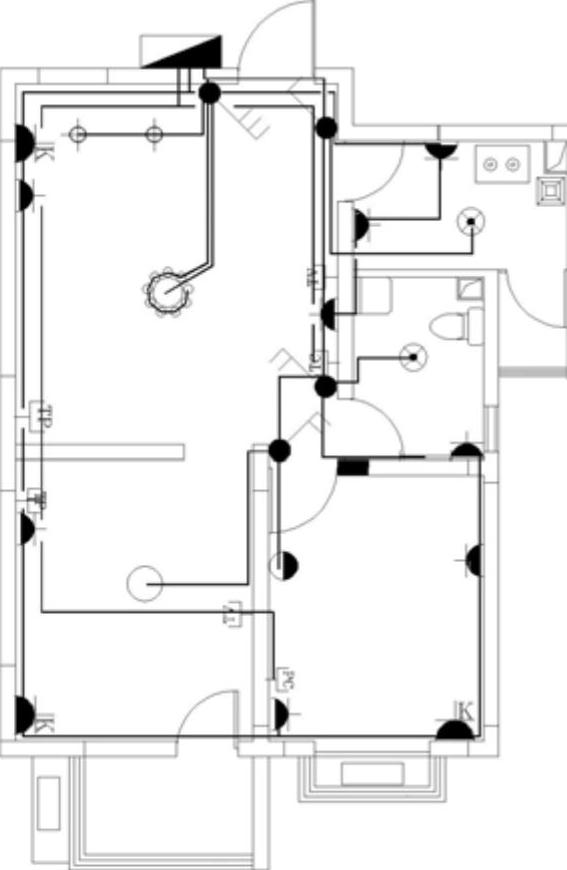

图11-11 插座线路布置

（4）将“弱电线路”图层设置为当前图层，绘制弱电线路布置图，如图11-12所示。

（5）该住宅的照明电气线路布置图基本绘制完毕了，如图11-13所示。

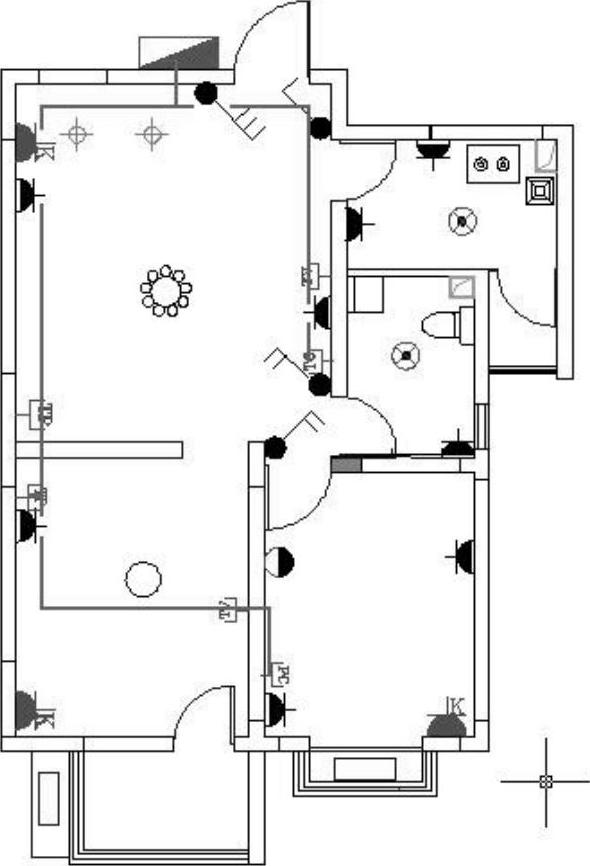

图11-12 弱电线路布置

图11-13 线路布置
