18.1.4  绘制图框和轴线

18.1.4 绘制图框和轴线

（1）将“轴线”层设为当前层，绘制一个350mm×250mm的矩形，作为绘图的界限，如图18-2所示。

（2）在界限框中绘制轴线。本图分为两个部分，第一部分为MATV及VSTV电缆电视系统图，第二部分为闭路监视系统图。因此将图框分为两个部分，首先将线形的颜色选择为灰色，即在颜色下拉菜单中选择“选择颜色”，然后选择“颜色8”，以区分辅助线和绘图线，利用line命令在矩形的长边的中点绘制一条直线，将图分为两个部分，如图18-3所示。

（3）利用divide命令将底边左半部分5等分，并用辅助线分割，如图18-4所示。

（4）利用line命令绘制楼层线。本工程为地上10层、地下2层的建筑，所以需要绘制包括设备层在内的13根楼层线，楼层间距取15，设备层和1层之间取10，如图18-5所示。

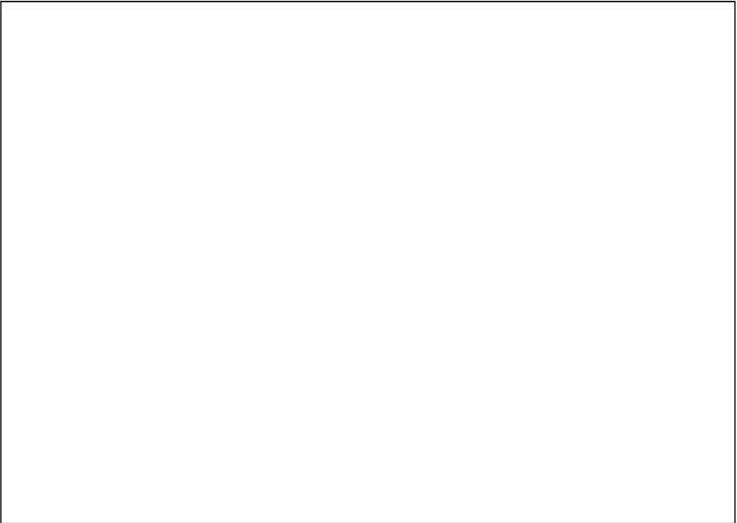

图18-2 绘制绘图界限框

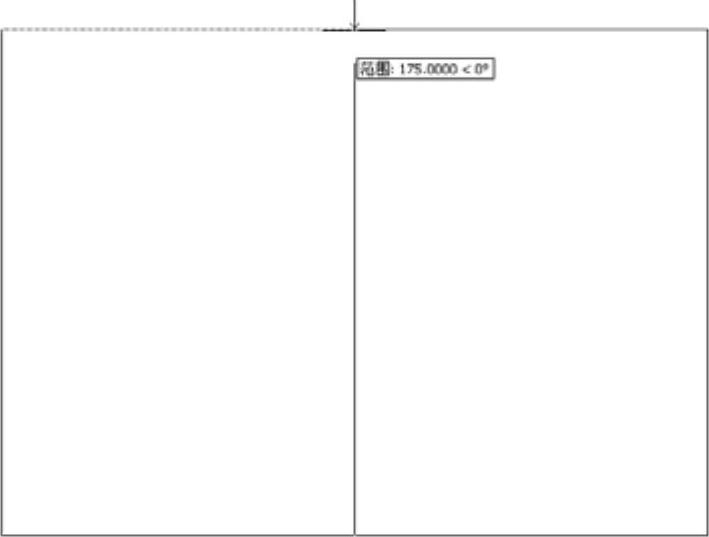

图18-3 分割绘图区域

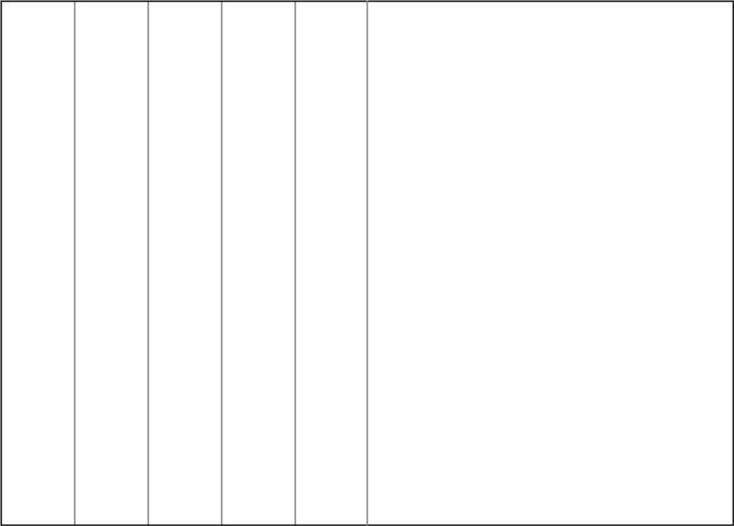

图18-4 分割绘图区

图18-5 绘制楼层线
