13.1 图层的设置
对于绘制比较复杂的图形，能够合理地设置图层显得尤为重要。在绘图中，可以将不同种类和用途的图形分别置于不同的图层下，从而实现对相同种类图形的统一管理。形象地说，一个图层就像一张透明的纸，可以在上面分别绘制不同的实体，最后再将这些透明纸叠加起来，从而得到最终的复杂图形。
（1）设置图形界限。选取“格式”→“图形界限”命令，或命令行输入“LIMITS”回车执行，命令行提示如下：
命令:LIMITS
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>:
指定右上角点<420.0000，297.0000>:841，594
（即使用A1图纸）
（2）创建新图层。选取菜单栏“格式”→“图层”命令，或在命令行中输入“layer”命令打开“图层特性管理器”对话框，新建并设置各个图层，如图13-1所示。

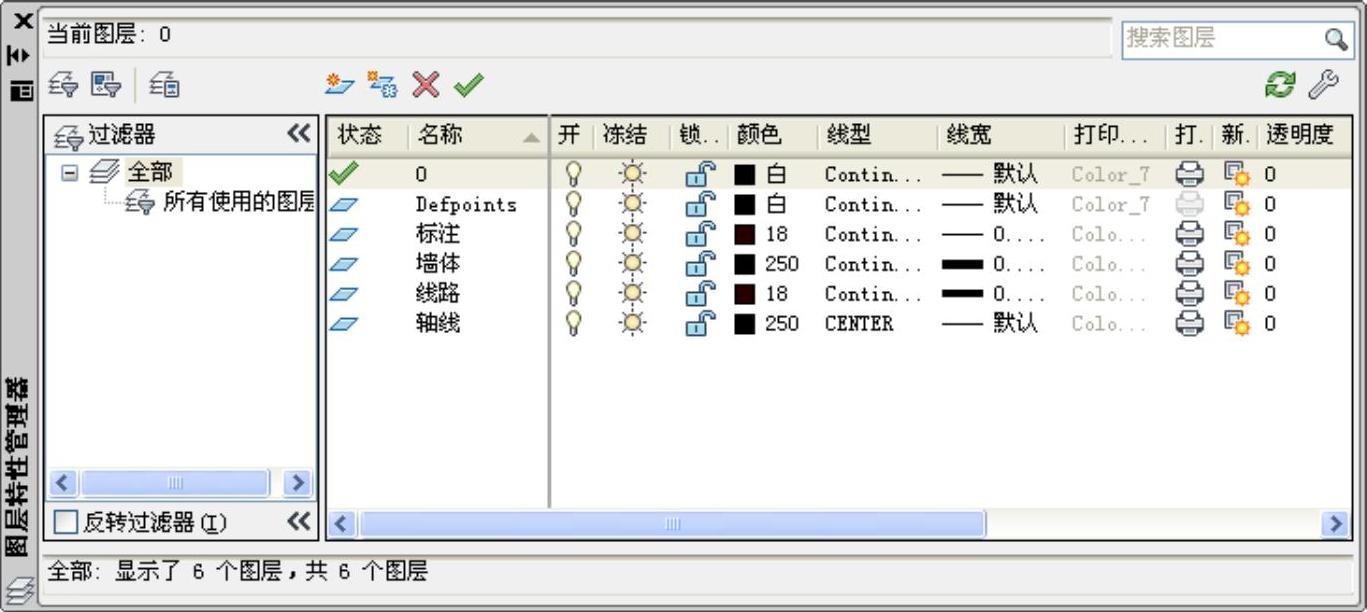

图13-1 “图层特性管理器”对话框
注意
对于CAD中几乎每个命令都可以简化输入，比如“layer”可以直接在命令行中输入“la”，在讲解过程中输入命令的全名是为了让读者从命令的英文意思中知道命令的功能。
◆选项说明
在“图层的特性管理器”里，会注意到存在默认的0层和“defpoints”层。这两个图层都不能被删除。并且在“defpoints”中绘制的线条还不能被打印出来，所以在使用图层的时候可以使用0层来绘制一些不重要的线条，尽可能不使用“defpoints”层。另外在“图层的特性管理器”里：
“打开/关闭”：关闭图层后，该层上的实体不能在屏幕上显示或由绘图仪输出。重新生成图形时，层上的实体仍将重新生成。
“冻结/解冻”：冻结图层后，该层上的实体不能在屏幕上显示或由绘图仪输出。在重新生成图形时，冻结层上的实体将不被重新生成。
“锁定/解锁”：图层上锁后，只能观察该层上的实体，而不能对其进行编辑和修改，但实体仍可以显示和输出。
