2.5.3 圆形图例的画法
单向二极插座的画法
绘制一个半径为25mm的圆，并用line命令绘制其中心的水平线，用trim命令将其分割为半圆，如图2-64所示。然后在其圆的上部绘水平线，与圆的半径相等，在中点绘制一条长15mm的垂直线，如图2-65所示。

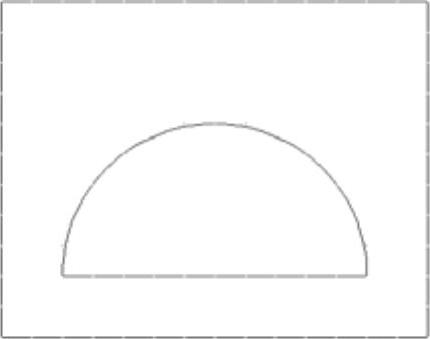

图2-64 画半圆

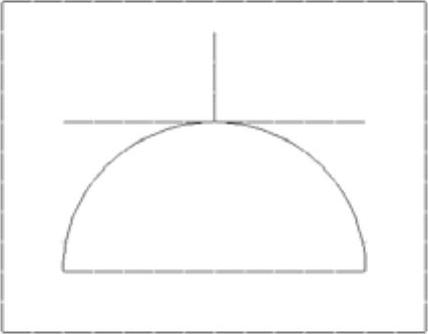

图2-65 画顶部直线
在半圆的底部，引出两根长5mm的导线，如图2-66所示，用solid命令将半圆填充，如图2-67所示，即完成绘制。

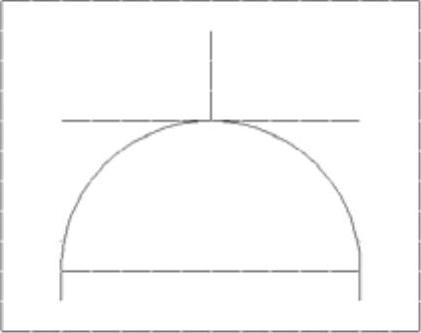

图2-66 添加引线

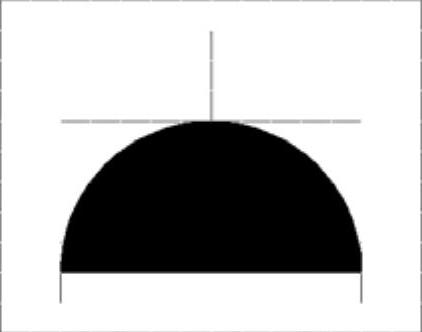

图2-67 填充半圆
其他各个圆形图例画法基本类似，不再赘述。强电图例的三类图形绘制完成后如图2-68所示。

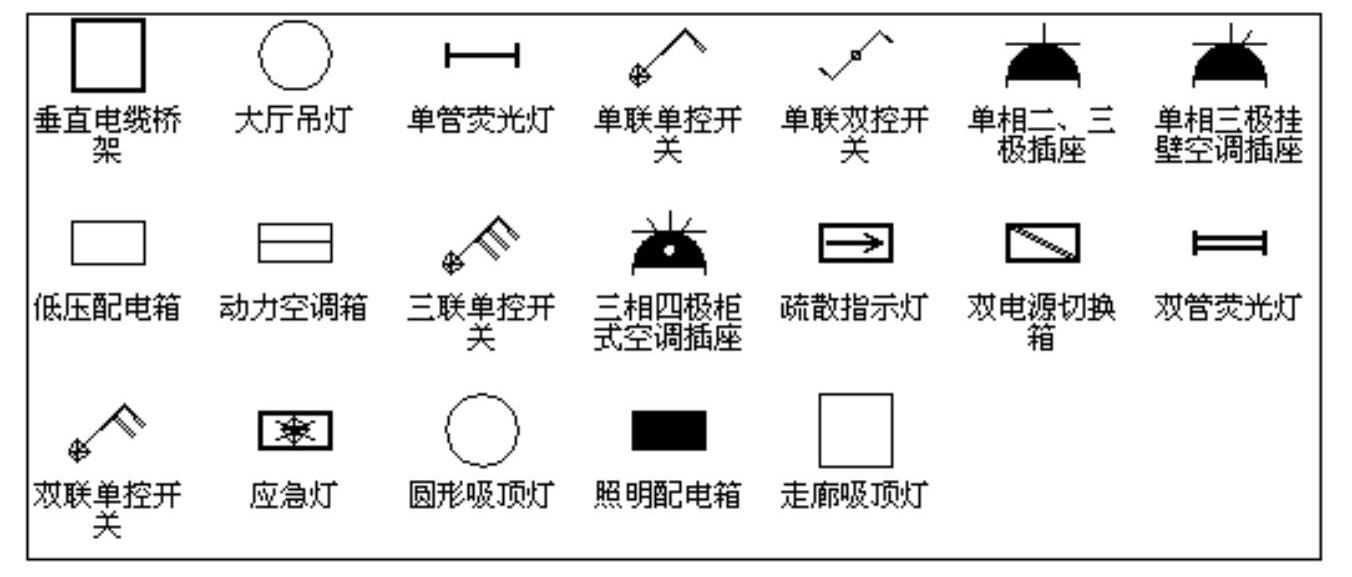

图2-68 强电布置图例
