分级集中式架构

1.基本架构形式

分级集中式架构是在线路式架构的基础上设置一个路网中心，路网中心负责获取全路网交易数据，确定各线路的换乘结算方式和数据公共接口，并对各线路的跨线交易数据进行实时清分，其架构如图2-7所示。

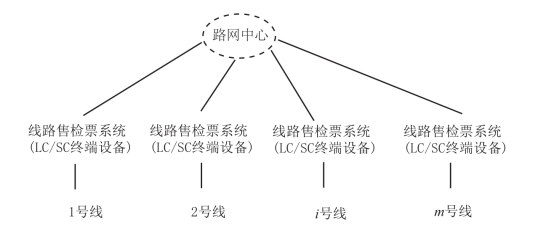

图2-7　分级集中式架构基本形式

分级集中式架构的自动售检票系统的路网中心直接与各独立线路售检票系统的线路中央计算机系统连接，路网中心负责对各独立线路进行清分、统计和管理。路网中心负责全路网所有线路售检票系统单程票/储值票换乘交易数据的收集、处理、清分和清算，负责路网所有线路外部交易数据的收集、转发、处理、清分和结算，负责路网车票的统一编码和管理，负责与外部卡清算中心统一接口的处理。线路中央计算机系统负责线路交易数据的收集、处理、分析和管理，并与路网中心交换数据。清分交易数据的管理由路网中心与线路中央计算机系统共同完成。

2.主要特点

从技术的角度看，分级集中式系统架构清晰，可以实现路网不同线路的换乘和清分，满足路网捷运化和信息化的需求。但在分级集中式票务系统架构中，由于乘客换乘的路径较多，则跨线换乘票务清分规则的确定和计算较复杂。

从运营管理的角度看，分级集中式架构的售检票系统可以实现对全路网票款、客流的全面管理，可实施收支分开的管理。

从投资的角度看，分级集中式架构的自动售检票系统由多套线路售检票系统和一个路网中心构成，路网中心负责与线路售检票系统的连接，同时也负责与外部卡清算中心的连接。从投资的角度看，由于分级集中式架构只建设一个路网中心(考虑主备系统)，所以相应的投资也较少，即采纳此架构建设的票务系统在总投资上将相对减少。

3.适用范围

分级集中式架构的自动售检票系统能够满足轨道交通网络化的基本需求。
