自动查询机的结构

二、自动查询机的结构

自动查询机主要由机壳、乘客显示器和触摸屏、读写器、主控单元、开关电源、天线、安装底座、喇叭和功放等组成。自动查询机结构如图3-11所示。

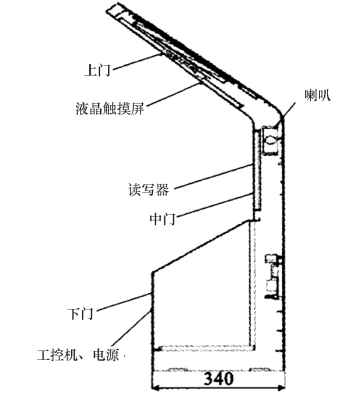

图3-11　自动查询机结构

1.机壳

机壳起支撑和保护机内部件的作用。

2.乘客显示器和触摸屏

乘客显示器和触摸屏用于显示有关验票操作指示和交易信息，中英文双语界面，触摸式操作。

3.读写器

读写器是车票的读写模块，由主控单元控制。

4.主控单元

主控单元是整个设备的控制中枢。主控单元不断向读写器发出查询申请，判断是否有卡在天线的读写范围之内，如果有则读取数据，控制乘客显示器显示相应的数据。

5.开关电源

开关电源用于给设备供电。

6.天线

天线用于读写车票，安装于机壳上，由读写器控制。

7.安装底座

安装底座主要起支撑、安装、固定的功能。

8.喇叭和功放

喇叭和功放用于播放语音提示和乘客服务信息。
