自动售票机的结构
自动售票机一般由主控单元(也称为工控机)、纸币处理模块、硬币处理模块、维护面板、电源箱、收据打印机等，如图3-5所示。

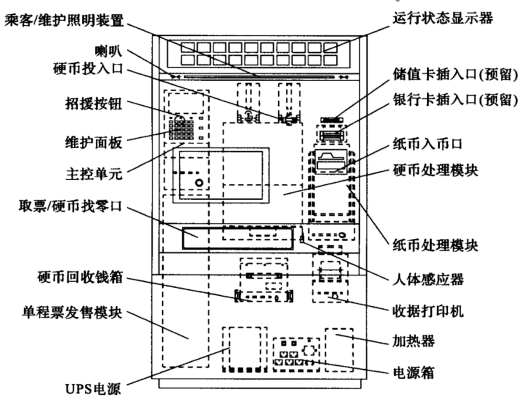

图3-5 自动售票机的组成
1.主控单元
自动售票机主控单元(也称为工控机，图3-6)，是协调自动售票机工作的中枢，完成自动售票机总体管理功能。它采用32位工业级微处理器，主控制器主控制单元采用嵌入式工控机来实现，有良好的抗电磁干扰性能，能保证整机全天24小时不停机地稳定运行。即使电源中断，数据也不会丢失。主控制器负责运行控制软件，完成车票处理、现金处理显示、数据通信、状态监控等功能。
2.现金处理模块
自动售票机内的现金处理设备将关系发售票卡资金的安全，是自动售票机安全管理的最重要部件。现金处理设备按照功能划分可以分为两大类，即现金识别设备和现金找零设备。如果按照现金的类型划分，还可以进一步划分为硬币识别设备、纸币识别设备、硬币找零设备和纸币找零设备。
3.维护面板

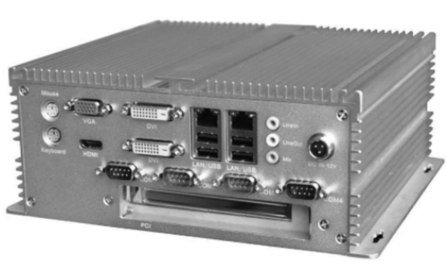

图3-6 自动售票机的工控机
维护面板的作用是供车站管理人员对设备进行维护、故障诊断及参数设置等操作。维修人员根据需要，通过输入密码，进入维护面板的维修系统进行维护。其操作界面可设计成菜单式或指令式。
维护面板包含以下内容：①设备运营状态信息；②设备时钟显示和设置；③设备运行版本信息；④部件运行状态信息；⑤硬币清零菜单或指令；⑥更换钱箱菜单或指令；⑦打印账单菜单或指令；⑧设备部件测试菜单或指令；⑨设备关机、复位菜单或指令。
4.机箱
机箱主要起支撑和保护自动售票机内机电部件的作用。其外形尺寸设计符合人体工程学，适合嵌入式安装。自动售票机机箱后维护门装有传感器，有机械锁定装置，须使用钥匙开启，系统维护时自动售票机自动进入暂停工作状态。
5.运营状态显示器
运营状态显示器用于显示自动售票机当前的工作状态。
6.维护照明装置
维护照明装置为自动售票机的维护工作提供照明。
7.硬币投币口
进行购票操作时，从硬币投币口投入硬币。
8.乘客显示器和触摸屏
乘客显示器和触摸屏用于显示有关售票操作指引信息、中英文双语提示、触摸式操作。
9.取票找零口
乘客从取票找零口收取车票和找零。
10.电源箱
电源箱接收外部输入的交流电源，并进行转换处理，为自动售票机中所有电子和电气部件提供稳定可靠的电源。
11.硬币处理模块
硬币处理模块包括硬币鉴币器、硬币钱箱组件和硬币传送机构。硬币鉴币器用于识别硬币，硬币钱箱组件用于硬币储存和周转，硬币传送机构用于硬币的找零和回收。
12.纸币处理模块
纸币处理模块包括纸币识别器和纸币钱箱，用于识别和接收市面上流通的纸质人民币，并将不符合识别参数指标的纸币退还给乘客。
13.单程票发售模块
单程票发售模块包括单程票处理机构和单程票读写器。前者用于单程票的周转，后者用于对要发售的单程票进行读写。
14.回收票箱
用于清空时收集车票。
15.废票箱
用于收集不能成功写入数据的车票。
16.票箱
用于存放车票或向单程票发售模块中补充车票。
17.硬币回收钱箱
用于收集找零剩余和盘出的硬币。
