半自动售票机的结构

二、半自动售票机的结构

半自动售/补票机通常由主控单元(又称为工控机，即工业级计算机)、操作员显示器、乘客显示器、发卡装置(可选)、读卡器与天线、打印机、键盘与鼠标、机身、电源模块(含UPS或电池)、支持软件等部件组成。

1.主控单元(又称为工控机)

工控机作为半自动售票机的主控单元，是整个系统的控制核心。其功能包括数据处理、网络通信、显示等。它与车站AFC系统或中心AFC系统通过以太网连接，进行数据交换。底层控制单元通过串行端口实现数据交换。

2.IC卡读写器

IC卡读写器由车站工作人员操作，主要是对乘客的单程票、储值票等票卡进行查询、充值、读写等处理，如图3-9所示。

3.操作员显示器

操作员显示器主要用于显示操作提示信息及相关操作指引信息等，引导操作员完成相关票务操作。

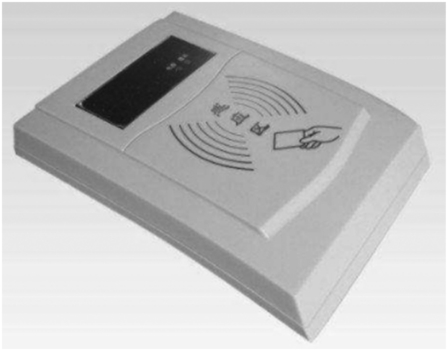

图3-9　IC卡读写器

4.乘客显示器

乘客显示器主要用米给乘客显示设备运行状态、充值信息、票务信息、提示信息等。

5.票据打印机

半自动售票机通过票据打印机为乘客提供充值交易凭据，能够打印中、英文两种字体。票据打印机采用针式打印机，具有多联打印功能。

6.钱箱

钱箱主要用于存放纸币、硬币等，自带电磁锁，可通过信号驱动自动弹开，也可以用钥匙手动打开。

7.对讲装置

通过对讲装置，实现了操作员与乘客之间的对话扩音功能。

8.电源箱

电源箱是设备的配电、电源转换单元，为设备内部各个模块供电。

9.票卡发售单元

票卡发售单元主要用于票卡的发售。
