要点18  厚板焊接工艺要点

要点18 厚板焊接工艺要点

1.对接接头

当焊件厚度大于6mm时，为了保证焊缝有效厚度及焊透，并为了容纳填充金属、改善焊缝成形，一般应将焊接部位加工成Y、X、U等各种形状的坡口，而不宜采用I形坡口（图1-20）。对有坡口的焊件可采用多层焊或多层多道焊。

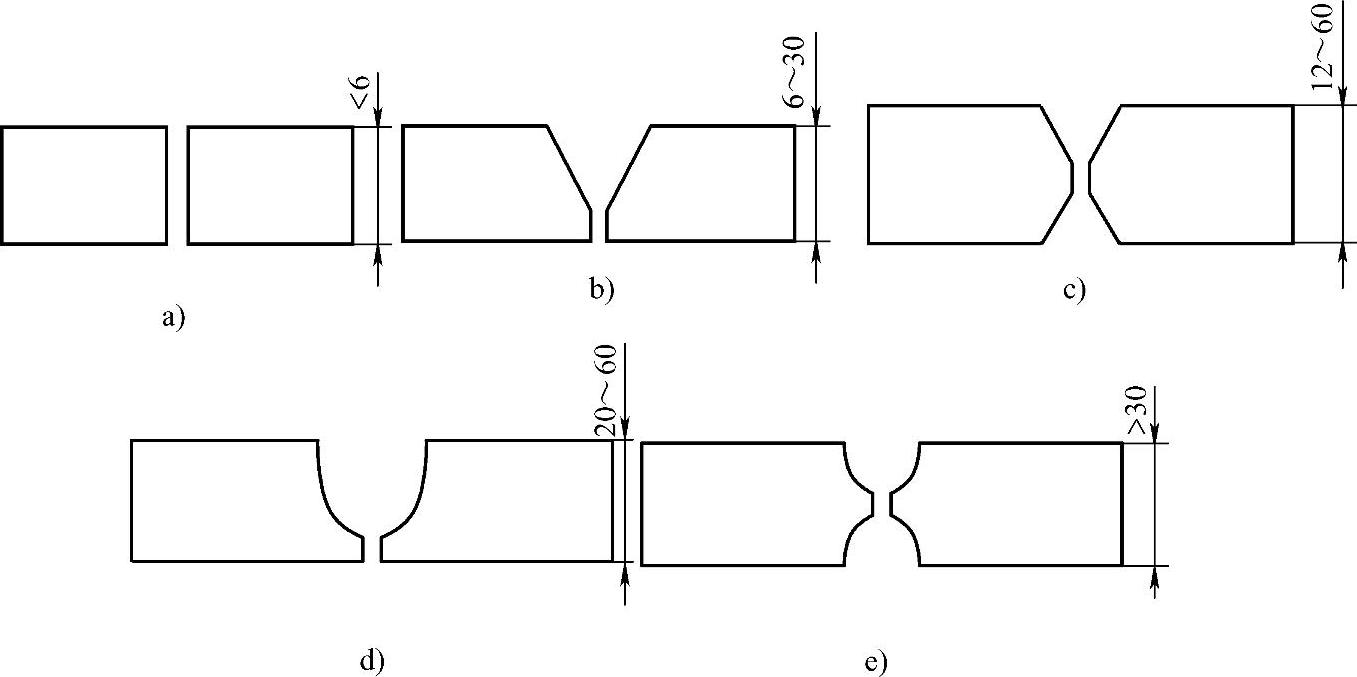

图1-20 厚板对接坡口

a）I形坡口 b）Y形坡口 c）X形坡口 d）带钝边U形坡口 e）带钝边双U形坡口

2.角接接头

角接接头一般用于不重要的焊接结构。板厚在2mm以下，角接头常采用卷边形式；板厚为2～8mm，则可采用I形坡口；厚度较大及重要的结构件应开坡口，坡口形式要根据焊件厚度、结构形式及承受载荷状态确定（图1-21）。

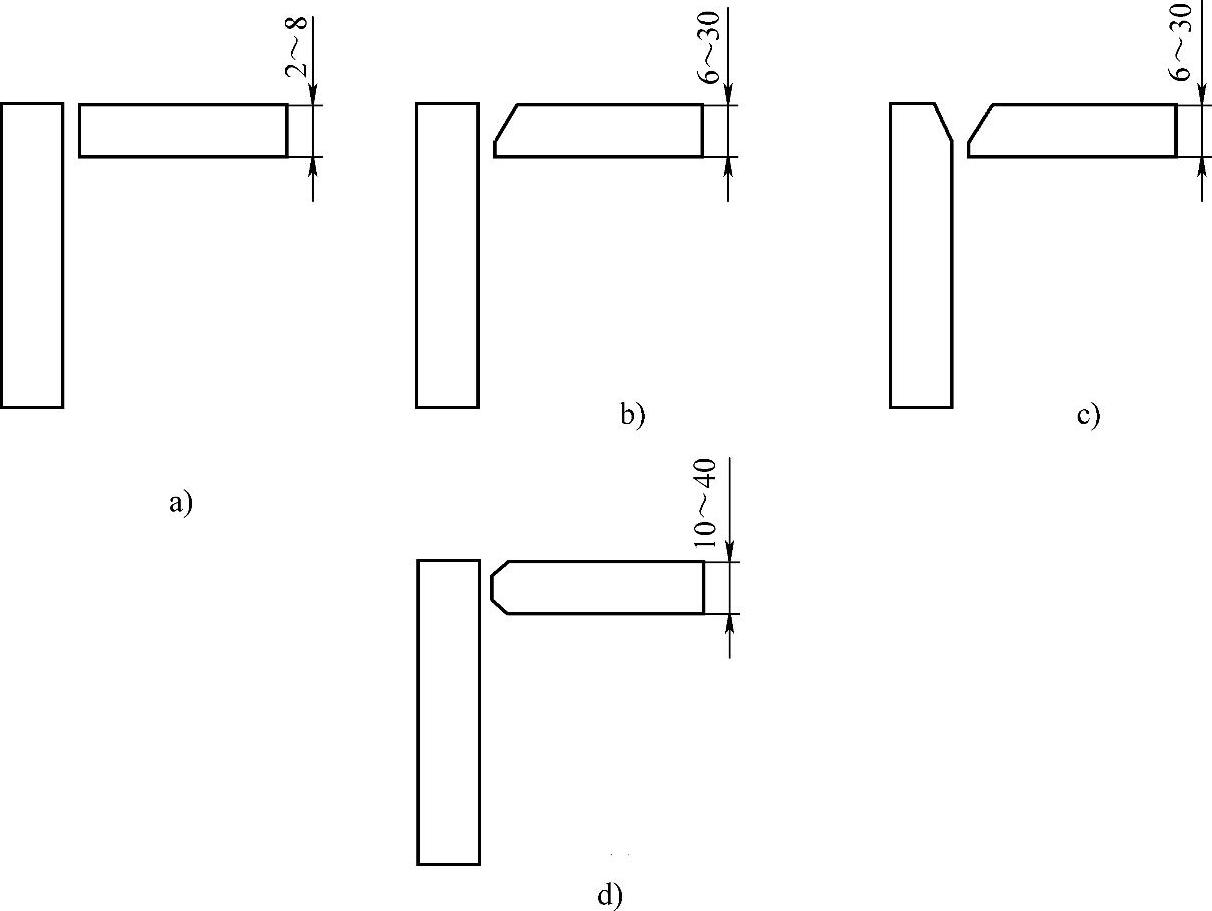

图1-21 厚板角接坡口

a）I形坡口 b）单边V形坡口 c）Y形坡口 d）带钝边双V形坡口

3.T形接头

对要求承受载荷的T形接头，为了保证焊透，必须开坡口。坡口形式选择要根据焊件厚度、结构强度及焊后变形要求来确定（图1-22）。

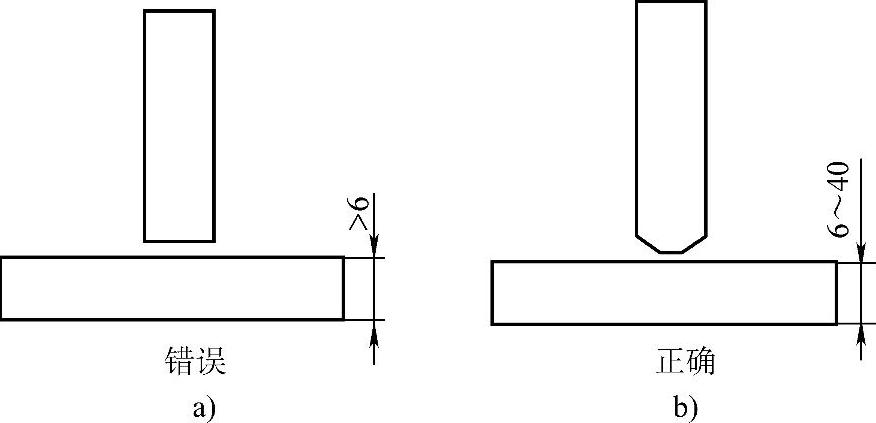

图1-22 厚板T形接头坡口

a）I形坡口 b）带钝边双V形坡口
