要点103  薄板对接TIG焊接电源选用要点

薄板用TIG电弧拼焊时，在薄板焊缝的两端都会形成向内凹陷的豁口（图4-37），豁口尖端的形状（尖锐状还是圆弧状）对拼焊薄板的拉伸（垂直焊缝方向）强度有很大影响，一定以形成圆弧状豁口为好。

实际上，豁口是薄板起弧或收弧处的不完整的熔池，因此为了调节这个不完整的熔池的形态，使其形成圆弧状豁口的熔池，就是用起弧段电流的“上升”（“UP”）及收弧段电流“下降”（“DOWN”）功能实现的，如图4-38所示。

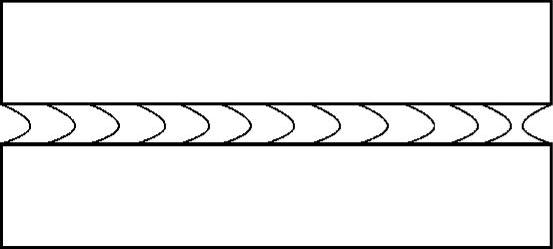

图4-37 薄板对接TIG焊缝起弧和收弧豁口

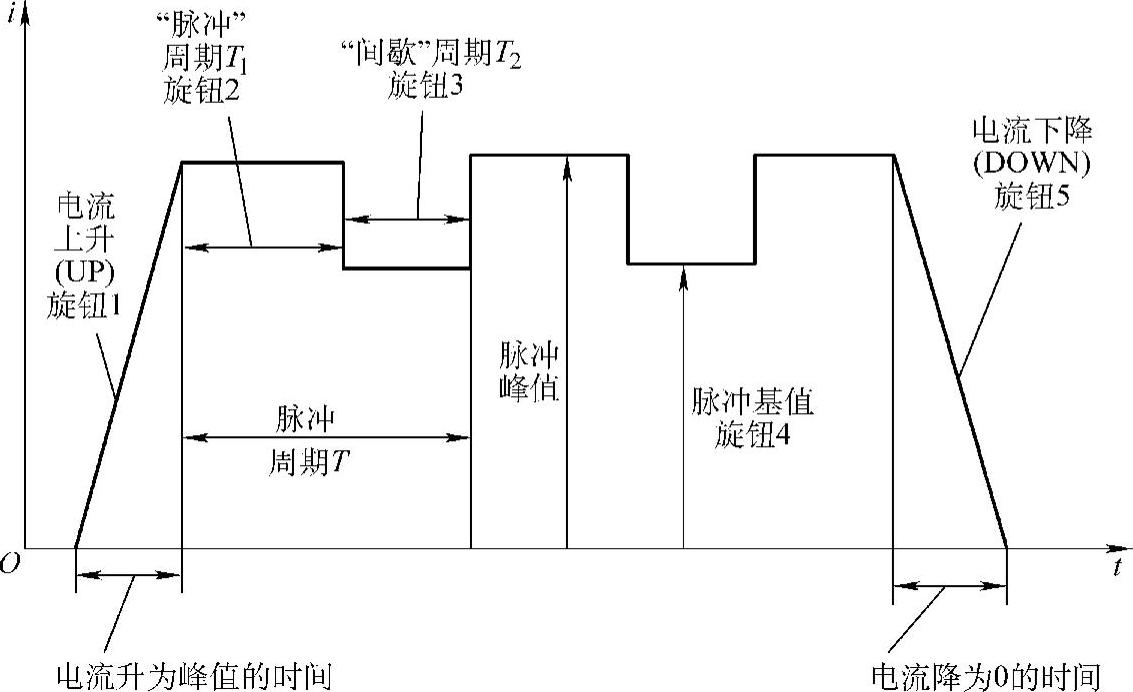

图4-38 起弧段电流上升（“UP”）、收弧段电流下降（“DOWN”）及电流脉冲调制波形的定义

注：图中旋钮1～旋钮5见图4-39。

这就是现代弧焊电源控制面板上，为此而设的“UP”、“DOWN”电流两个调节旋钮，确切地说，“UP”、“DOWN”电流调节，是调节起弧段电流的上升段斜率和收弧段电流的下降段斜率。而在近年大量推广的数字控制电源中，“UP”、“DOWN”两段电流是以程序形式给定的，而不是如上面的模拟式电源，使用调节旋钮给定。

对有起弧和收弧程序的焊接工艺，电流参数还应包括：电流升为峰值的时间与电流降为零值的时间。

模拟式脉冲调制功能的焊接电源对上述电流脉冲参数的调节，是模拟量调节方式。例如图4-39所示中，通过焊接电源控制面板上的电位器旋钮来分别调节与图4-38所示相对应的几个电流脉冲量。

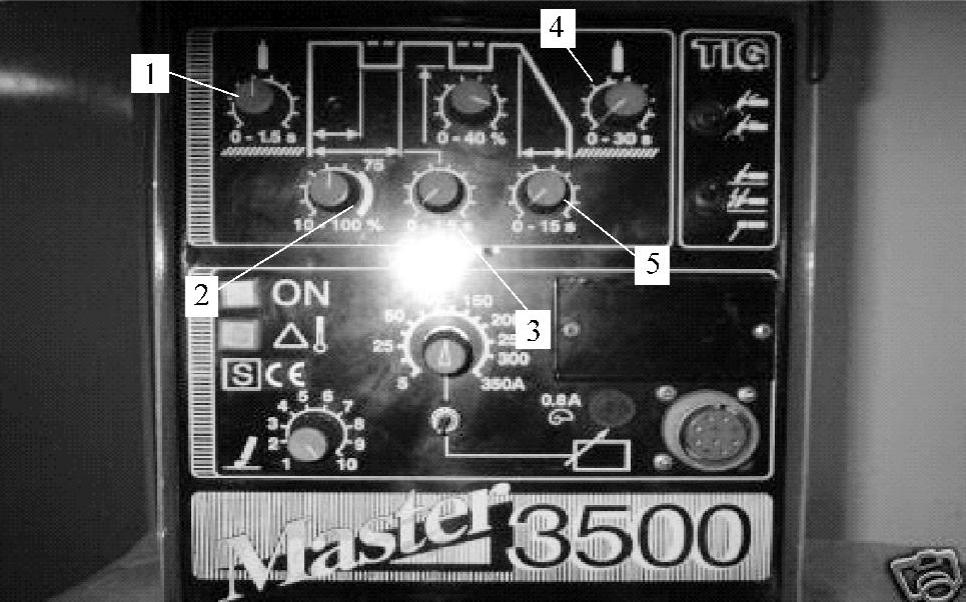

图4-39 一种模拟式脉冲调制弧焊电源
