要点73  掌握陶瓷衬垫CO2单面焊双面成形工艺特点

要点73 掌握陶瓷衬垫CO ₂ 单面焊双面成形工艺特点

在一些大型钢结构，例如船体结构，一般多采用带陶瓷衬垫的CO₂单面焊双面成形技术。

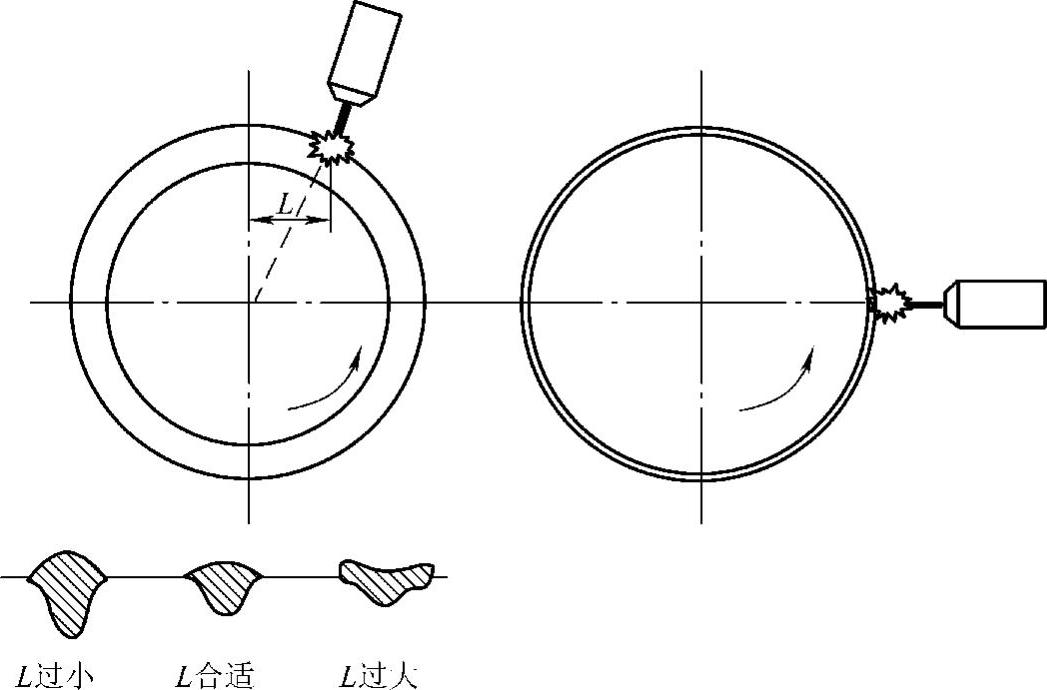

图3-30 旋转焊管焊枪位置

其主要技术优势：

1）这种工艺方法可以降低对焊接接头的装配要求。

2）适用范围大。不论是薄板还是厚板，也不管是何种焊位（平、立、横焊位），还是对接或角接都可以使用，因此特别适用于焊接船体结构。

3）焊接材料选择范围大。使用的焊丝可以是实心焊丝，也可以是药芯焊丝；常用焊丝的规格为1.2mm、1.4mm、1.6mm。前两种规格的焊丝可用于平、立、横各种位置焊接；后一种适用于平焊。

药芯焊丝由于电弧柔和、飞溅少、表面成形光滑、综合成本低，因此正在逐渐替代实心焊丝。全位置型和金属药芯焊丝都可在该工艺中使用；理想的搭配是在平角焊选用熔敷率高的金属药芯焊丝；在立焊位置选用成形好的全位置型药芯焊丝。

4）使用带陶瓷衬垫的CO₂单面焊双面成形技术后，可以有条件逐步淘汰船体焊接中的仰面焊。

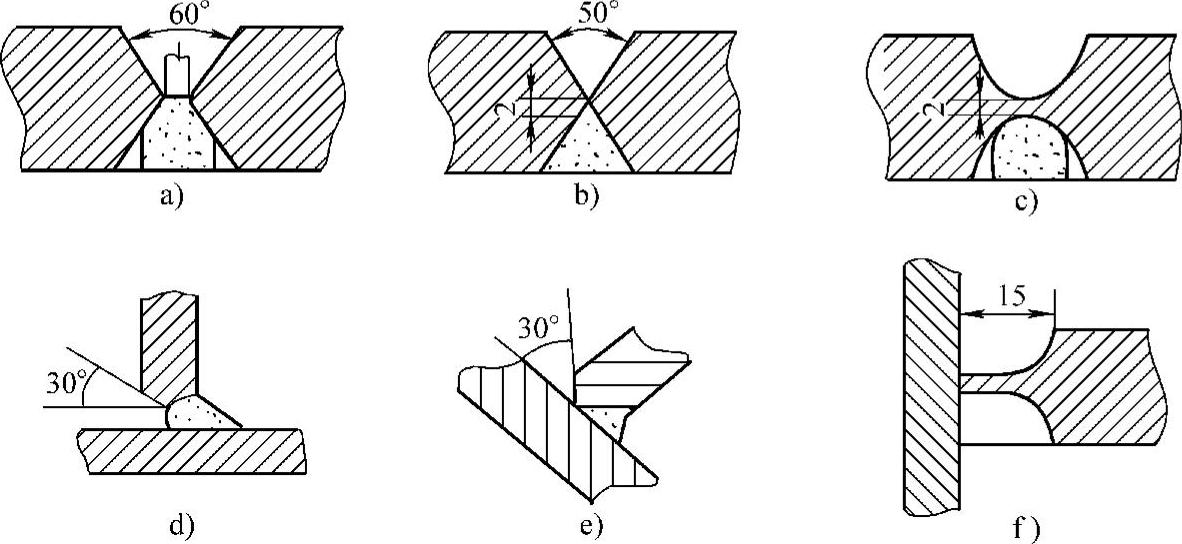

图3-31 陶瓷衬垫的形式与适用的坡口类型

5）陶瓷衬垫的形式多样化，便于各种坡口类型和焊接位置的焊接，如图3-31所示；但不同形式的陶瓷衬垫与不同坡口类型配合后，究竟能有何种背面焊缝的形式，其影响因素较多，为此，船厂应通过焊接试验来确定陶瓷衬垫的形式和焊接参数。

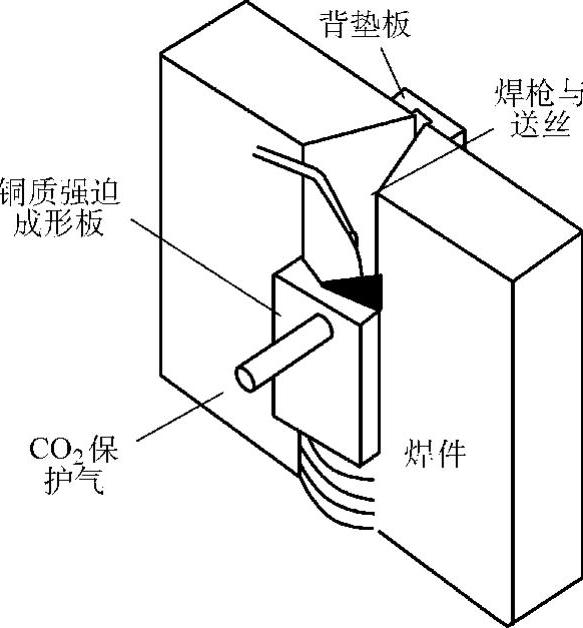

图3-32 气电立焊工艺原理
