2.1  操作组件

SINUMERIK 828D数控系统采用TFT彩色显示屏，有10.4in（PPU 26x.2/28x.2）或8.4in（PPU 24x.2）两种。显示屏的软键共有8个水平软键和8个垂直软键，目录菜单级数少，操作简单方便。键盘是QWERTY全键盘，可以直接输入程序文本、刀具名称以及文本语言指令，无须按下Shift键即可输入双挡键的第二行字符。在操作面板上方的两侧配有标准的3/8in的螺孔，可以安装常用的辅助装置，如图纸架等。

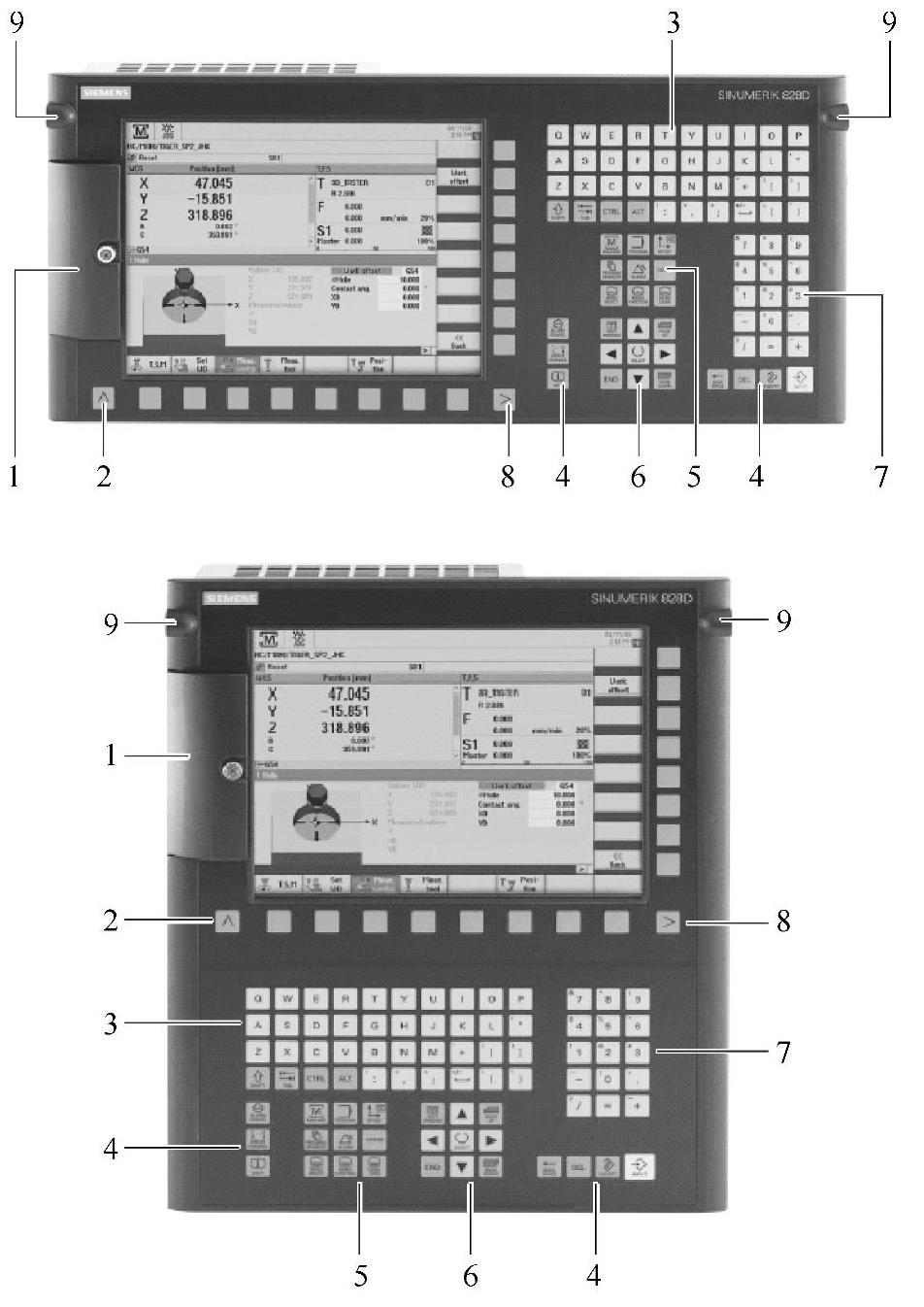

图2-1 面板操作单元

1—用户接口的保护盖 2—菜单回调键 3—字母区 4—控制键区 5—热键区 6—光标区 7—数字区 8—菜单扩展键 9—3/8in螺孔
