3.1.2  坐标系之间的关联性

前面介绍了五种坐标系的概念，各坐标系之间的相互关联性，如图3-7所示。

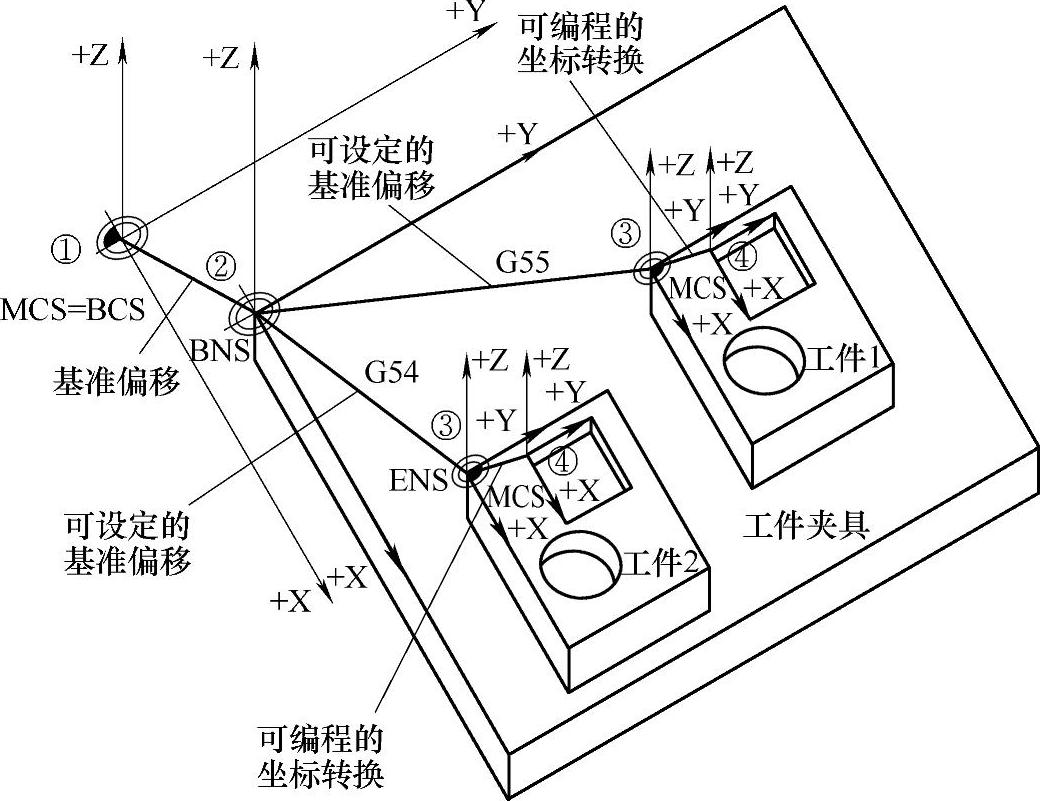

图3-7 五种坐标系之间的相互关联性

①运动转换未激活，即机床坐标系（MCS）与基准坐标系（BCS）重合。

②通过基准偏移得到带有托盘零点的基准零点坐标系（BNS）。

③零点偏移G54或G55用于确定工件1或工件2的可设定零点坐标系（ENS）。

④可编程的坐标转换确定工件坐标系（WCS）。

⑤可编程的坐标转换（框架）未激活时，可设定的零点坐标系（ENS）为工件坐标系（WCS）。

当前工作坐标系。本书在描述加工编程和介绍系统界面操作时还会使用到“当前工作坐标系”的概念。它是指在加工程序中所规定使用的当前处于工作状态的坐标系，包括机床坐标系、工件坐标系、相对坐标系或局部坐标系等。
