5.4.4  程序段跳转与跳转级

5.4.4 程序段跳转与跳转级

（1）程序段跳转 每次程序运行时不需要执行的NC程序段需要进行标记，运行时可以跳过。

（2）标记方法 不需要执行的NC程序段在程序段号码之前用符号“/”（斜线）标记。也可以几个程序段连续跳过。标记上跳过的程序段中的指令不执行，程序从其后的程序段继续执行，如图5-8所示。

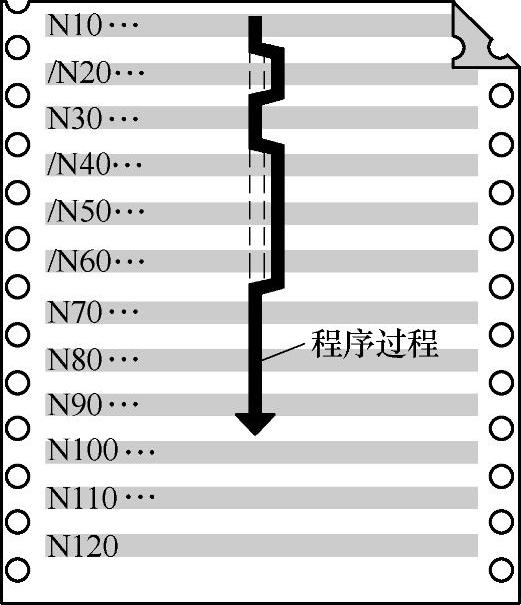

图5-8 跳转程序段流向

（3）编程示例

程序代码 注释

N10… ；执行

/N20… ；跳转

N30… ；执行

/N40… ；跳转

N70… ；执行

（4）程序段跳转级 可以为程序段指定跳转级（最多为10级），通过操作界面将其激活。编程时可以在前面插入斜线接着加入跳转级的数字。每个程序段只能给定1个跳转级。

编程示例：

程序代码 注释

/… ；程序段跳转（第1跳转级）

/0… ；程序段跳转（第1跳转级）

/1 N010… ；程序段跳转（第2跳转级）

/2 N020… ；程序段跳转（第3跳转级）

…

/8 N080… ；程序段跳转（第9跳转级）

/9 N090… ；程序段跳转（第10跳转级）

说明：可以使用多少个跳转级取决于显示的机床数据。使用系统变量和用户变量，也可以改变程序运行过程，用于有条件跳转。
