2.4.1  铣削加工刀具类型

（1）刀具类型的常用信息 SINUMERIK 828D数控系统的铣削加工刀具被分为各种刀具类型。每种刀具类型都被分配了一个3位的编号，在系统的刀具参数界面上都有一个图形符号表示其外形特征。表2-7列出了组别所用的工艺特征，为刀具类型第一个数字。

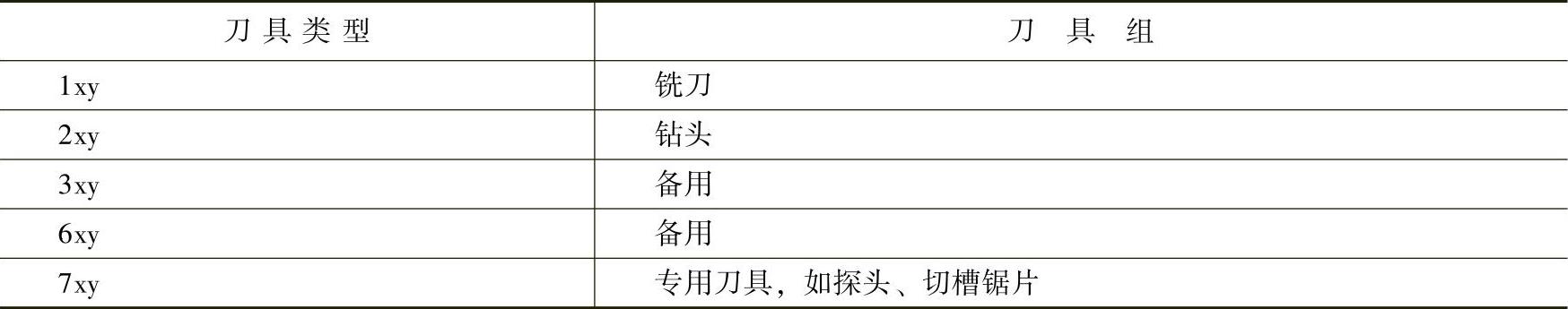

表2-7 刀具组类型

（2）预置的刀具类型与名称 在创建新刀具时，系统会提供多个刀具类型选项。刀具类型决定了需要哪些几何数据及如何计算这些数据。828D系统预置了一些刀具类型供操作者选择，如图2-23～图2-26所示。

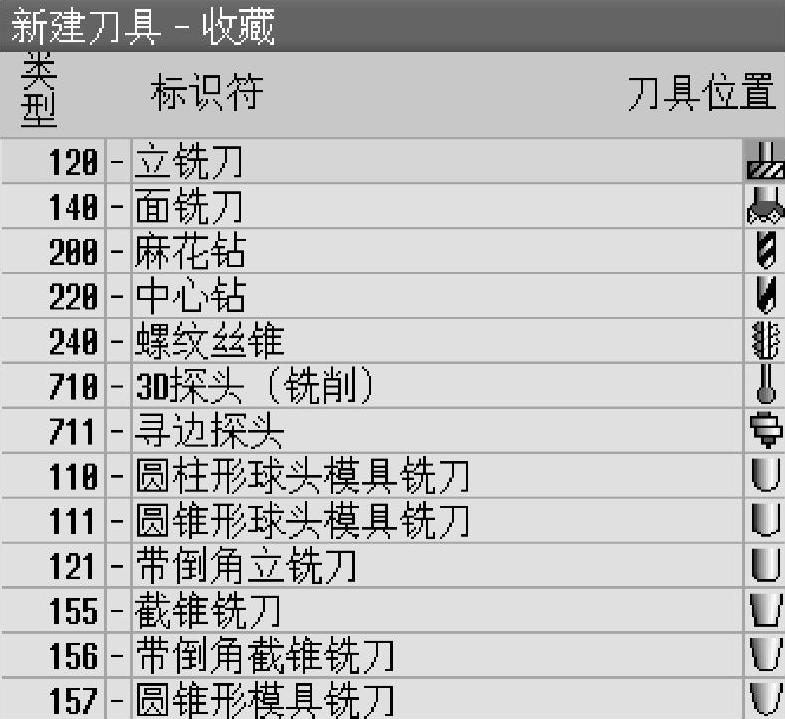

图2-23 “收藏”窗口提供的刀具类型

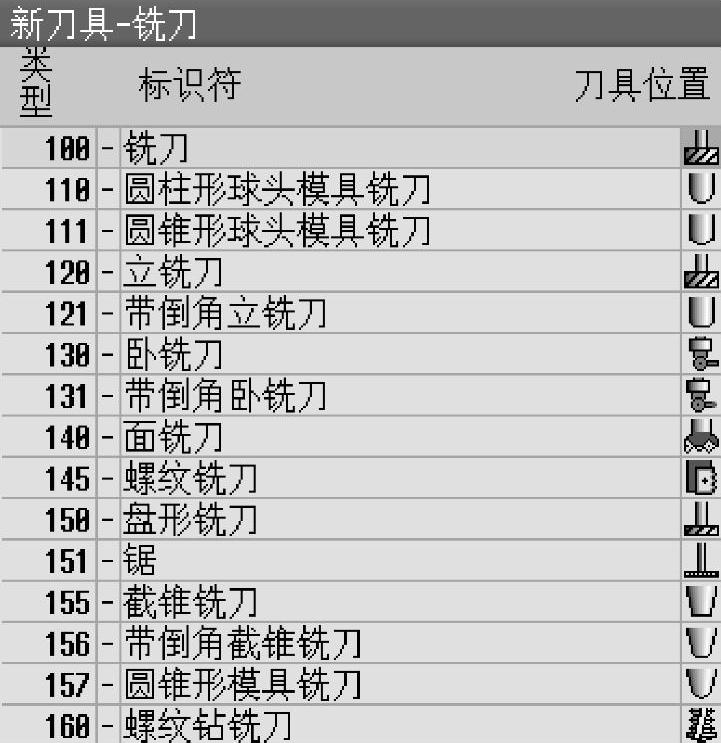

图2-24 “铣刀”窗口提供的刀具类型

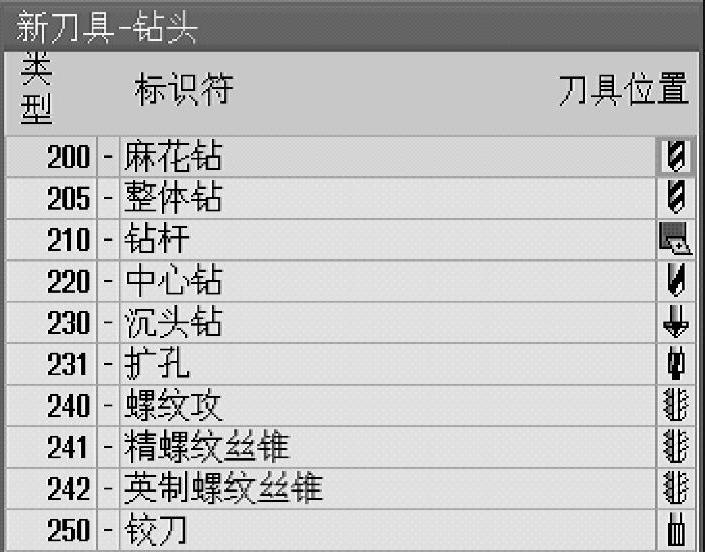

图2-25 “钻头”窗口提供的刀具类型

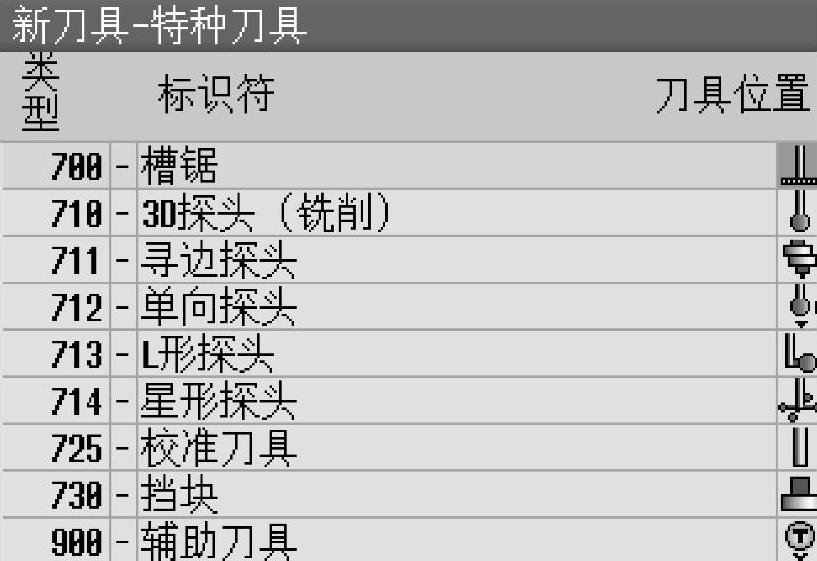

图2-26 “特种刀具”窗口提供的刀具类型
