8.4  水平分布的纵向槽循环指令（SLOT1）加工编程

8.4 水平分布的纵向槽循环指令（SLOT1） 加工编程

在828D数控系统中，纵向槽循环指令（SLOT1）已经不同于某些系统型号（如802D）同名称的圆弧槽循环指令（SLOT1）。从参数输入的对话框中可以看到不仅取消了槽的数量参数，而且描述参考点位置的方法也发生了变化。

如图8-6所示的5个纵向槽图形尺寸，槽的图形尺寸相同，槽的起始角度均为90°，长度为28mm，宽度为8mm，槽深为5mm。但是描述槽本身的参考点位置分布在不同的5个位置上。

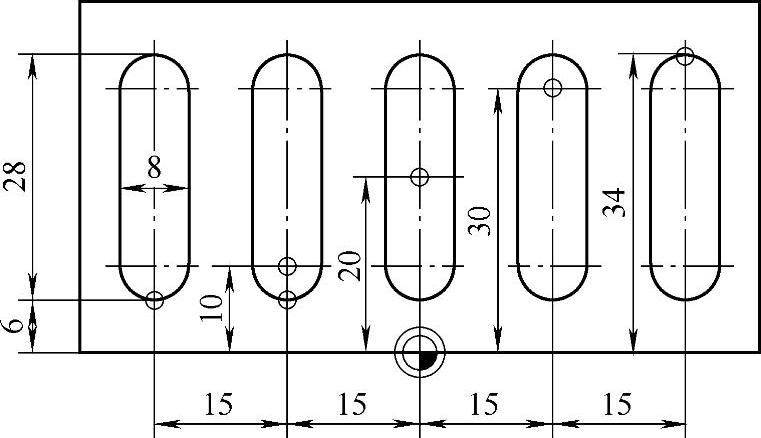

图8-6 纵向槽尺寸及参考点位置分布

图8-6所示图形的编程思路之一，是使用独立位置方法编写5个纵向槽的加工程序。即在单独位置模式下，依次使用每个纵向槽的参考点编写一个纵向槽循环指令，注意返回平面位置不同。刀具为ϕ6mm的键槽立铣刀，采用往复下刀方式加工。

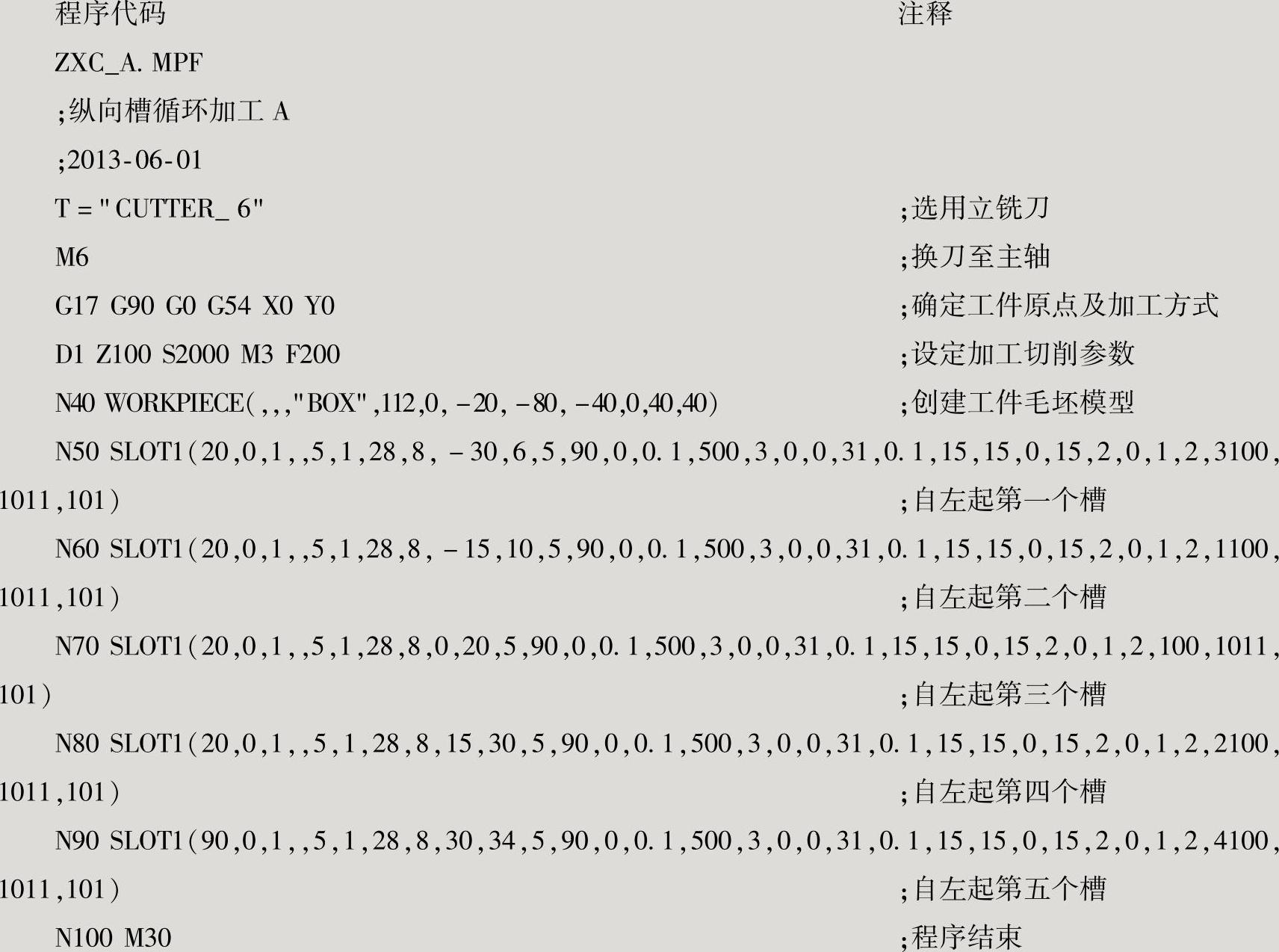

参考程序如下：

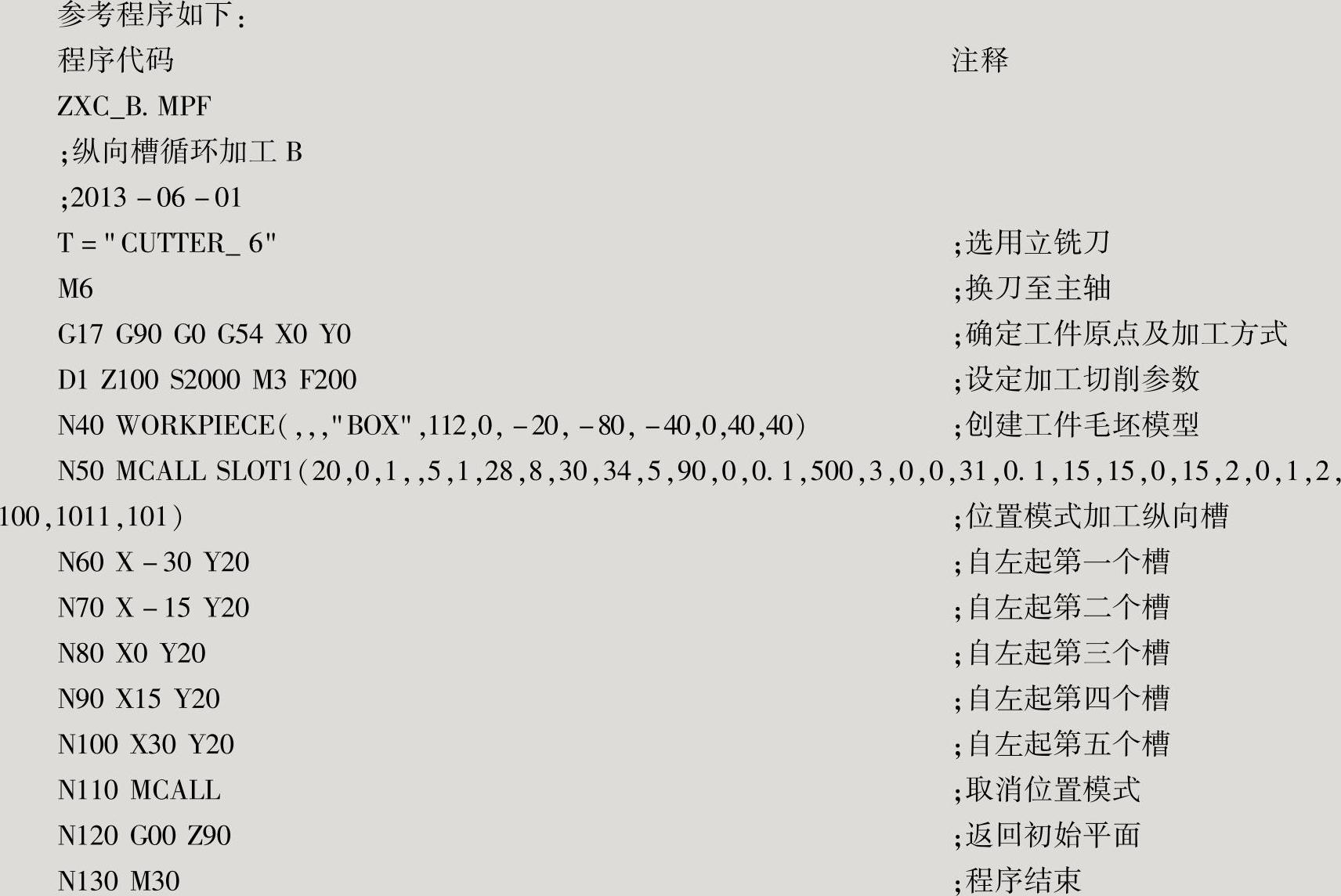

编程思路之二，是使用模式位置方法编写5个纵向槽的加工程序。这时需要指定统一的参考点位置，如纵向槽的中心位置。注意返回平面位置是相同的。

注意，程序中N70～N100行中的Y20坐标虽然数值相同，但是不能省略，若省略不写，执行程序时会发现自第二个槽开始，后面的四个槽依次向下偏移10mm。

编程思路之三，是使用直线孔循环指令（HOLES1）工艺钻孔模式编写5个纵向槽的加工程序。

根据纵向槽循环加工的特点，指定纵向槽的中部为下刀位置，采用钻工艺孔方式引导完成5个纵向槽的加工。程序结构非常简洁。

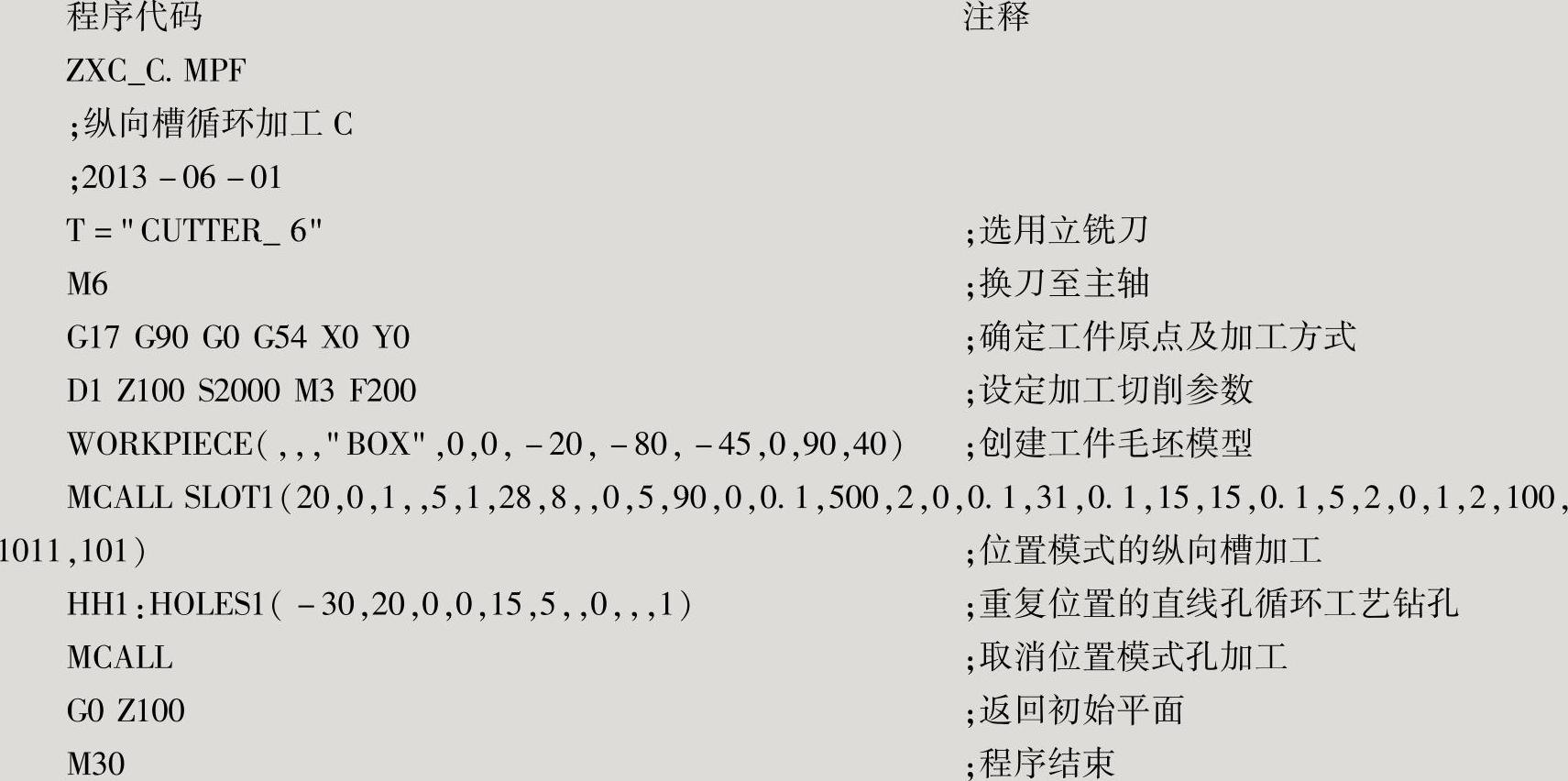

参考程序如下：
