2.4.2  刀具清单列表

2.4.2 刀具清单列表

刀具清单列表（简称刀具表）中显示了创建、设置刀具时必需的工艺参数和功能。每把刀具可以通过刀具名称和备用刀具编号进行识别，如图2-27所示，刀具表中各符号的含义见表2-8。

刀具表中显示了在系统中创建或配置的所有刀具和刀库位置（刀位）。所有列表都按照同样的顺序排列同类刀具。因此，在列表间切换时，光标将停留在同一种刀具上。列表之间的区别在于显示的参数和软键的布局不同。可以根据需要，从一个主题（水平软键）切换到下一个主题。

各软键的含义如下：

〖刀具清单〗：显示所有用于创建和设置刀具的参数和功能。

〖刀具磨损〗：此处包含了持续运行中必须的所有参数和功能，如磨损和监控功能。

〖刀库〗：此处包含了和刀具或刀库相关的参数以及刀具或刀库位置的功能。

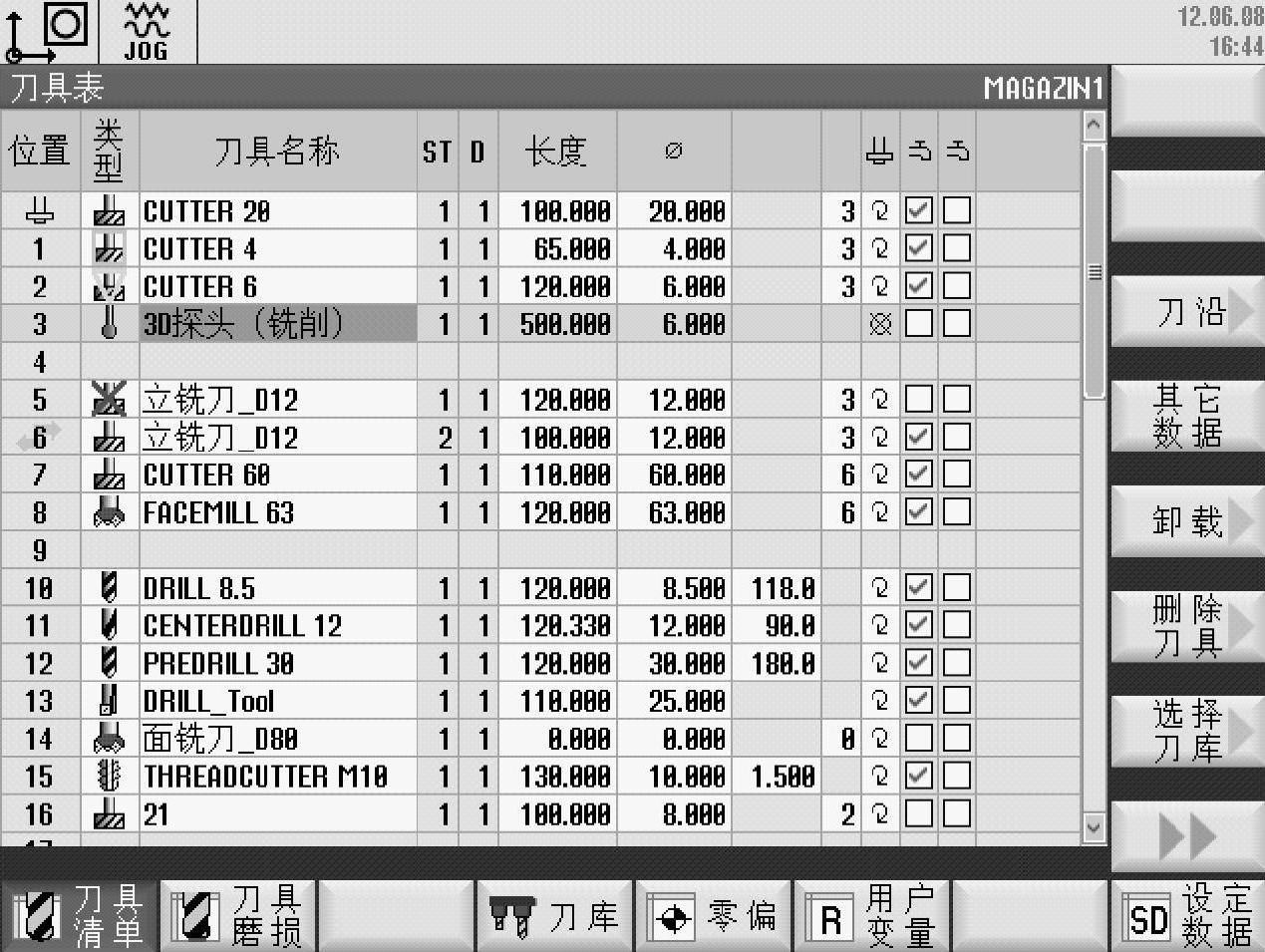

图2-27 刀具表界面显示的刀具参数情况

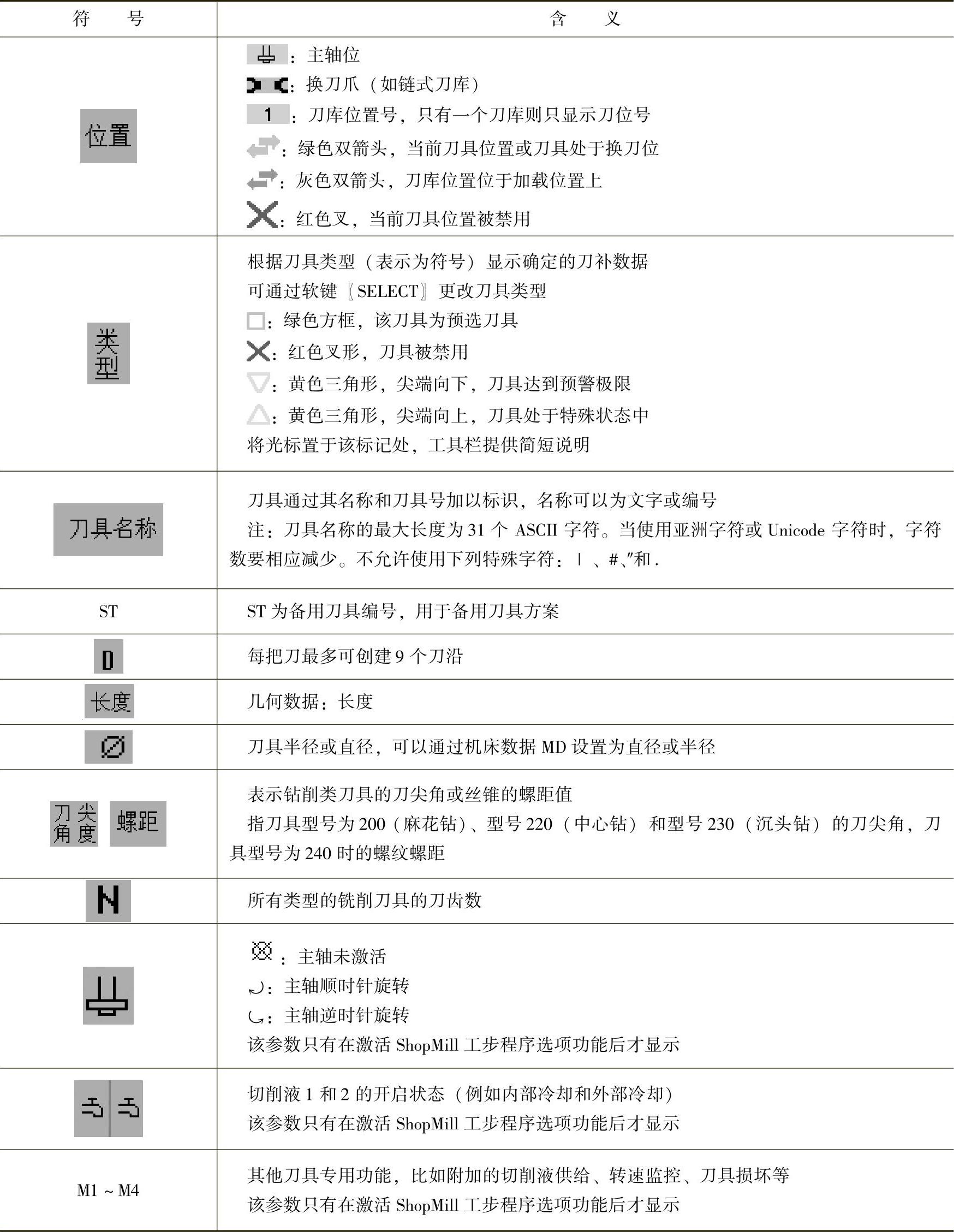

表2-8 刀具表中各符号的含义

主要刀具外形尺寸如图2-28～图2-31所示。

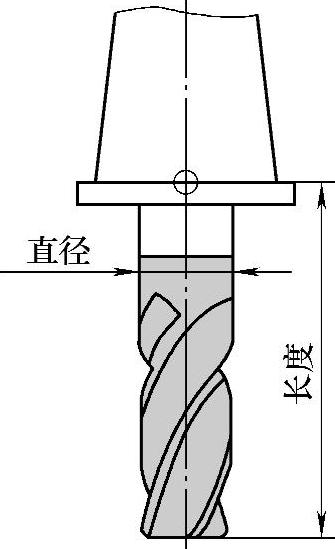

图2-28 立铣刀（120型）

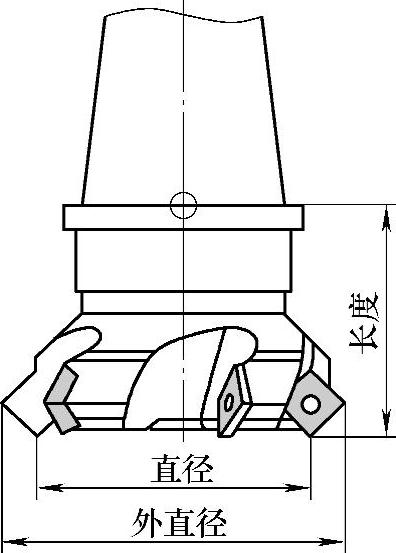

图2-29 面铣刀（140型）

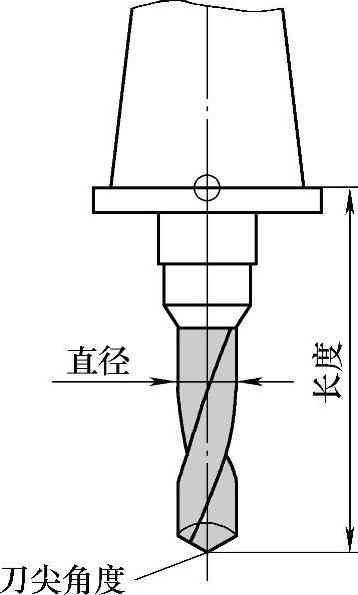

图2-30 钻头（200型）

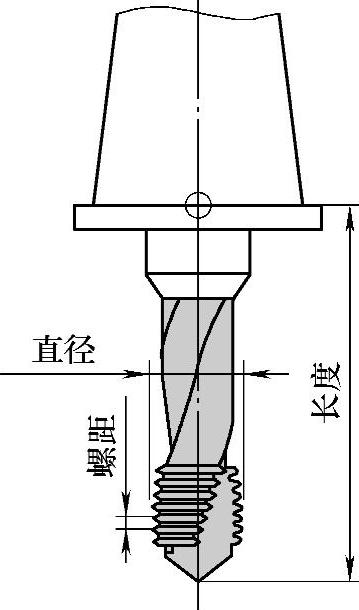

图2-31 丝锥（240型）
