7.5.12  雕刻铣削循环（CYCLE60）

（1）指令功能 使用雕刻铣削功能指令可以在工件上沿着直线或圆弧线刻铣文字（指字符或数字）。在雕刻时使用成比例的文字，刻铣出的文字可以大小不同。

在输入雕刻文本内容时，只允许输入一行文字，且不能使用换行符。

（2）编译后的程序格式参数列表 CYCLE60（STRING[200]_TEXT，REAL_RTP，REAL_RFP，REAL_SDIS，REAL_DP，REAL_DPR，REAL_PA，REAL_PO，REAL_STA，REAL_CP1，REAL_CP2，REAL_WID，REAL_DF，REAL_FFD，REAL_FFP1，INT_VA_- RI，INT_CODEP，INT_UMODE，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 雕刻铣削循环尺寸标注图样及参数对话框如图7-40所示，编程操作界面说明见表7-26。

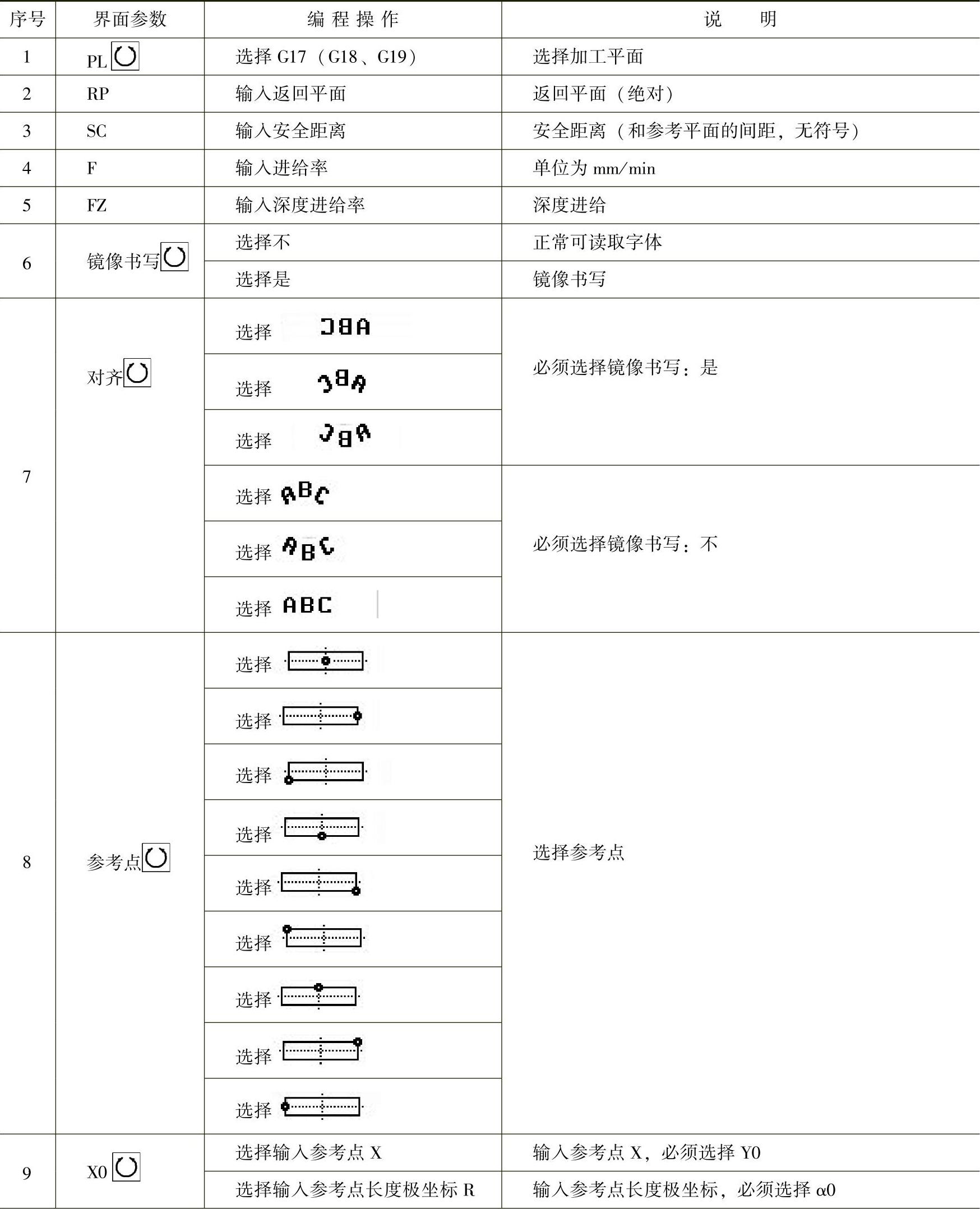

表7-26 雕刻铣削循环编程操作界面说明

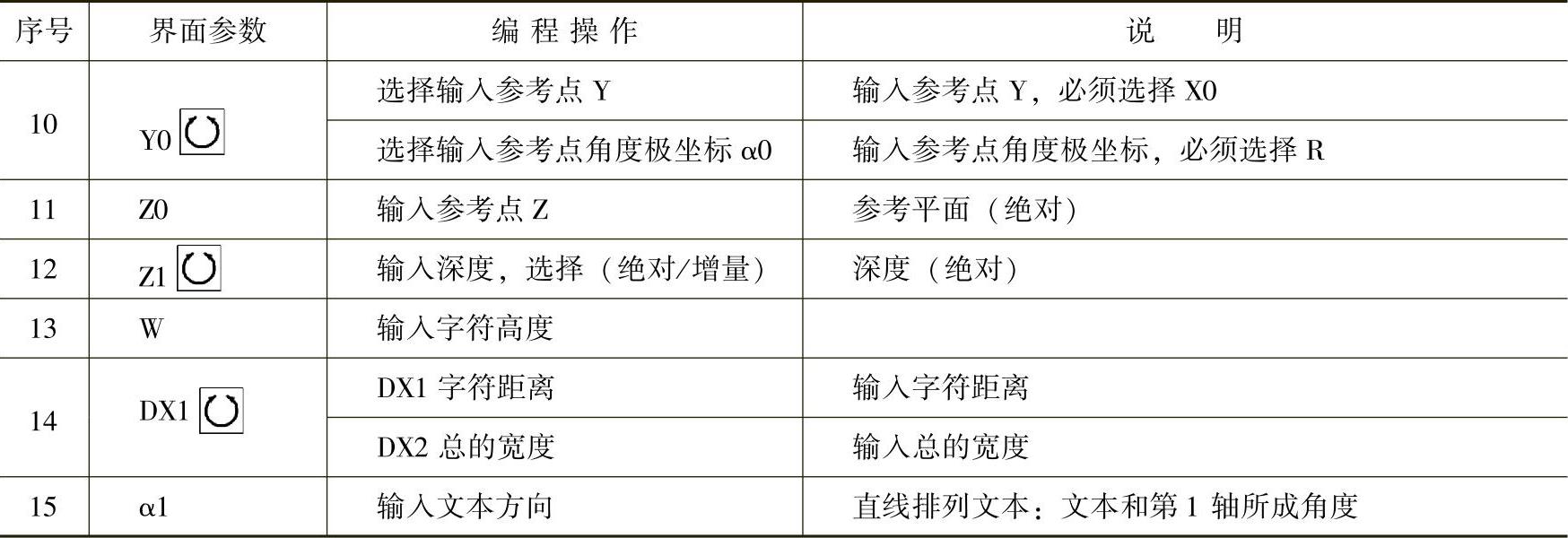

（续）

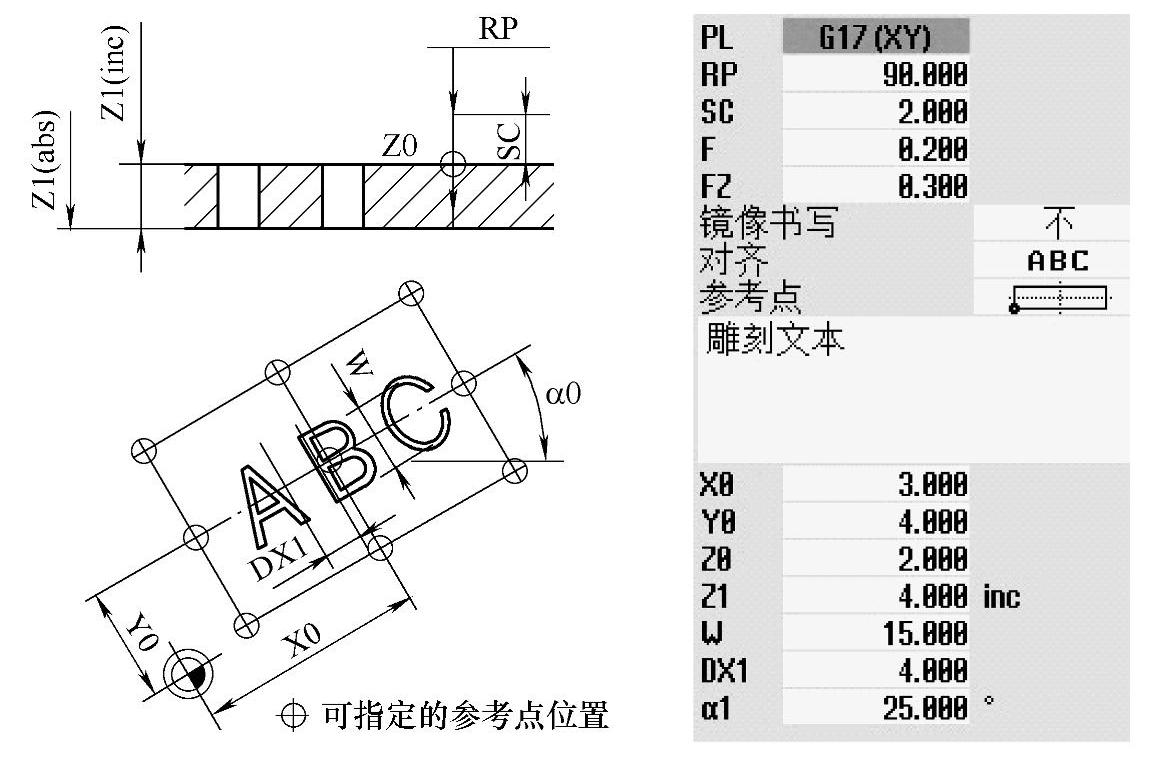

图7-40 雕刻铣削循环尺寸标注图样及参数对话框
