2.1.4 屏幕界面的区域划分
SINUMERIK 828D数控系统显示屏幕按照区域划分的方式，将数控程序指令、运行参数或报警信息等内容呈现给操作者，如图2-8所示。

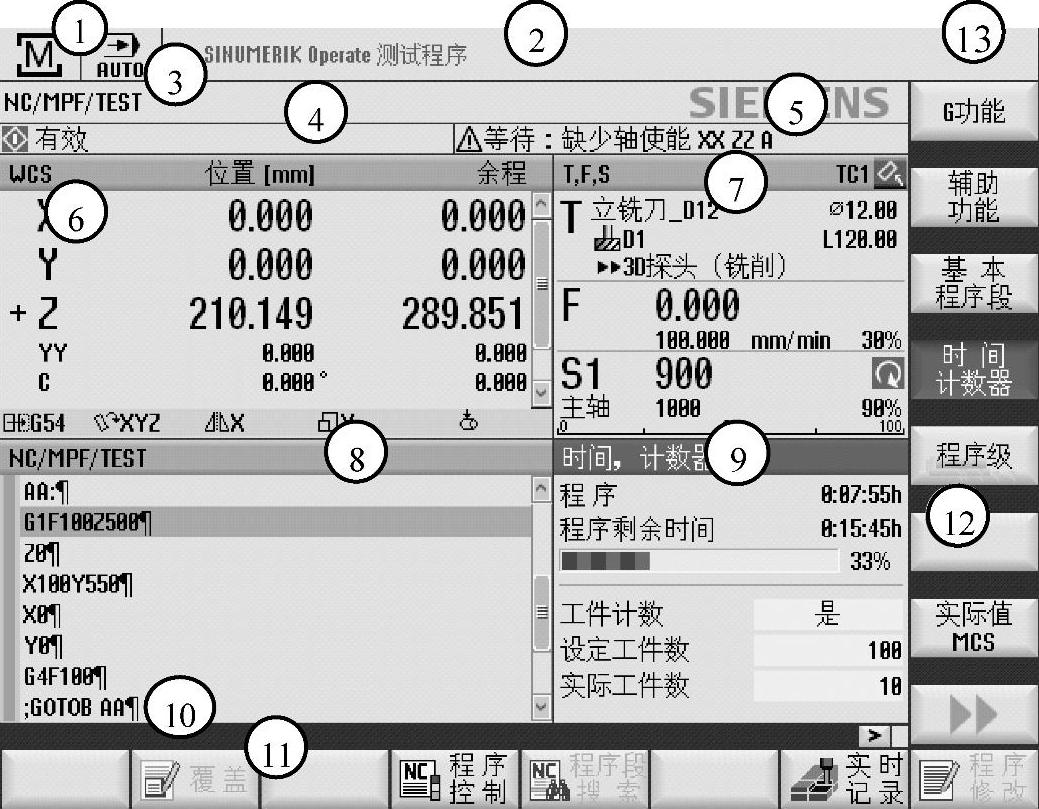

图2-8 屏幕界面信息区域划分
现将各分区的功能说明如下：
（1）有效操作区域和操作模式
1）操作区域包括：加工
、参数
、程序
、程序管理器
、诊断
、调试
。
2）操作模式包括：
、
、
、
、
、
。
（2）报警或信息行
1）NC或PLC信息：
。信息编号和文本都以黑色字体显示。箭头表示存在多个有效的信息。
2）报警显示：
，会在红色背景下以白色字体显示报警编号“8080”；相应的报警文本“已经设置了7个选项，并且没有输入许可证密码”则以红色字体显示；箭头“↓”表示存在多个有效的报警；确认符号“
”表示可以确认报警或者删除报警。
3）来自NC程序的信息
没有编号，以绿色字体显示。
（3）当前选择执行的程序名和程序路径 如NC/MPF/EXAMPLE。
（4）通道状态和程序控制
1）
：使用“Reset”中断程序。
2）
：正在处理程序。
3）
：用“Stop”中断程序。
4）
：显示有效的程序控制。
5）PRT：没有轴运行，程序测试模式。
6）DRY：空运行进给。
7）RG0：快速移动减速。
8）M01：编程停止1。
9）M101：编程停止2（名称可变）。
10）SB1：单程序段粗（程序仅在结束执行加工功能的程序段后停止）。
11）SB2：运算程序段（程序在结束每个程序段后停止）。
12）SB3：单程序段精（在循环中，程序仅在结束执行加工功能的程序段后停止）。
（5）通道运行信息
1）
停止：需要操作，如
。
2）
等待：不需要操作。
（6）实际值窗口中的轴位置显示
1）
或
：所显示的坐标可以参照机床坐标系或者工件坐标系。通过软键
在机床坐标系MCS与工件坐标系WCS之间进行显示切换。
2）
：所显示轴的位置。
3）
：程序运行中显示当前NC程序段的剩余行程。
4）
：显示手动方式下已运行的轴行程差值。只有在子运行方式“Repos”下可以显示此信息。
5）
夹紧回转轴。
6）
：显示当前激活的工件坐标系以及转换功能。
（7）T，F，S窗口显示的内容
1）有效刀具T
①
：当前刀具的名称。
②
：当前刀具的刀沿号D。
③
：相应刀沿位置显示的刀具类型符号。
④
：预选刀具的名称。在ISO模式下会显示H编号，而不是刀沿号。
⑤
：ϕ为当前刀具的直径，如果是R则为当前刀具半径。
⑥
：当前刀具长度。
2）当前进给率F
①
禁止进给。
②
：进给率实际值。
③
：若有多个轴运行，则在“JOG”模式中显示运行轴的轴进给率；在“MDA”和“AUTO”模式中显示编程的轴进给率。
④快速移动：G00有效。
⑤0.000：没有进给被激活。
⑥30%：倍率，以百分比显示。
3）当前状态的生效主轴（S）
①
：选择S1主轴，根据主轴编号和主轴标志进行选择。
②
：实际转速值（主轴旋转时，显示字体较大）。
③
：转速设定值（始终显示，定位时也显示）。
④
：倍率，以百分比显示。
4）主轴状态符号
①
：主轴未释放。
②
：主轴顺时针旋转。
③
：主轴逆时针旋转。
④
：主轴静止。
⑤主轴负载以百分比表示。
（8）加工窗口 在当前程序段显示的窗口中可以看到目前正在处理的程序段。在运行的程序中，操作者可以获得以下信息：标题行中为工件或者程序名，正在处理的程序段显示为彩色。
（9）辅助信息窗口 显示有效G功能、辅助功能，以及用于不同功能的输入窗口。例如：程序段搜索、程序控制。
（10）用于显示其他用户说明或提示信息 如“待生成程序的名称尚未输入”。
（11）水平软键栏
（12）垂直软键栏
（13）系统时间显示 如
，如果当前有报警或信息显示，系统时间会被覆盖。
