3.6.9 螺旋线插补（G2，G3，TURN）

2025年10月13日

版权

（1）指令功能螺旋线插补可以用来加工如螺纹或油槽。在螺旋线插补时，运动轨迹由水平圆弧运动和叠加其上的一条垂直直线运动同时执行。圆弧运动在工作平面确定的轴上进行，如图3-30所示。

（2）编程格式

G2/G3 X... Y... Z... I... J... K... TURN=...

G2/G3 AR=... I... J... K... TURN=...

G2/G3 AR=... X... Y... Z... TURN=...

G2/G3 AP... RP=... TURN=...

（3）指令参数说明

TURN=：附加圆弧运行次数，取值范围为0～999。

其余参数说明与3.5.2节、3.5.4节和3.5.6节相同。

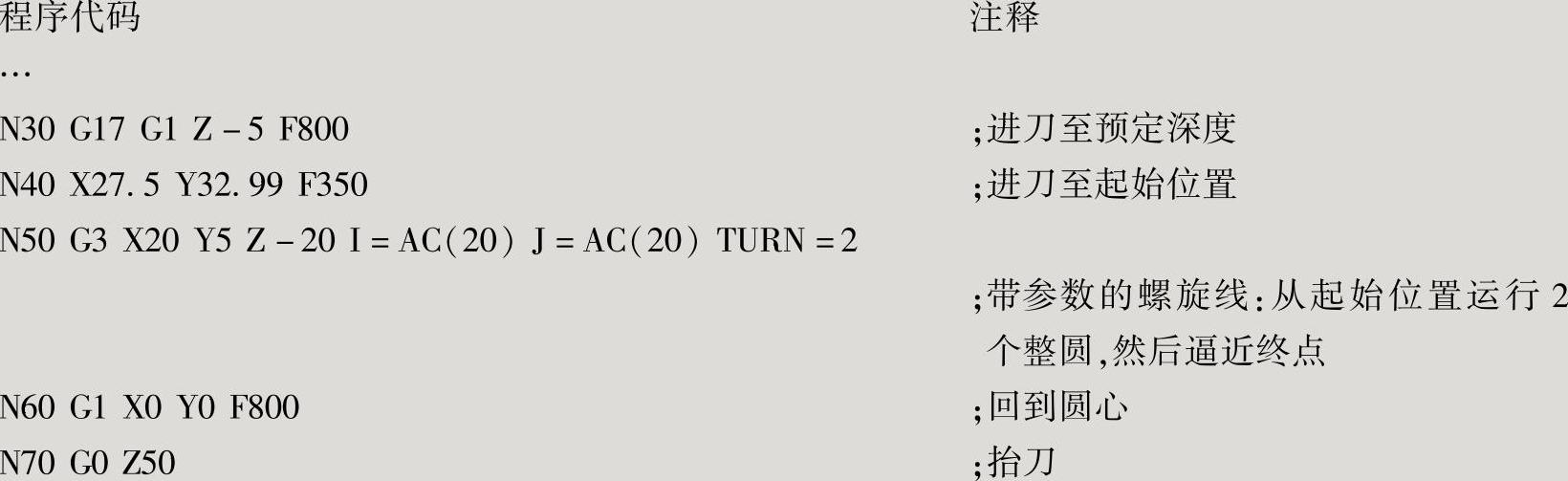

（4）编程示例按照图3-31所示尺寸加工螺旋槽（2圈）。

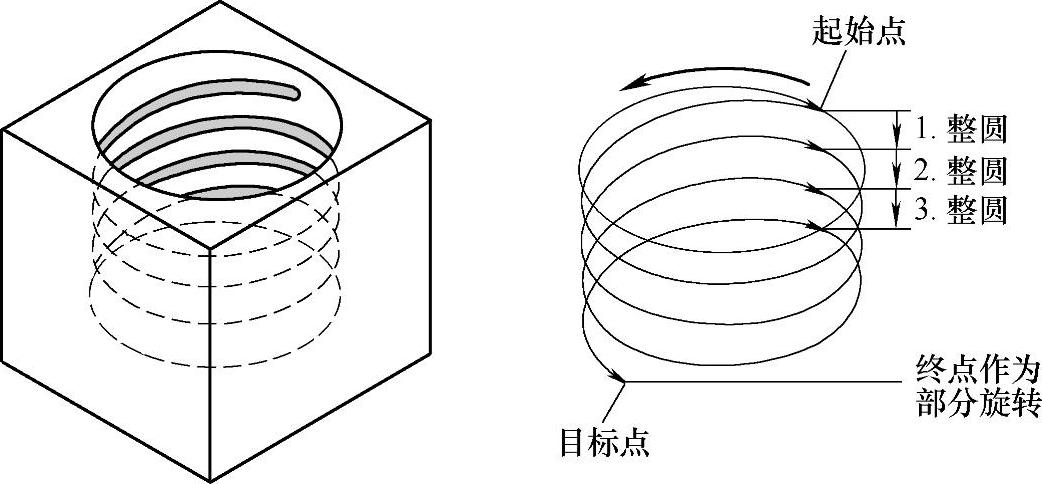

图3-30 螺旋线插补

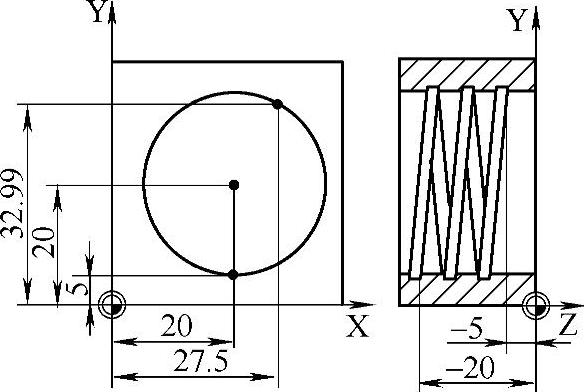

图3-31 螺旋槽加工编程

在螺旋线插补时，建议设定一个可编程的进给修调（CFC）。
