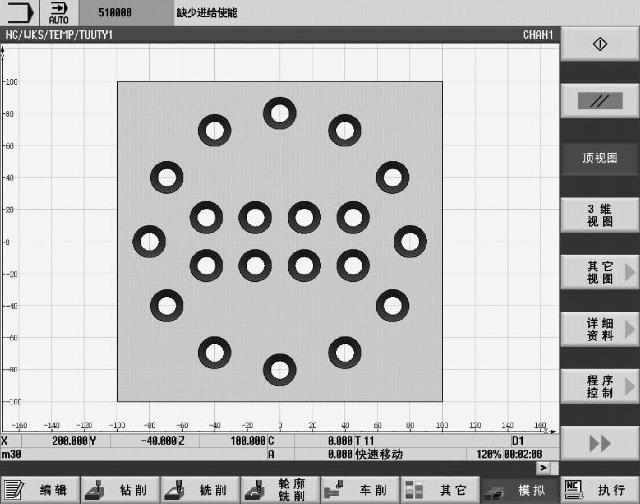

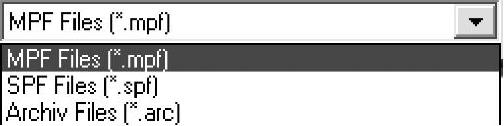

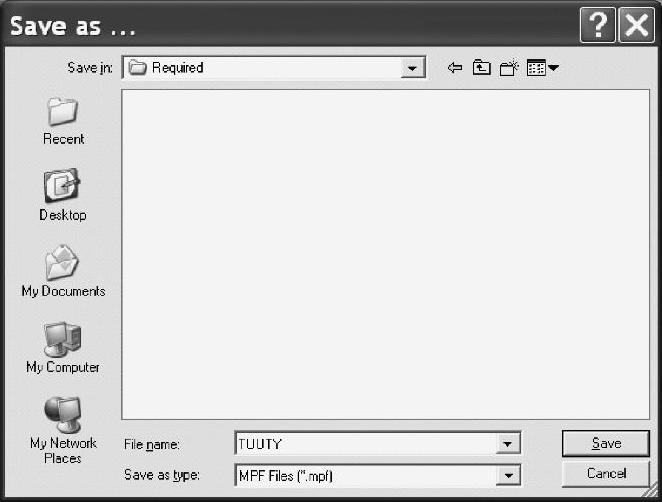

2.生成孔位程序

1）单击打开目标文件夹下“∗.DXF”格式的零件图样，如图30所示。

2）单击选择孔位定义功能。

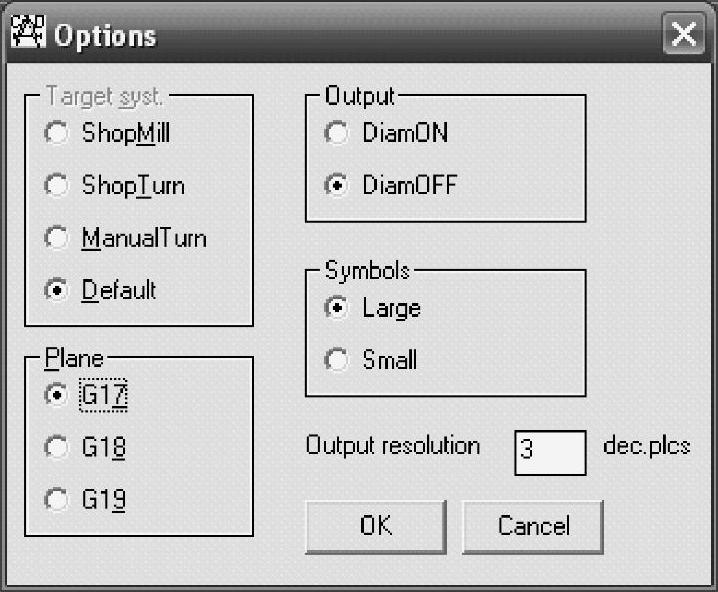

3）单击进入设定菜单，单击选项设定转换成的孔位程序的类型、加工平面、直径/半径编程、输出的轴位置信息的小数点位数，单击确认设定并返回主画面，如图31所示。

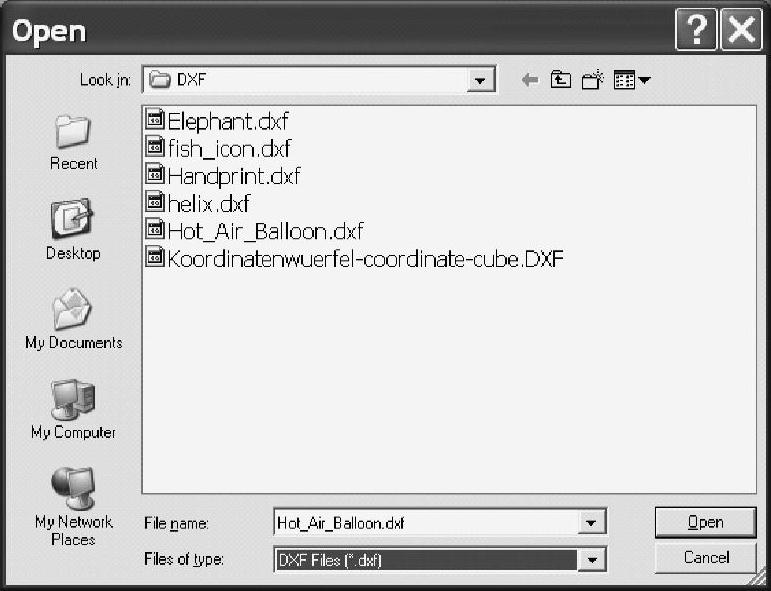

图30 选择零件图样

图31 设定菜单

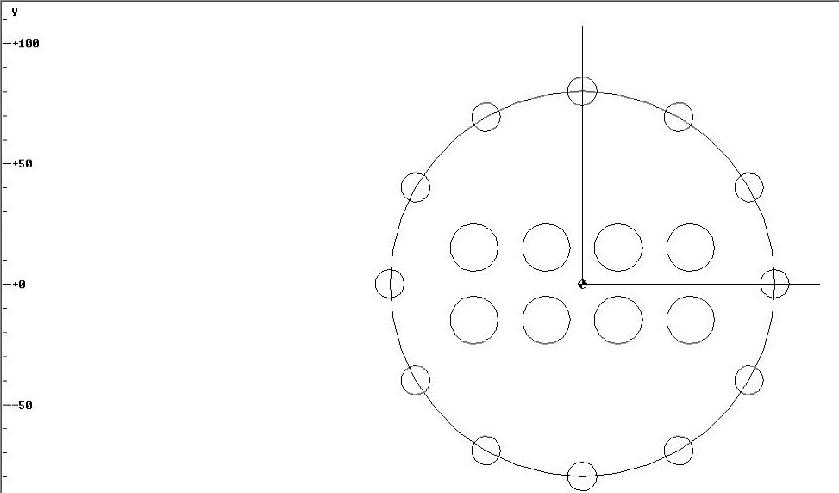

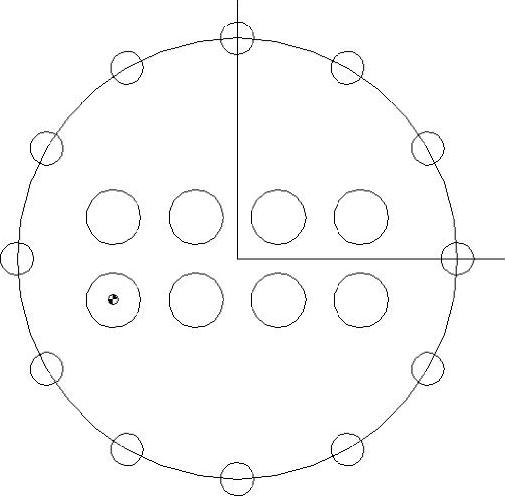

4）单击并选择需要放大显示的轮廓窗口，光标在相应位置按住鼠标左键不放，移动光标至适当位置并释放，如图32所示。

5）单击取消之前选择放大的视图恢复完整显示。

6）单击定义工件零点，可选择元素中心、元素起点、元素终点、自由定义、当前光标位置，如图33所示。

图32 零件孔位图样

图33 定义工件零点

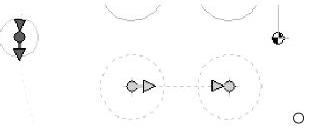

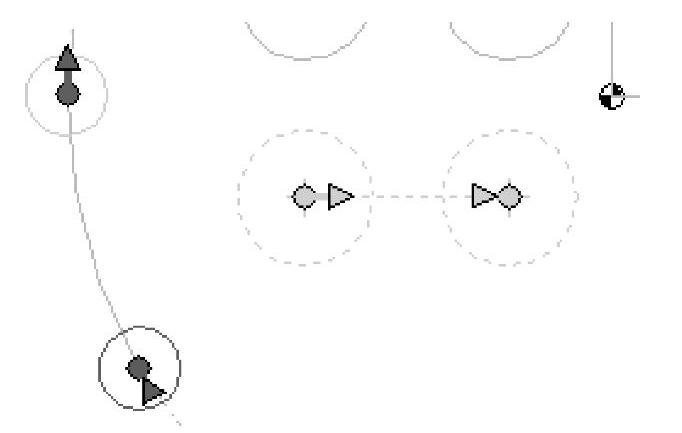

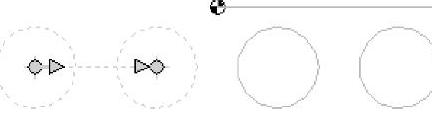

7）单击选择首个加工孔。选择任意位置，移动光标逐个加工孔单击在结束位置选择单列分布孔。移动光标至起始孔附近，其显示为紫红色。单击鼠标左键确认选择，该孔显示为绿色。移动光标定义该列孔方向，该方向上可以选择的孔显示为红色，单击确认选择。移动光标选择需要加工的孔，单击鼠标左键确认选择，则该孔显示为绿色，在该方向上未选择的孔显示为黄色。确认选择的孔变为虚线显示。

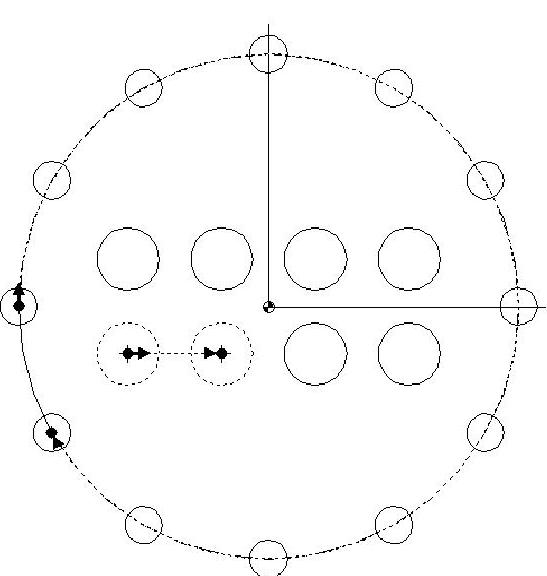

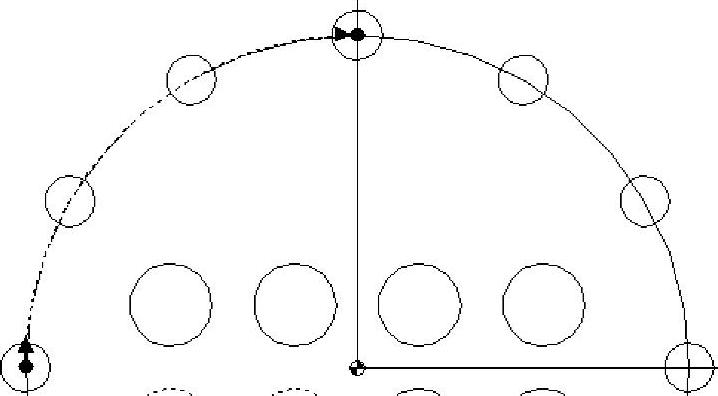

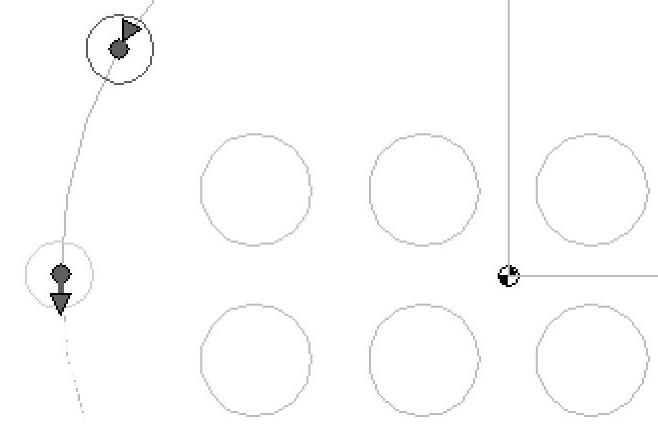

单击圆弧分布孔，移动光标至起始孔附近，其显示为紫红色单击确认选择，该孔显示为绿色移动光标至与起始孔相邻的孔附近，选择圆弧分布孔的方向，例如顺时针或逆时针方向，单击确认，如图34、图35所示，确定方向的相邻孔显示为绿色；如图36所示，移动光标选择需要加工圆弧上的分布孔，可以逐个选择或全选，单击确认，该孔显示为绿色，在该方向上未选择的孔显示为黄色，如图37所示。确认选择的孔变为虚线显示，如图38所示。

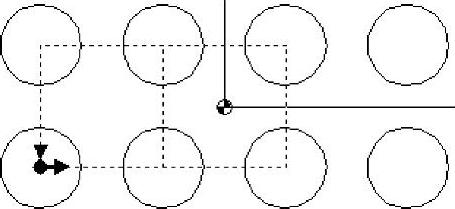

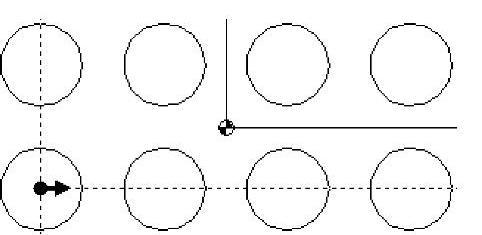

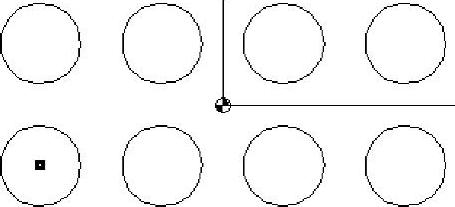

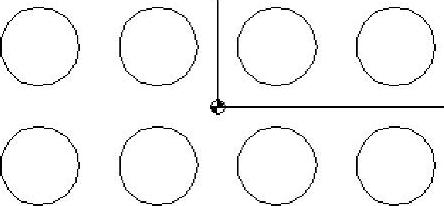

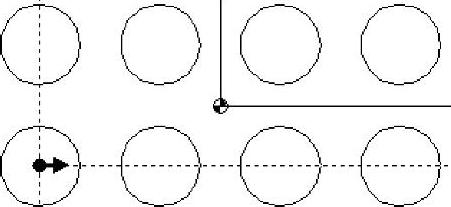

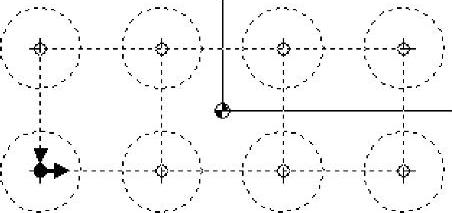

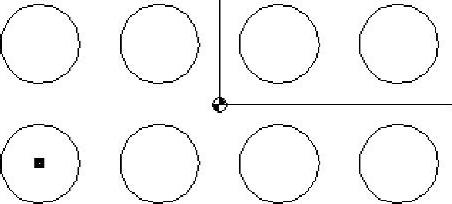

单击矩阵分布孔，移动光标至起始孔附近，其显示为紫红色（左下1孔），如图39所示。单击确认选择，该孔显示为绿色（左下1孔），如图40所示。定义矩阵孔的行分布方向，移动光标至行方向上，相邻的孔显示为紫红色（左下2孔），单击鼠标左键确认选择，如图41所示。确定矩阵行方向的相邻孔显示为绿色，如图42所示。定义矩阵孔的列分布方向，移动光标至列方向上相邻的孔附近，该孔显示为紫红色，单击确认选择，如图43所示。移动光标选择需要加工的矩阵孔，单击确认选择，未选择的孔显示为黄色，如图44所示。确认选择的矩阵孔变为虚线显示，如图45所示。
