6.7.2 常用的算术函数

SINUMERIK 828D数控系统提供了较为丰富的初等数学函数计算功能供编程者使用。在不同的数控系统中用于定义函数的符号也不相同。正确理解和使用好这些函数计算功能，对完成手工编写加工程序，特别是参数编程和制作用户铣削循环指令裨益很大。

（1）三角函数 在SINUMERIK 828D系统中，三角函数用直角三角函数定义，角度的计算单位是十进制。以图6-2所示直角三角形为例，设∠α用系统中的R参数表达，如用R1表示。常用的三角函数表达关系式见表6-10。

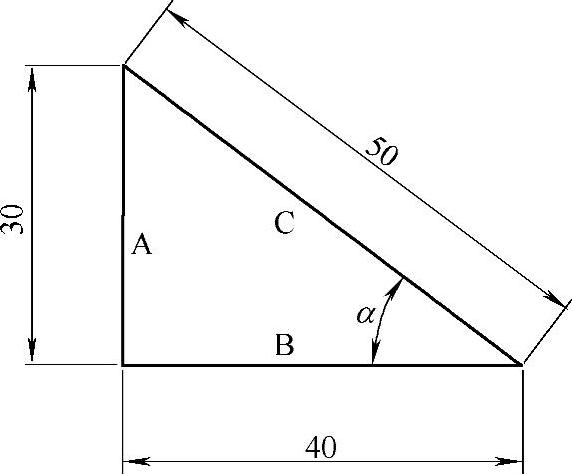

图6-2 直角三角形

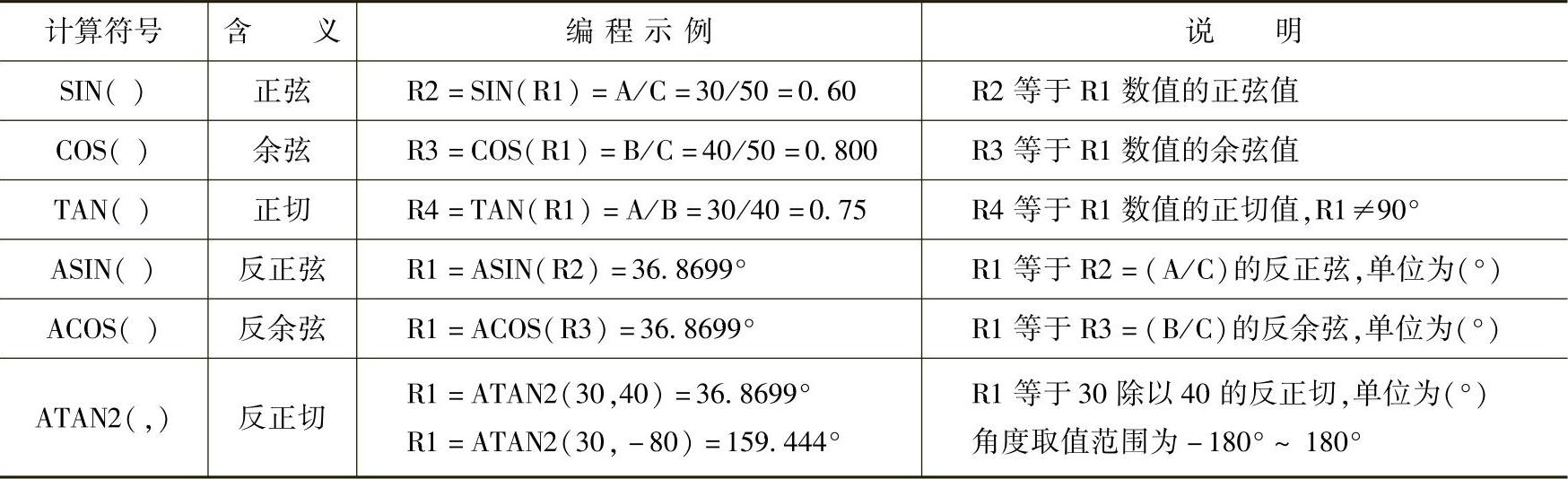

表6-10 常用的三角函数表达关系式

（2）曲线函数 曲线函数表达关系式见表6-11。

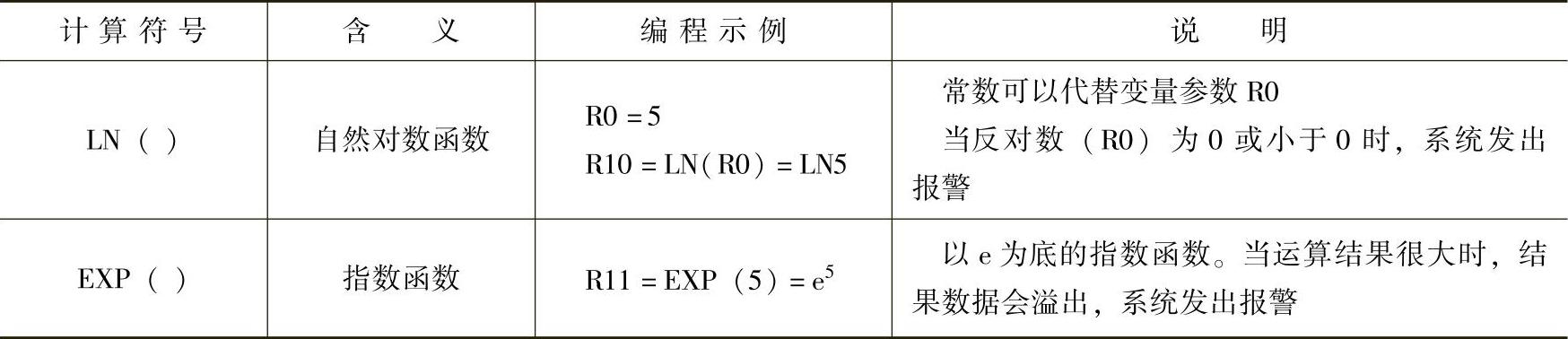

表6-11 曲线函数表达关系式

（3）运算函数 常用的数学运算函数表达关系式见表6-12。

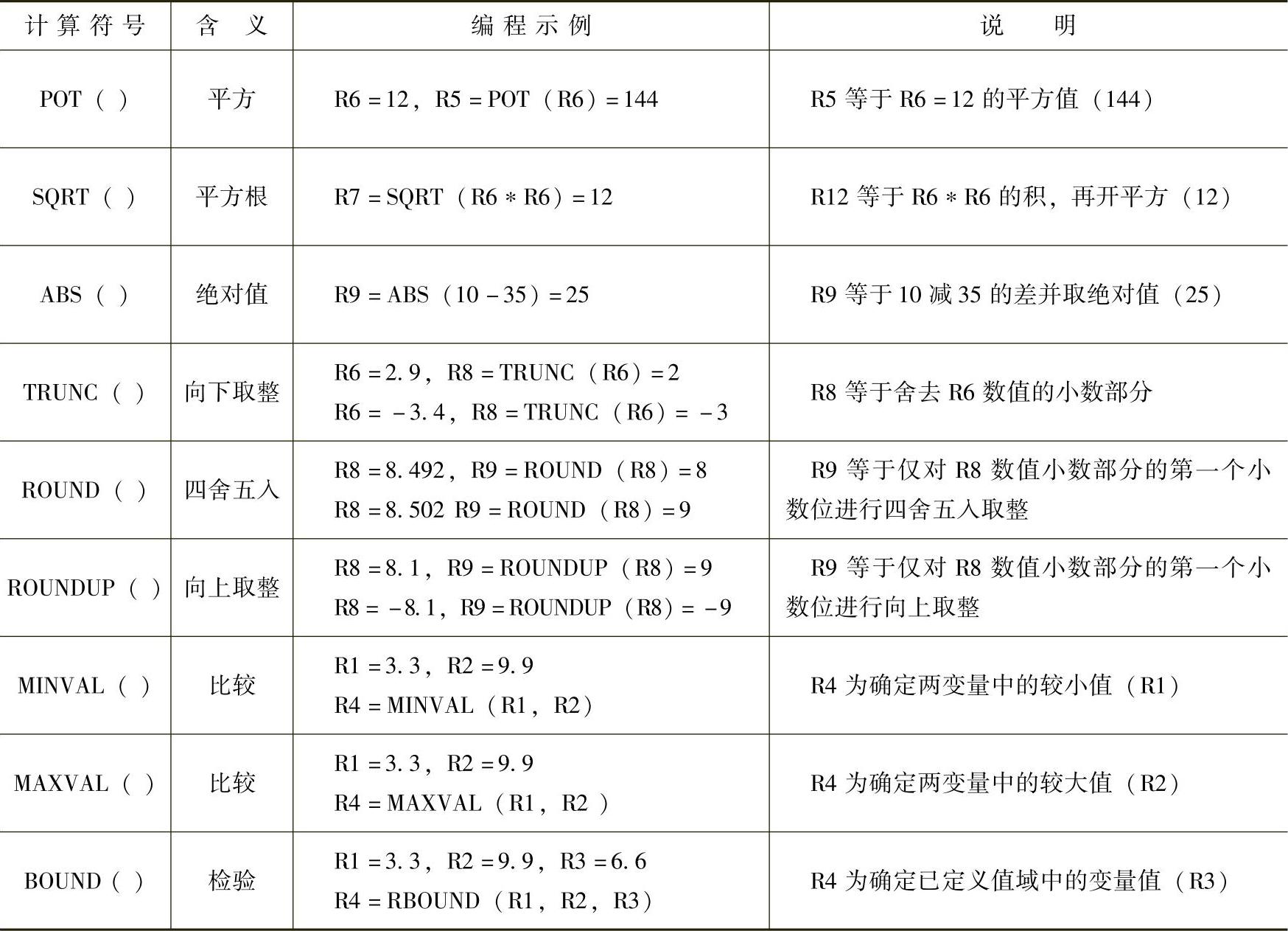

表6-12 常用的数学运算函数表达关系式

注：1.向下取整函数TRUNC（），又称去尾取整函数。处理数值时，若运算后产生的整数绝对值小于原数的绝对值时为向下取整，故对负数使用向下取整函数时要十分小心。

2.使用向上取整函数ROUNDUP（）处理数值时，若运算后产生的整数绝对值大于原数的绝对值时为向上取整，故对负数使用向上取整函数时要十分小心。
