7.4.9  成排孔循环（HOLES1）

在完成工艺编程即编写循环指令后，对于多孔的加工必须对位置进行编程。SINUMERIK 828D数控系统配有不同的位置模式可供实际加工选用。可以依次选择多个位置模式，这些模式按照编程的顺序进行。

（1）指令功能 使用“位置”模式循环可以选用“直线”选项，在平面上编写任意多个保持相等孔间距的直线位置孔的成排孔加工模式。

（2）编译后的程序格式参数列表 HOLES1（REAL SPCA，REAL SPCO，REAL STA1，REAL FDIS，REAL DBH，INT_NUM，INT_VARI，INT_UMODE，STRING[200]_HIDE，INT_NSP，INT_DMODE）。

（3）编程操作界面 成排孔循环尺寸标注图样及参数对话框如图7-18所示，编程操作界面说明见表7-11。

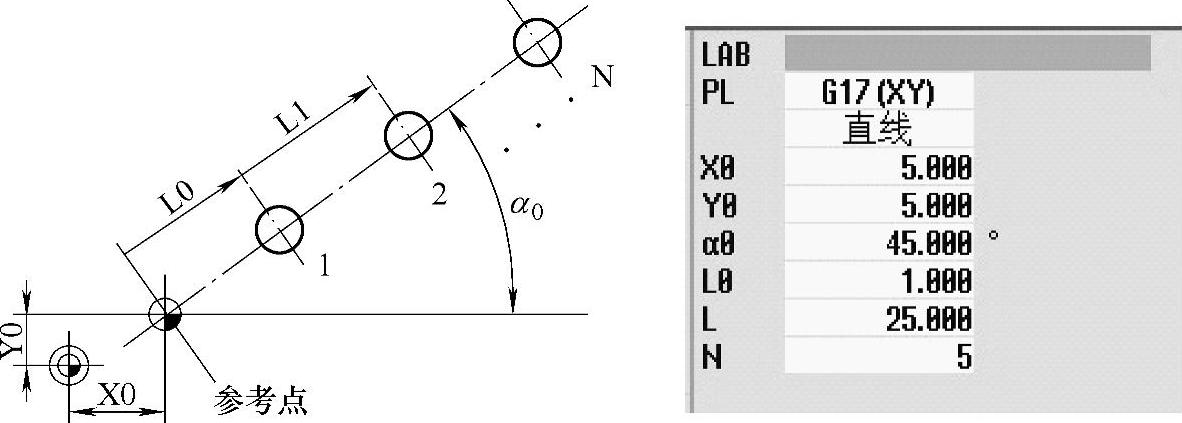

图7-18 成排孔循环尺寸标注图样及参数对话框

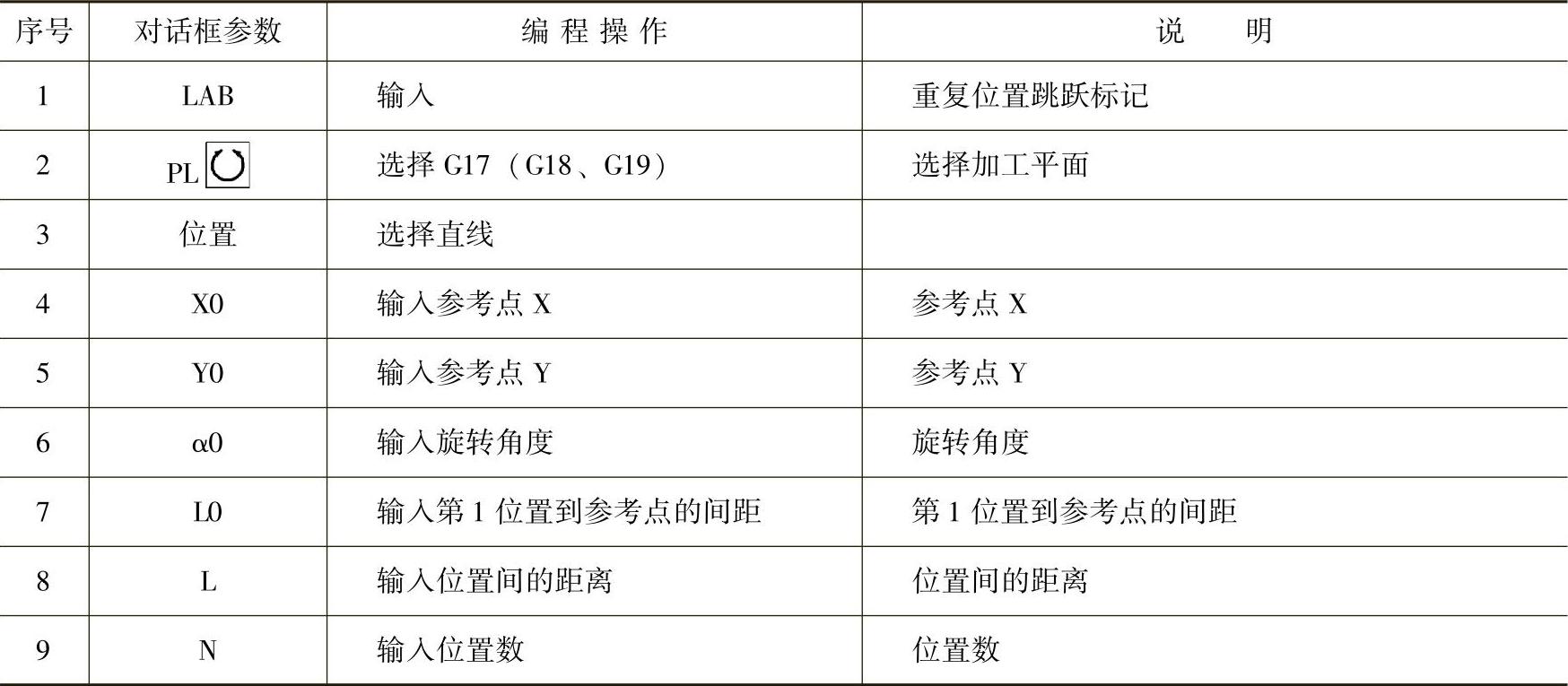

表7-11 成排孔循环编程操作界面说明
