2.2.3  设置零点偏移

在当前有效的零点偏移（如G54）中，可以在各轴实际值显示中为单个轴输入一个新的位置值，偏置值则直接输入G54坐标系中。

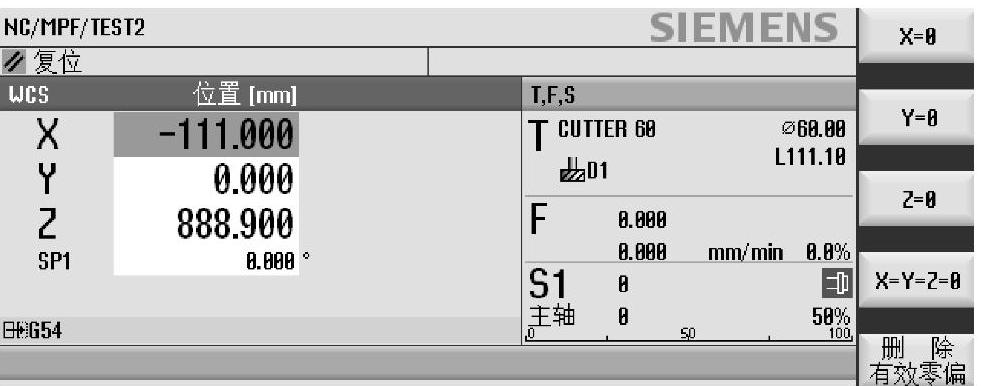

图2-11 设置零点偏移的操作

机床坐标系MCS中的位置值与工件坐标系WCS中新位置值之间的差值会被永久保存在当前有效的零点偏移（如G54）中。例如，当前已经激活G54坐标系并选择显示WCS工件坐标系，将X、Y、Z轴分别移动到工件零点处，按软键〖设置零偏〗，再按软键〖X=Y=Z=0〗，系统自动将当前位置设置为G54坐标系的零点，如图2-11所示。

设置零点偏移的前提条件：控制系统处于工件坐标系中，并且实际值在复位状态中设置。

说明：如果在系统中断状态下，当前激活的工件坐标系Z0偏置值输入了新的实际值，则这一修改只有在程序继续运行后才会显示并生效。
