7.2.5  创建毛坯类型：管形（PIPE）

（1）创建毛坯外形 管形毛坯是圆柱体毛坯的一种特殊形式。这种形式的毛坯外形尺寸采用毛坯横截面由外直径尺寸ϕ（XA）和内直径尺寸ϕ（X1：abs或X1：壁强度inc，这里是指半径尺寸）确定，高度尺寸（Z1）则可以使用绝对尺寸（abs）也可以使用相对尺寸（inc）方式确定，如图7-6所示。

（2）设定的编程原点 编程原点（X0，Y0）设定在管形毛坯上表面的圆心处，初始尺寸（ZA：Z向原点）将依输入数据确定，一般设定在毛坯的上表面。

（3）编辑完成的程序格式示例 毛坯外形尺寸：管形毛坯外直径XA=100，内直径X1=65，初始尺寸（Z向原点）ZA=0，最终尺寸Z1=-35（abs）或Z1=35（inc：以ZA为基准）。

生成的程序指令为：

程序代码 注释

WORKPIECE（，，，"PIPE"，320，0，-35，-80，100，65） ；X1（abs），Z1（abs）

WORKPIECE（，，，"PIPE"，256，0，-35，-80，100，65） ；X1（abs），Z1（inc）

WORKPIECE（，，，"PIPE"，64，0，-35，-80，100，32.5） ；X1（inc），Z1（abs）

WORKPIECE（，，，"PIPE"，0，0，-35，-80，100，32.5） ；X1（inc），Z1（inc）

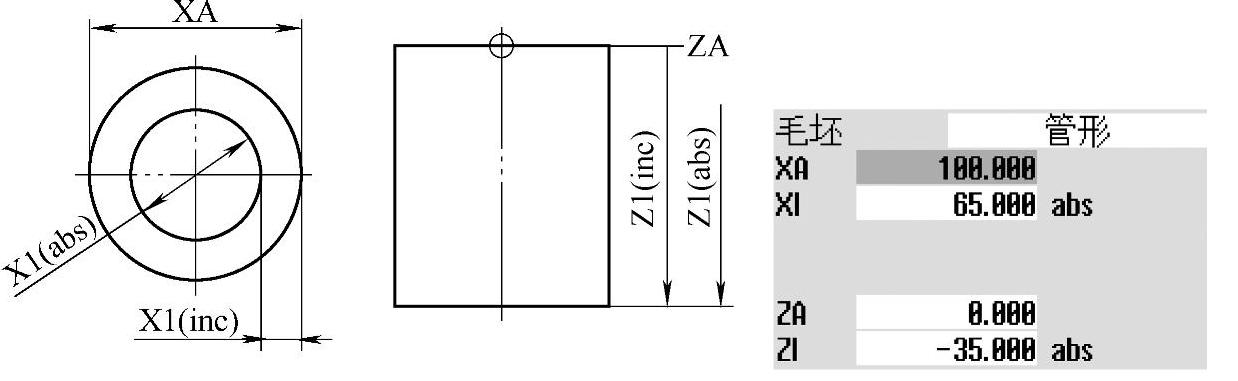

图7-6 创建“管形”毛坯的尺寸标注及对话框参数

提示：创建毛坯指令在编辑中可以执行被复制、粘贴，剪切等操作。若加工程序不再需要毛坯指令时，只能采用“剪切”操作将其删除。
