7.5.10  长孔铣削循环（LONGHOLE）

（1）指令功能 使用长孔铣削循环指令可以对一个或多个相同大小的长孔槽进行铣削粗加工。按照工件图样纵向槽的标注尺寸，可以为长孔槽确定一个相应的参考点。该长孔槽可以在工件表面上正交放置，也可以斜向放置。根据选择的刀具，可以选择平面方式和往复方式进刀策略切（插）入工件。

（2）编译后的程序格式参数列表 LONGHOLE（REAL RTP，REAL RFP，REAL SDIS，REAL_DP，REAL_DPR，INT NUM，REAL LENG，REAL_CPA，REAL_CPO，REAL RAD，REAL STA1，REAL INDA，REAL FFD，REAL FFP1，REAL MID，INT_VARI，INT_UMODE，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 长孔铣削循环尺寸标注图样及参数对话框如图7-38所示，编程操作界面说明见表7-24。

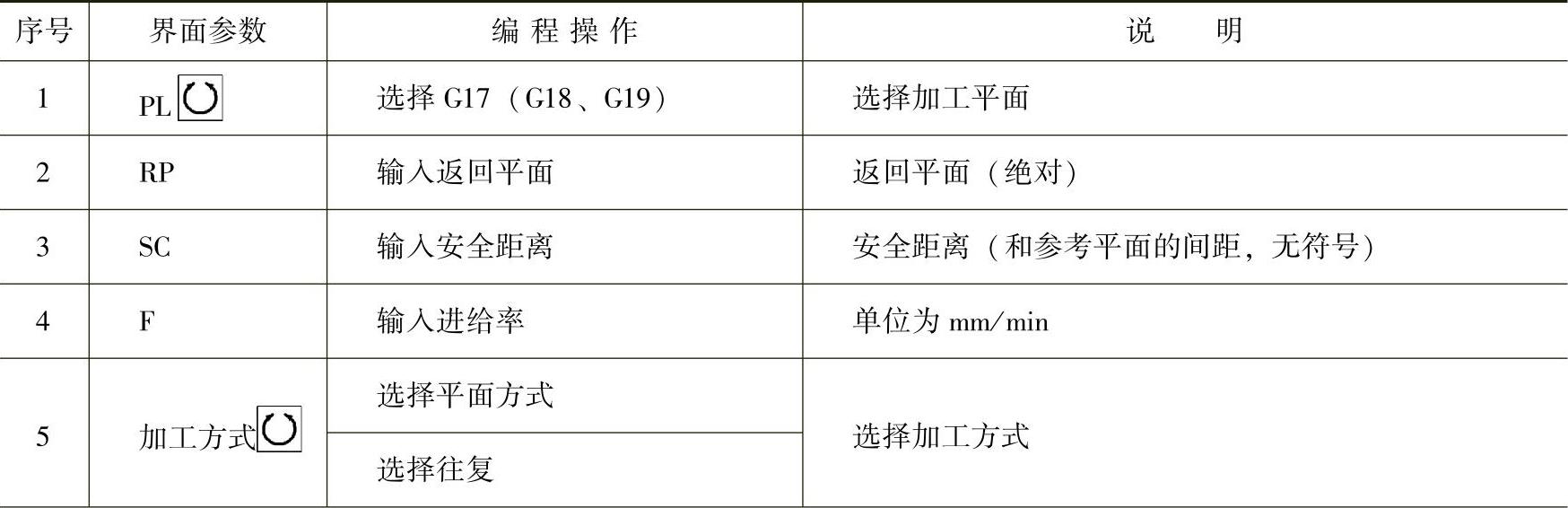

表7-24 长孔铣削循环编程操作界面说明

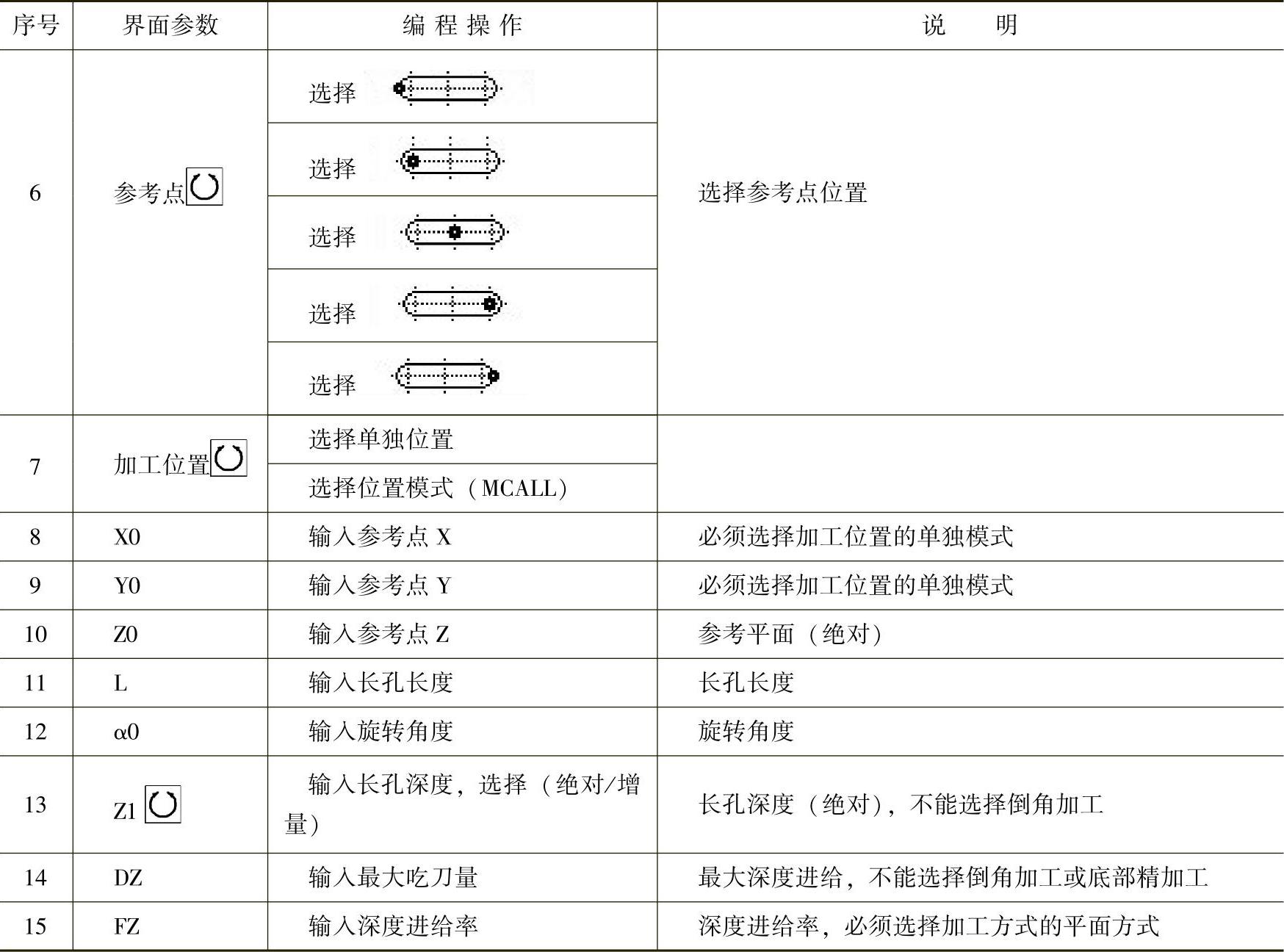

（续）

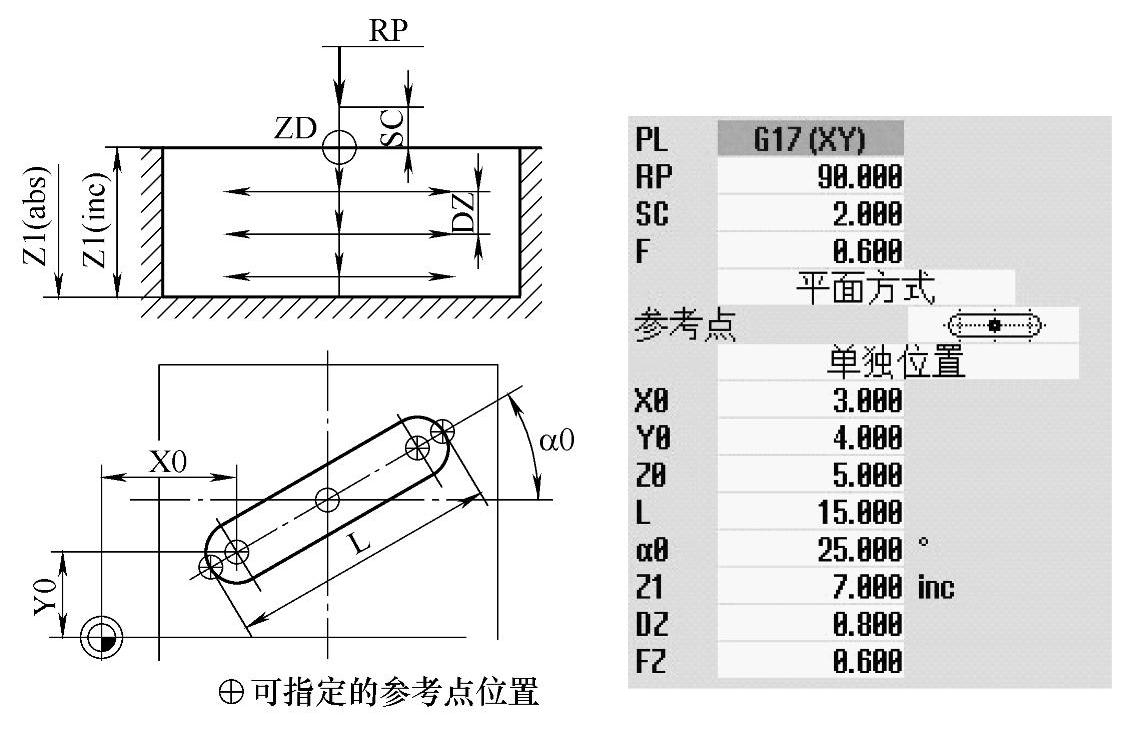

图7-38 长孔铣削循环尺寸标注图样及参数对话框
