8.5  圆弧径向分布的纵向槽循环指令（SLOT1）加工编程

如图8-7所示为圆弧径向分布的纵向槽，其图形特点是纵向槽的轴线穿过设定的编程原点的圆心，呈径向分布。

编程思路之一，可以考虑采用纵向槽循环指令的基础上，增加坐标系旋转和控制循环指令实现。

工件编程原点确定为工件上表面的对称中心处（G55）。选择第一个槽的中间位置为参考点，起始角度为20°，槽间的角度增量为72°，五个纵向槽均匀布置。刀具为ϕ6mm键槽立铣刀，采用垂直下刀方式加工。

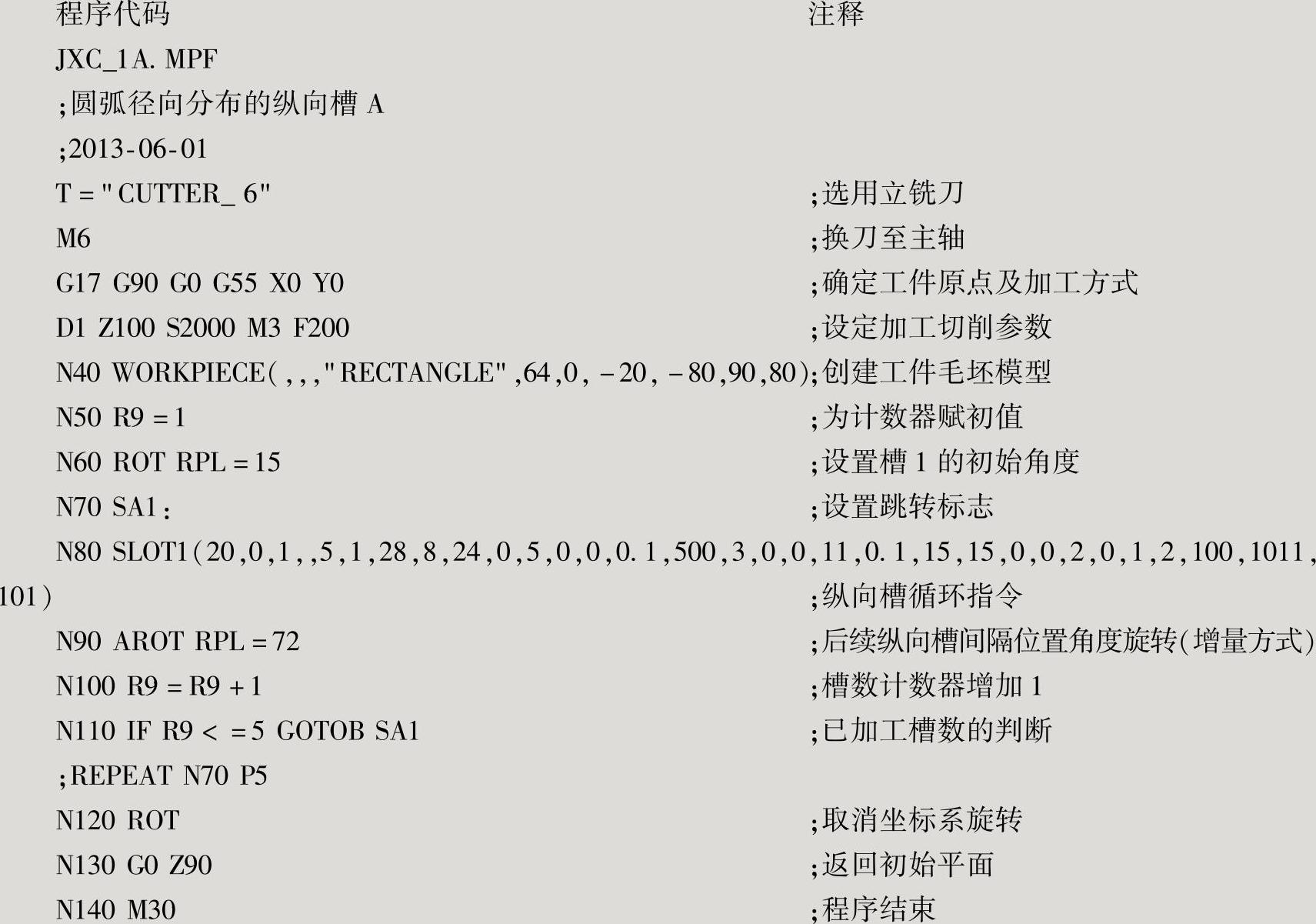

参考程序如下：

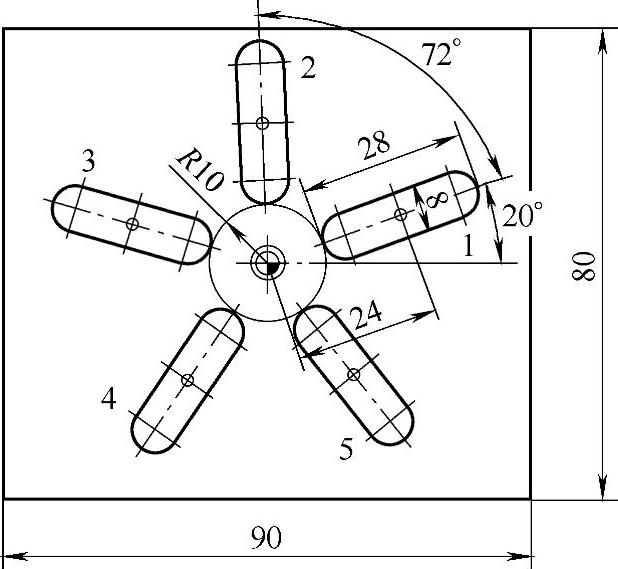

图8-7 径向分布的纵向槽加工编程

编程说明：槽1应当按照水平位置摆放，即初始角度α0=0°，图样摆放的初始角度20°，可使用坐标系旋转指令ROT RPL=20（加工平面XY旋转，也可使用ROT Z=20）来解决。如果循环指令中设置了初始角度20°，则会使纵向槽的分布发生变形。因为纵向槽的初始角度是以槽的参考点位置与第一轴（立式机床为水平轴X）的交角。

编程思路之二，使用圆周阵列孔循环指令（HOLES2）工艺钻孔模式编写5个圆弧径向分布的纵向槽的加工程序。

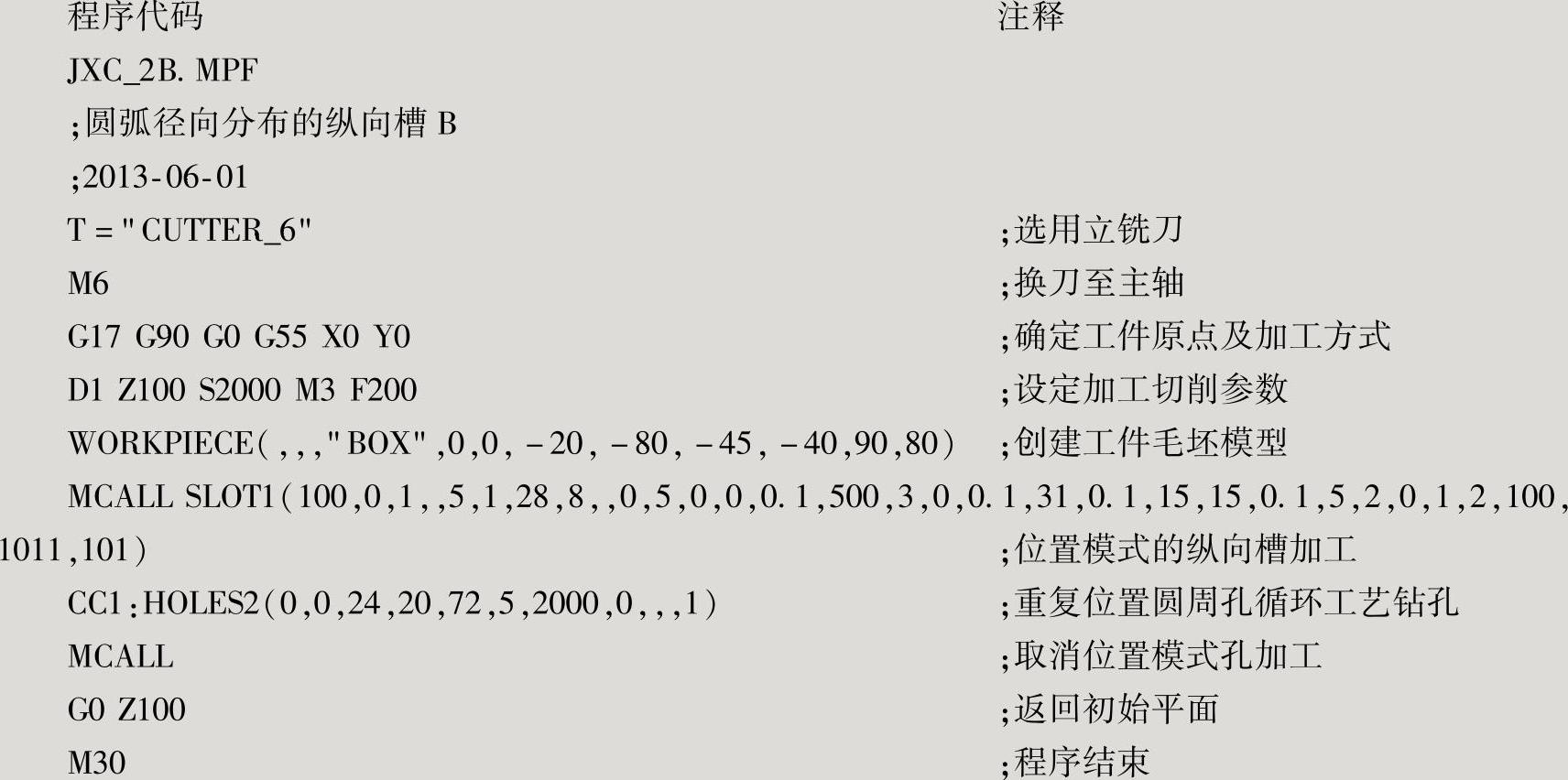

参考程序如下：
