7.2.4  创建毛坯类型：圆柱体（CYLINDER）

（1）创建毛坯外形 圆柱形毛坯是典型的长圆柱形体，按照毛坯外形的特点，毛坯横截面（XA）由外直径ϕ数据确定，高度尺寸（Z1）既可以使用绝对尺寸（abs）也可以使用相对尺寸（inc）方式确定，如图7-5所示。

（2）设定的编程原点 编程原点（X0，Y0）设定在毛坯上表面的圆心处，初始尺寸（ZA：Z向原点）将依输入数据确定，一般设定在毛坯上表面。

（3）编辑完成的程序格式示例 毛坯外形尺寸：外直径为ϕ90，初始尺寸（Z向原点）ZA=0，最终尺寸Z1=-45（abs）或Z1=45（inc：以ZA为基准）。

生成的程序指令为：

程序代码 注释

WORKPIECE（，，，"CYLINDER"，64，0，45，-80，90） ；Z1（abs）

WORKPIECE（，，，"CYLINDER"，0，0，45，-80，90） ；Z1（inc）

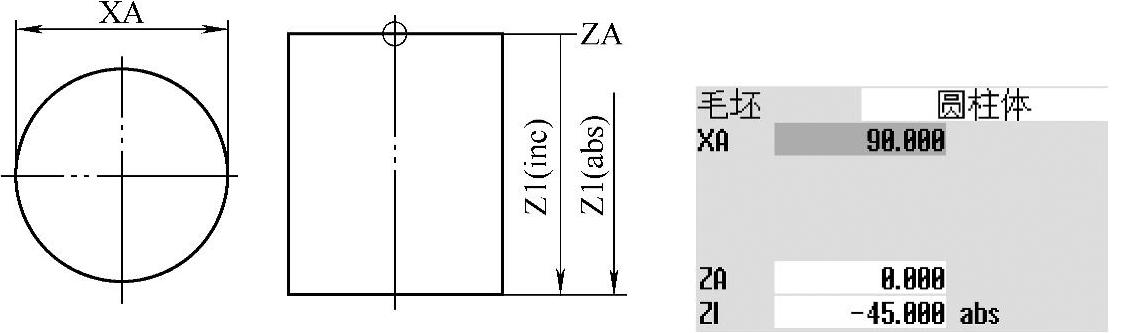

图7-5 创建“圆柱体”毛坯的尺寸标注及对话框参数
