7.5.3  圆形腔铣削循环（POCKET4）

7.5.3 圆形腔铣削循环（POCKET4）

（1）指令功能 圆形腔铣削属于型腔铣削中的一种，一般用于封闭的圆形凹型腔体的粗加工、精加工、侧壁精加工和倒角加工。该圆形腔可以是没有预先钻孔的完整加工形式也可以为已经预先钻孔的再加工形式。根据选择的刀具可以配合预钻孔方式进行铣削，或选择的预钻孔、垂直、螺旋线和往复方式进刀策略切（插）入工件，其加工方式始终为从内向外方式铣削。

根据选择的刀具可以配合预钻孔方式进行铣削，或选择的进刀策略切（插）入工件，其加工方式为平面方式和螺旋线方式，且始终为从内向外方式的铣削。

（2）编译后的程序格式参数列表 POCKET4（REAL_RTP，REAL_RFP，REAL_SDIS，REAL_DP，REAL_CDIAM，REAL_PA，REAL_PO，REAL_MID，REAL_FAL，REAL_FALD，REAL_FFP1，REAL_FFD，INT_CDIR，INT_VARI，REAL_MIDA，REAL_AP1，RE-AL_AD，REAL_RAD1，REAL_DP1，INT_UMODE，REAL_FS，REAL_ZFS，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 圆形腔铣削循环尺寸标注图样及参数对话框如图7-28和图7-29所示，编程操作界面说明见表7-17，编译后的程序格式列表单（略）。

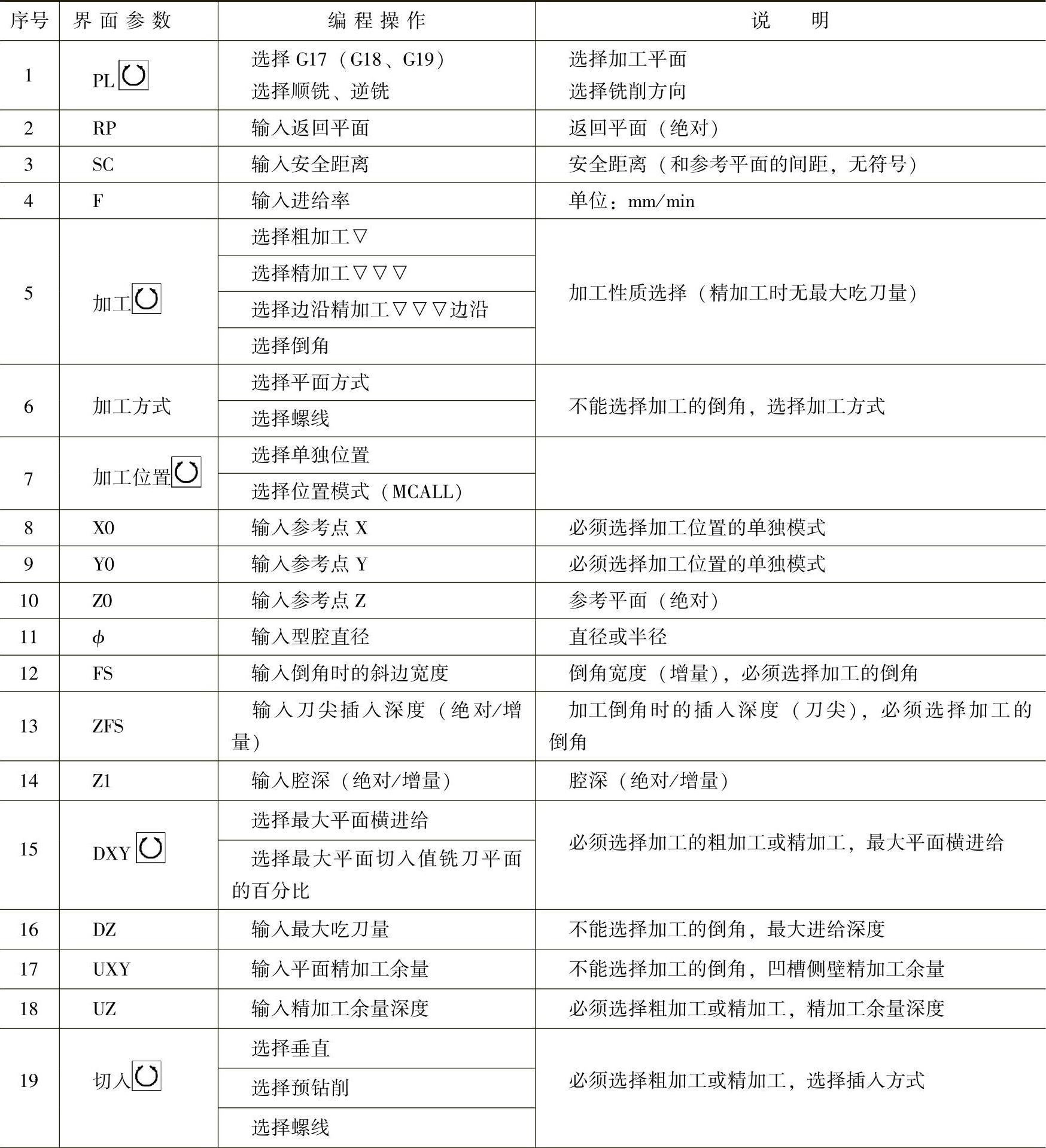

表7-17 圆形腔铣削循环编程操作界面说明

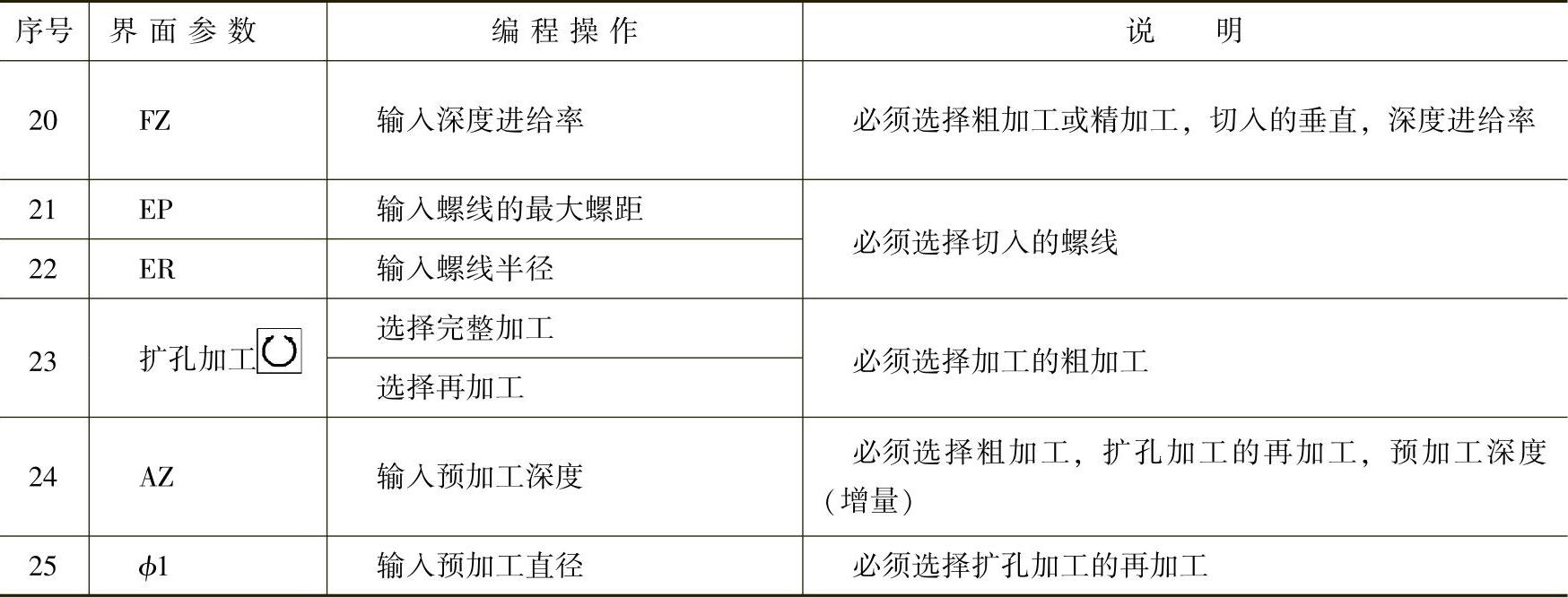

（续）

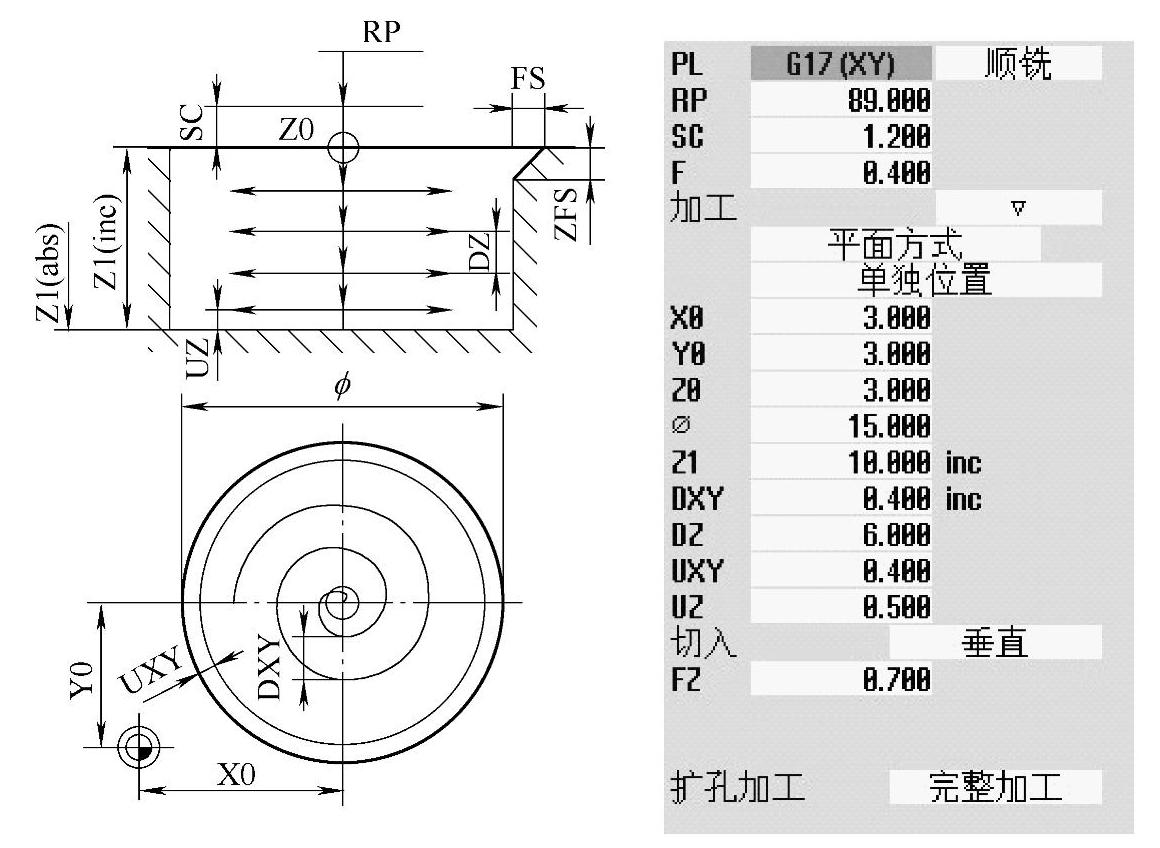

图7-28 圆形腔铣削循环尺寸标注图样及参数对话框

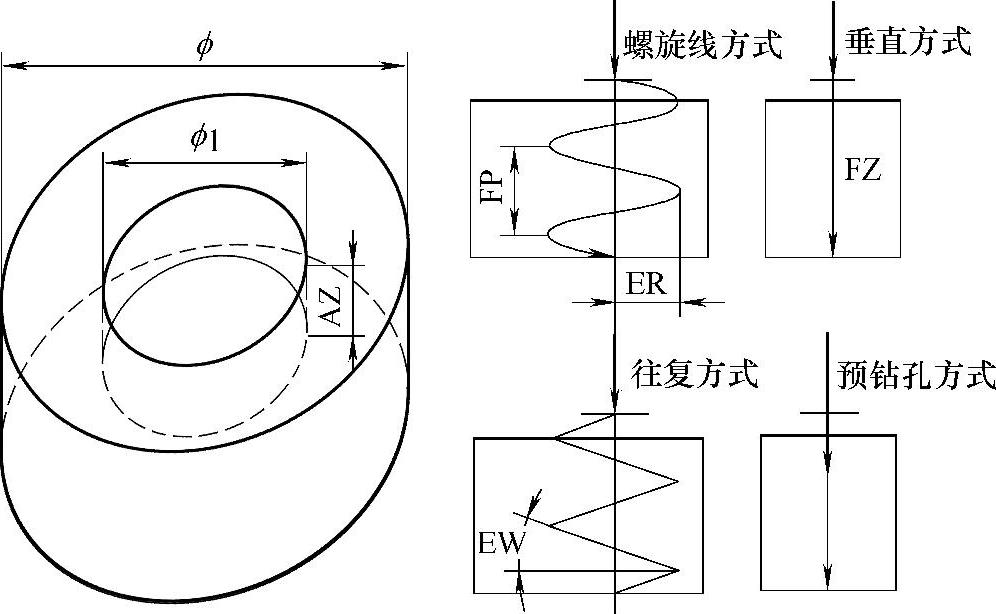

图7-29 圆形腔铣削循环预留型腔尺寸及下刀方式尺寸
