7.4.11  圆周孔循环（HOLES2）

（1）指令功能

1）使用“位置”模式下的“位置圆弧”循环可以在平面上编写带定义半径的、按整圆或节距圆弧分布的任意多个等角度间距位置孔的加工模式。其中第1个孔的基本旋转角度α0取决于相对于X轴的位置角度。

2）选用“分布图样”选项，钻孔中可以按照直线或圆弧轨迹将刀具运行到下一个孔位。

（2）编译后的程序格式参数列表 HOLES2（REAL CPA，REAL CPO，REAL RAD，REAL STA1，REAL INDA，INT NUM，INT_VARI，INT_UMODE，STRING[200]_HIDE，INT_NSP，INT_DMODE）。

（3）编程操作界面 圆周孔循环参数对话框如图7-21所示，尺寸标注图样如图7-22所示，编程操作界面说明见表7-13。

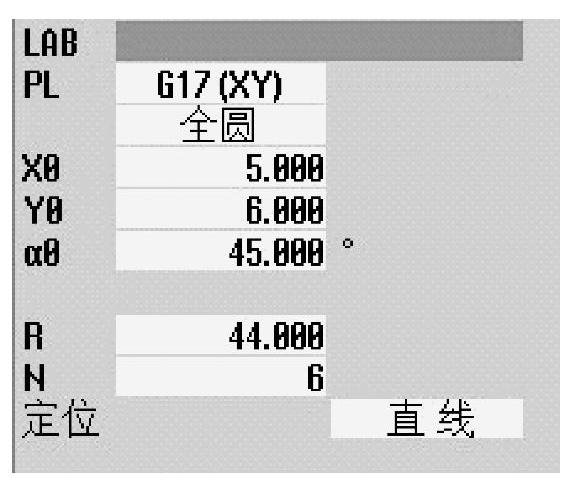

图7-21 圆周孔循环参数对话框

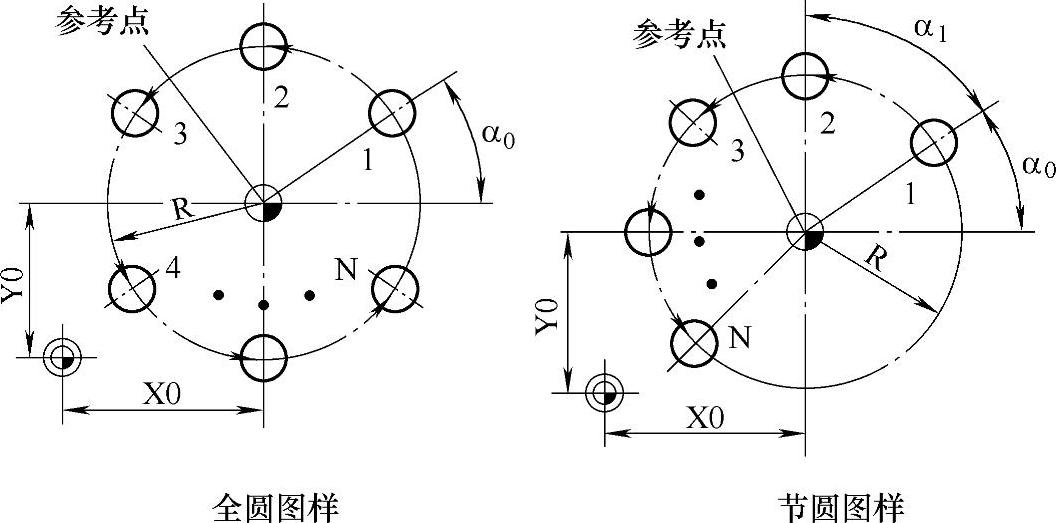

图7-22 圆周孔循环尺寸标注图样

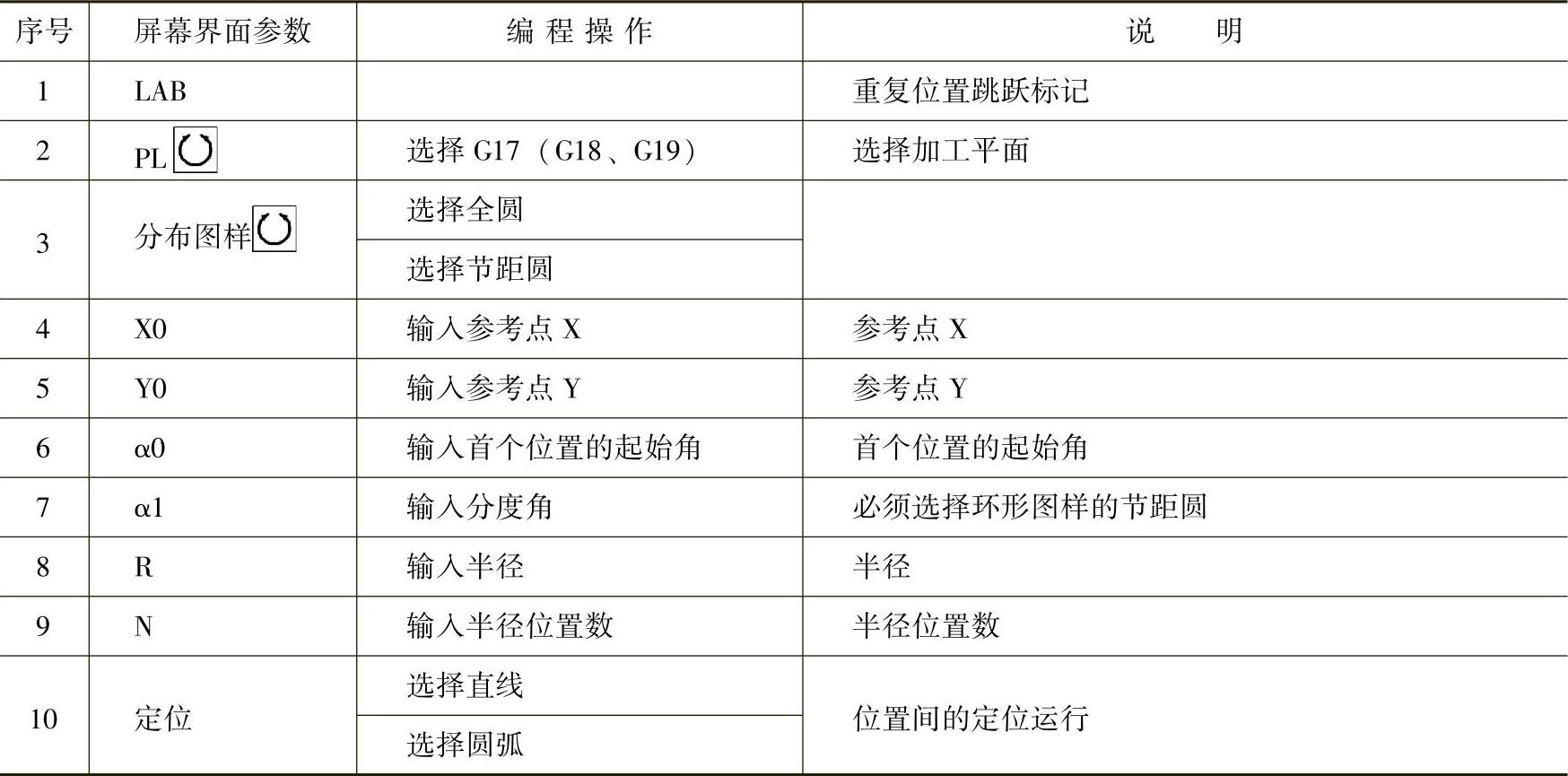

表7-13 圆周孔循环编程操作界面说明
