7.4.10  框架和方阵孔循环（CYCLE801）

（1）指令功能

1）使用“位置”模式循环可以选用“方阵”（也称为“栅格”）选项，在平面上编写一条或几条平行直线上的等距分布位置孔的加工模式。

2）使用“位置”模式循环可以选用“框架”选项，在平面上编写孔位置在一个框架上等距分布的任意多个直线位置孔的加工模式。如果框架呈菱形，则要编写角度αX或αY。

（2）编译后的程序格式参数列表 CYCLE801（REAL_SPCA，REAL_SPCO，REAL_STA，REAL_DIS1，REAL_DIS2，INT_NUM1，INT_NUM2，INT_VARI，INT_UMODE，REAL_ANG1，REAL_ANG2，STRING[200]_HIDE，INT_NSP，INT_DMODE）。

（3）编程操作界面 框架孔循环尺寸标注图样及参数对话框如图7-19所示，方阵孔循环尺寸标注图样如图7-20所示，编程操作界面说明见表7-12。

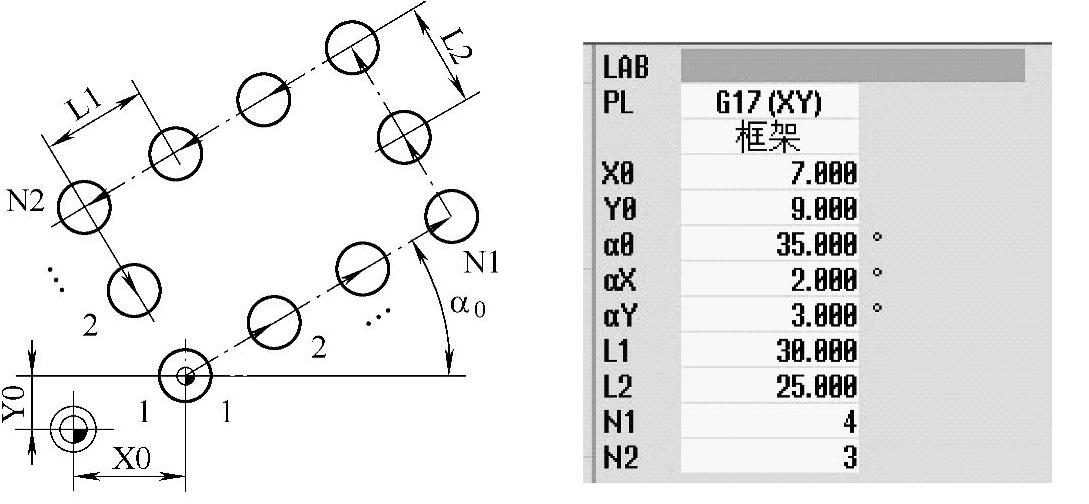

图7-19 框架孔循环尺寸标注图样及参数对话框

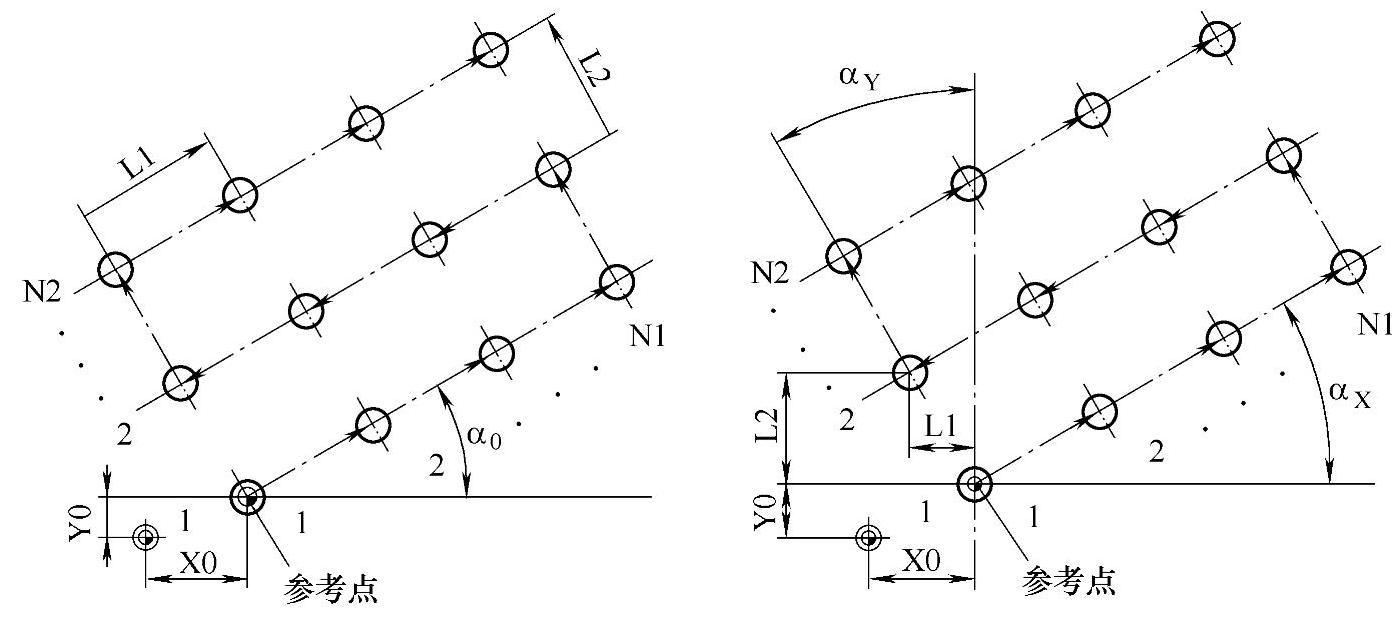

图7-20 方阵孔循环尺寸标注图样

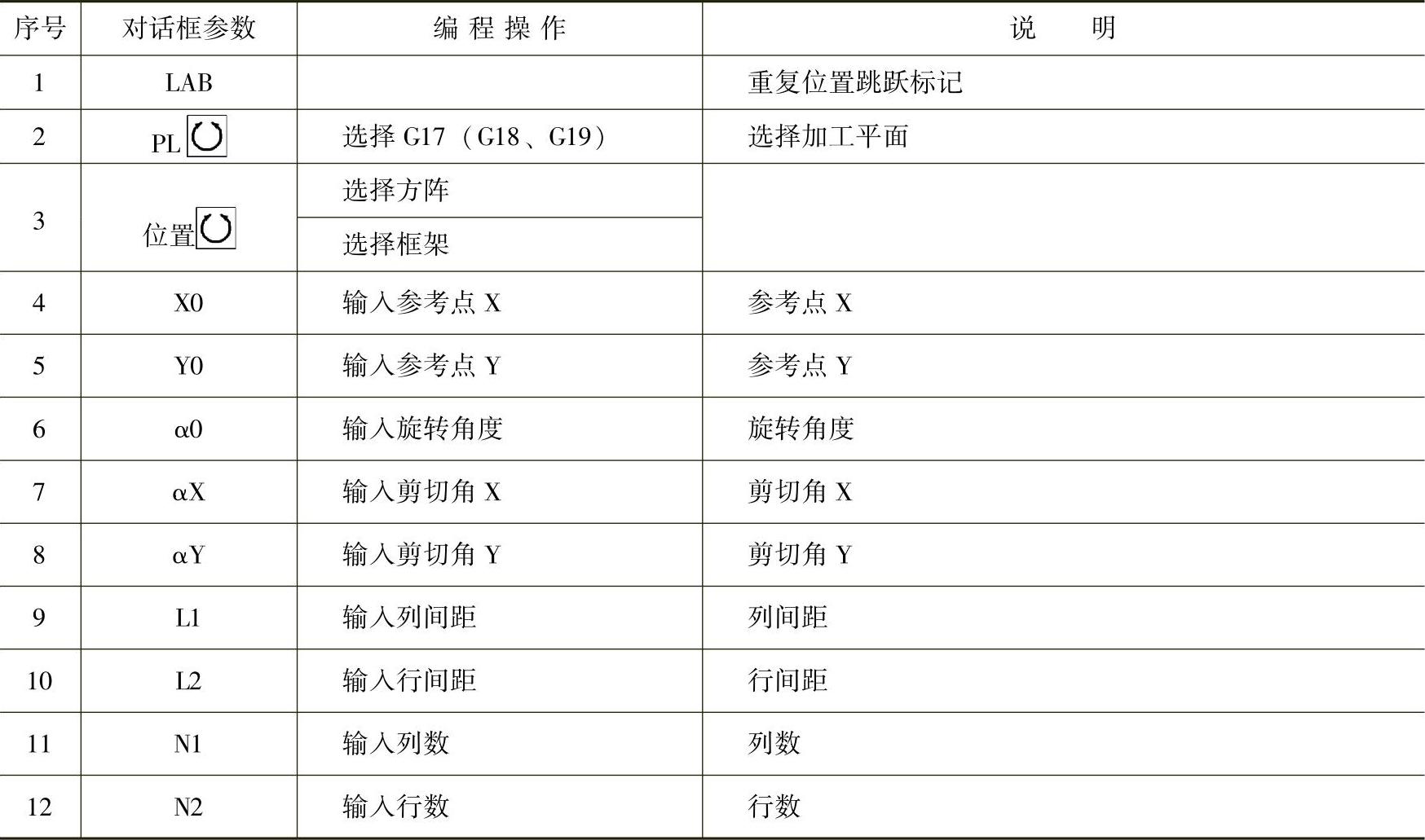

表7-12 方阵/框架孔循环界面编程操作说明
