3.10.2  轮廓基准：一条直线（ANG）

3.10.2 轮廓基准：一条直线（ANG）

该编程指令的应用前提是NC程序满足以下条件：

1）指定工作平面被激活（有效的工作平面为G17平面）。也可以指定在其他工作平面上进行轮廓段编程。

2）为角度、半径和倒角定义下列指令：ANG（角度）、RND（半径）和CHR（倒角）。

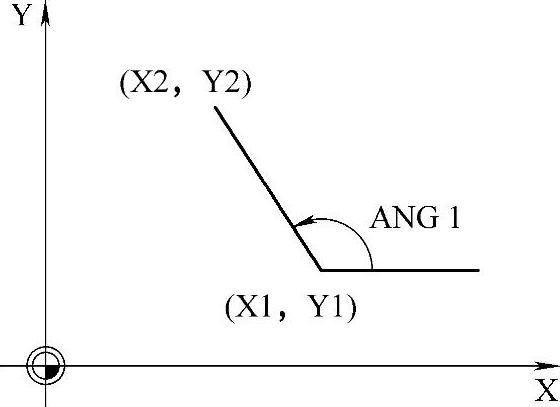

（1）指令功能 通过以下的数据来定义直线的终点：角度ANG和一个直角终点坐标（X2或Y2），如图3-45所示。

图3-45 一条直线（ANG）编程

（2）编程格式

X... ANG=...

Y... ANG=...

（3）指令参数说明

X：X方向上的终点坐标。

Y：Y方向上的终点坐标。

ANG：用于角度编程的名称，给定的值（角度）取决于有效工作平面的横坐标。

在图3-45中，ANG为直线的角度，在指定工作平面上与水平轴的夹角；（X1，Y1）为直线的起始坐标；（X2，Y2）为直线的终点坐标。

（4）编程示例

程序代码 注释

N10 X5 Y70 F1000 G17 ；移动到起始位置

N20 X88.8 ANG=110 ；带指定角度的直线

N30...

或

N10 X5 Y70 F1000 G17 ；移动到起始位置

N20 Y39.5 ANG=110 ；带指定角度的直线

N30...
