7.5.2  矩形腔铣削循环（POCKET3）

（1）指令功能 矩形腔铣削属于型腔铣削中的一种，一般用于封闭（也可以扩展为半开放）的凹型腔体的粗加工、精加工、侧壁精加工和倒角加工。该矩形槽可以在工件表面上正交放置，也可以斜向放置；可以是没有预留凹腔的完整加工形式也可以为已经预留有一个凹腔的再加工形式。根据选择的刀具可以配合预钻孔方式进行铣削，或选择预钻孔、垂直、螺旋线和往复方式的进刀策略切（插）入工件，其加工方式始终为从内向外方式铣削。

（2）编译后的程序格式参数列表 POCKET3（REAL_RTP，REAL_RFP，REAL_SDIS，RE_- AL_DP，REAL_LENG，REAL_WID，REAL_CRAD，REAL_PA，REAL_PO，REAL_STA，REAL_MID，REAL_FAL，REAL_FALD，REAL_FFP1，REAL_FFD，INT_CDIR，INT_VARI，REAL_MIDA，REAL_AP1，REAL_AP2，REAL_AD，REAL_RAD1，REAL_DP1，INT_UMODE，REAL_FS，REAL_ZFS，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 矩形腔铣削循环尺寸标注图样及参数对话框如图7-26和图7-27所示，编程操作界面说明见表7-16。

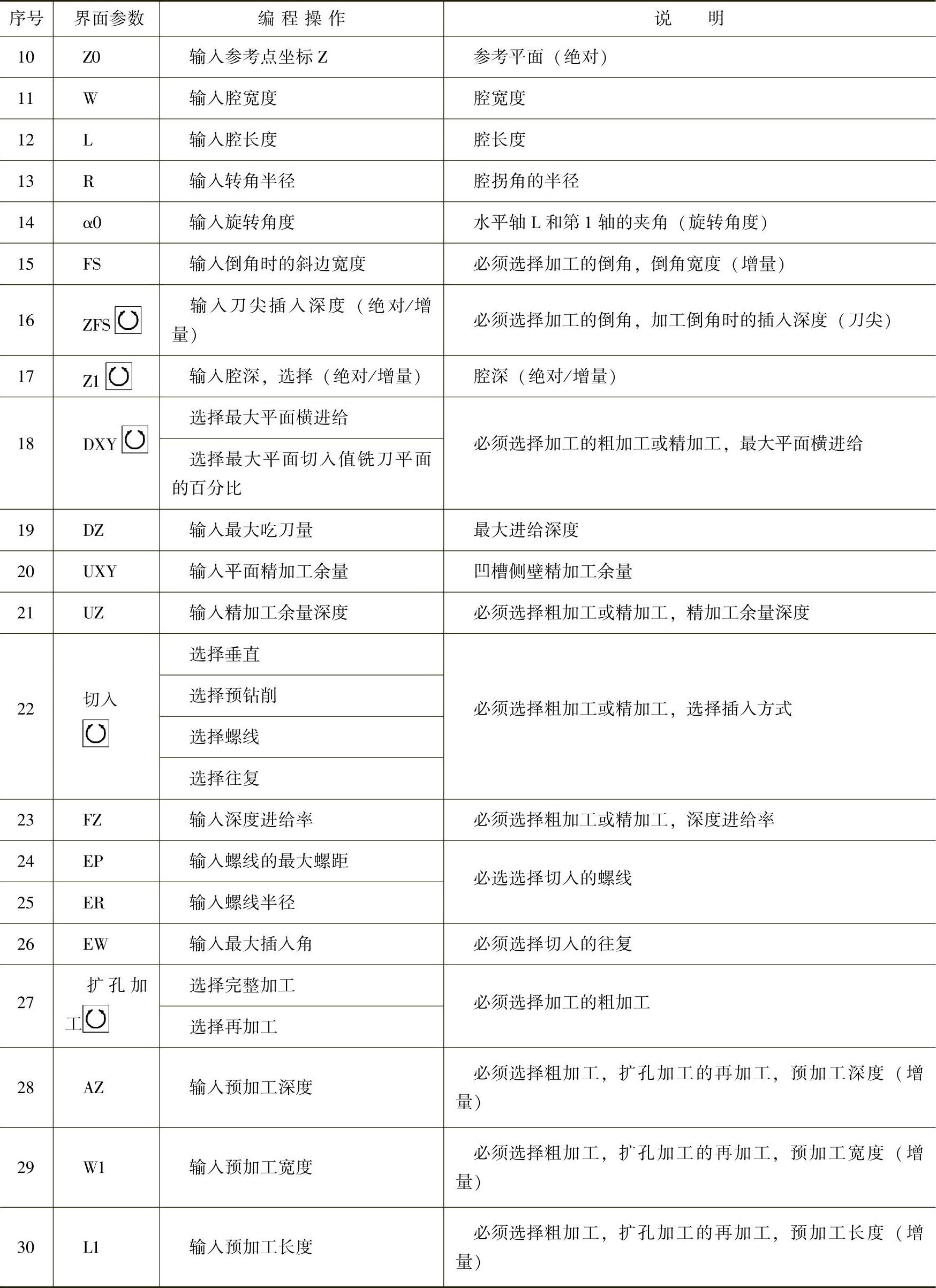

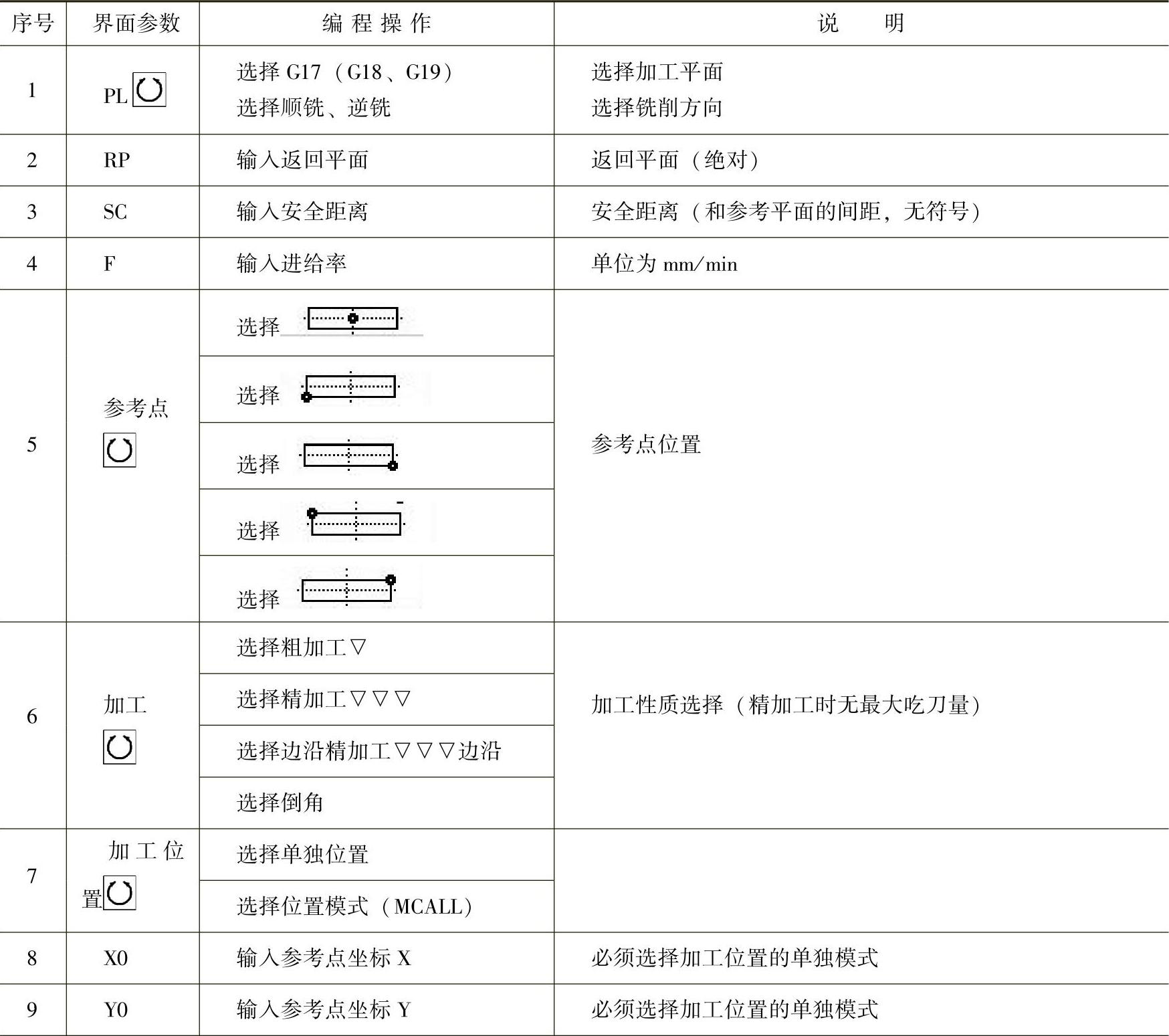

表7-16 矩形腔铣削循环编程操作界面说明

（续）

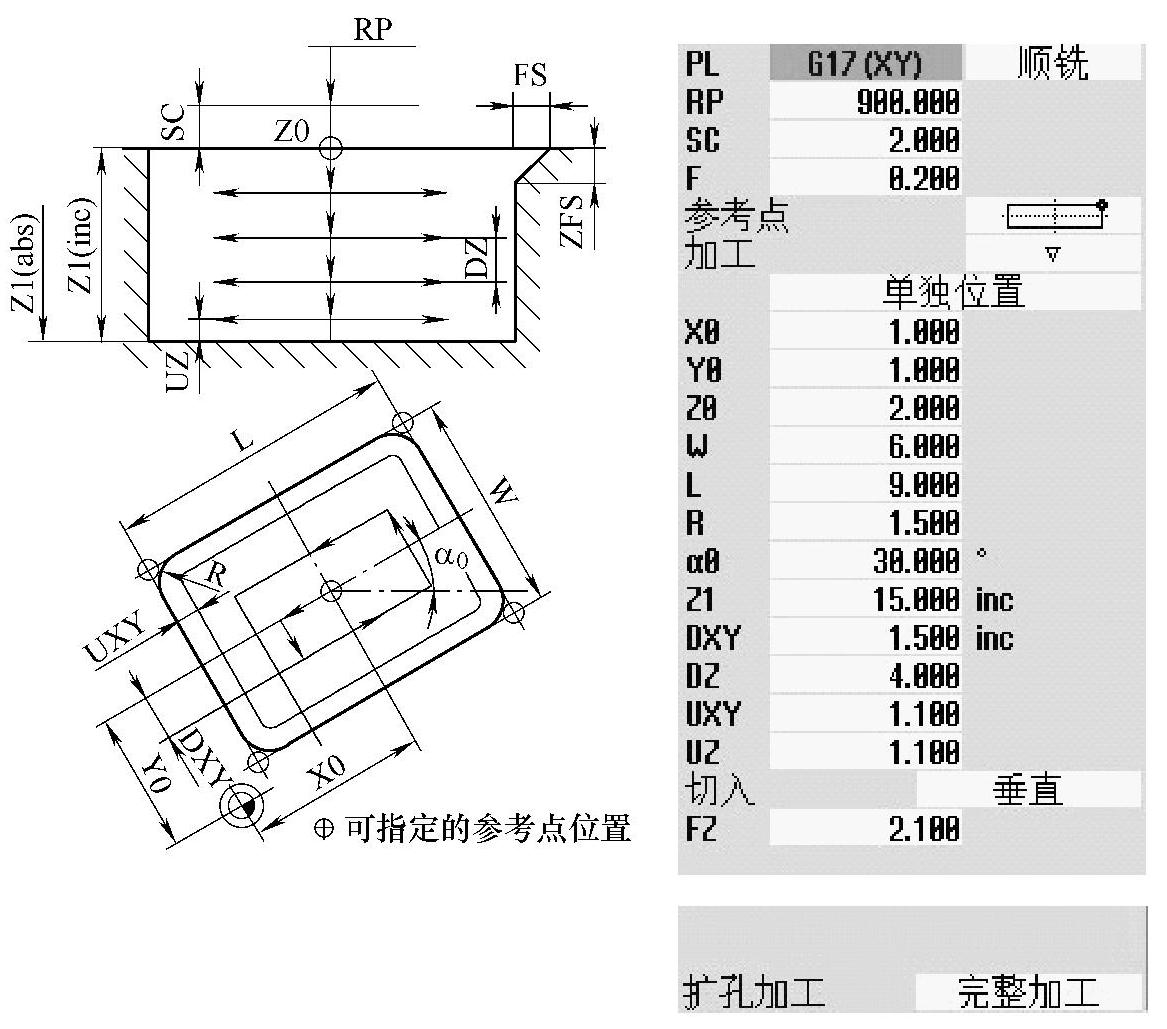

图7-26 矩形腔铣削循环尺寸标注图样及参数对话框

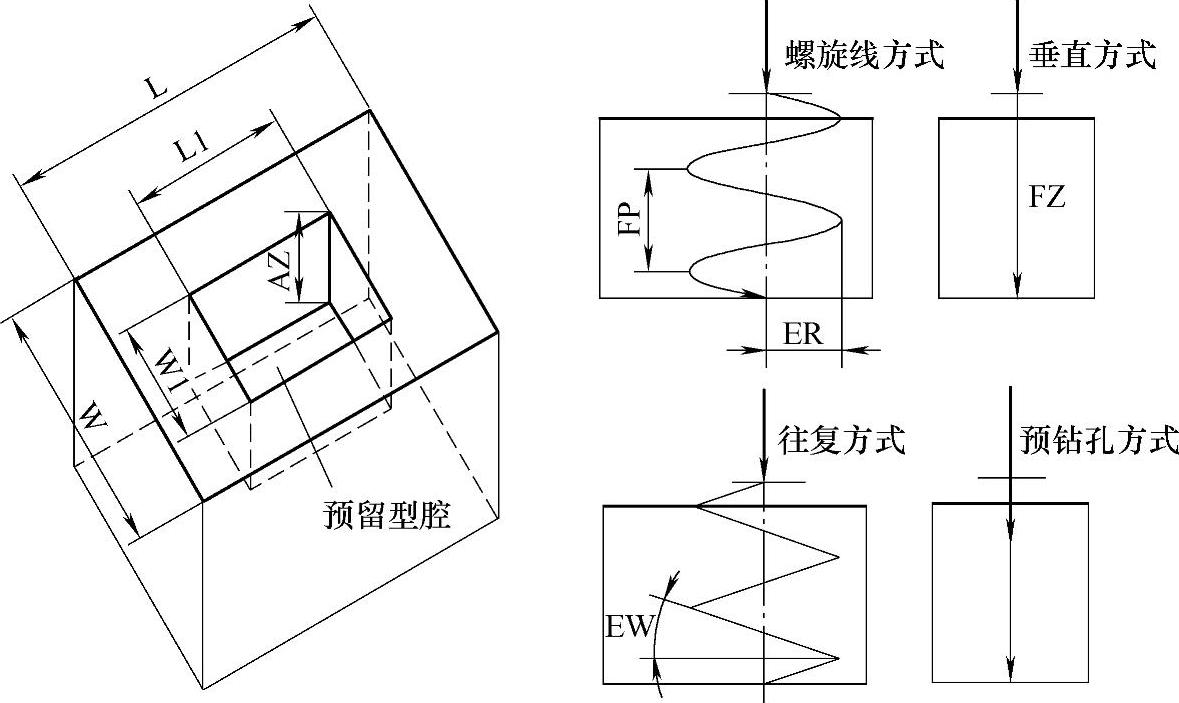

图7-27 矩形腔铣削循环预留型腔尺寸及下刀方式尺寸
