7.2.1  创建毛坯类型：六面体中心

（1）创建毛坯外形（RECTANGLE） “六面体中心”形式的毛坯是六面体毛坯的一个特殊形式。按照毛坯外形的特点，毛坯上表面尺寸（宽W和长L）是以对称法标注的数据来确定的，高度尺寸（Z1）既可以使用绝对尺寸（abs），也可以使用相对尺寸（inc）方式确定，如图7-2所示。

屏幕界面上数据输入栏的背景色为白色和橙黄色，图形标注尺寸符为黑色和橙黄色。当使用方向键在数据输入栏上移动光标时，上述颜色将发生变化。当前输入数据栏的背景色显示为（橙黄色），同时屏幕上示意图形上相应的标注尺寸改变为橙黄色。

如果某一数据栏输入的数据不符合毛坯图形的规律并将光标移开后，该数据栏背景色将变成浅粉色。如将宽度尺寸输入成“-120”，背景色变成浅粉色，再次将光标移到此栏时，屏幕上显示“毛坯宽度太小”的信息。

（2）设定的编程原点 编程原点（X0，Y0）设定在毛坯上表面的对称中心处，初始尺寸（ZA：Z向原点）将依输入尺寸数据（abs）确定，一般设定在上表面。

（3）编辑完成的程序格式示例 毛坯外形尺寸：毛坯宽度W=100mm，毛坯长度L=140mm，初始尺寸（Z向原点）ZA=0，最终尺寸Z1=-25（abs）或Z1=25（inc：以ZA为基准）。

生成的程序指令为：

程序代码 注释

WORKPIECE（，，，"RECTANGLE"，64，0，-25，-80，140，100） ；abs尺寸方式

WORKPIECE（，，，"RECTANGLE"，0，0，-25，-80，140，100） ；inc尺寸方式

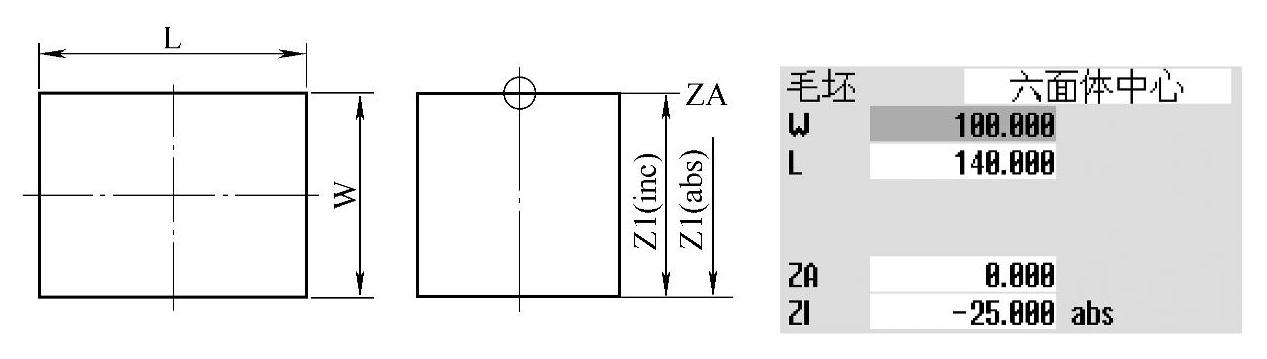

图7-2 创建“六面体中心”毛坯的尺寸标注及对话框参数
