3.3.2  工作平面选择（G17，G18，G19）

3.3.2 工作平面选择（G17，G18，G19）

（1）指令功能 NC程序必须包含指定加工所在平面。每两个坐标轴就可以确定一个工作平面。而第三根坐标轴垂直于该平面并确定刀具的进给方向（如用于2D加工）。只有这样，控制系统才能在处理NC程序时正确计算刀具补偿值，确定用于刀具长度补偿的进刀方向（与刀具类型相关），确定圆弧插补编程的平面；此外，在极坐标系中，工作平面的数据同样很重要。

铣削加工（三轴）时的工作平面如图3-10所示，进刀方向如图3-11所示。

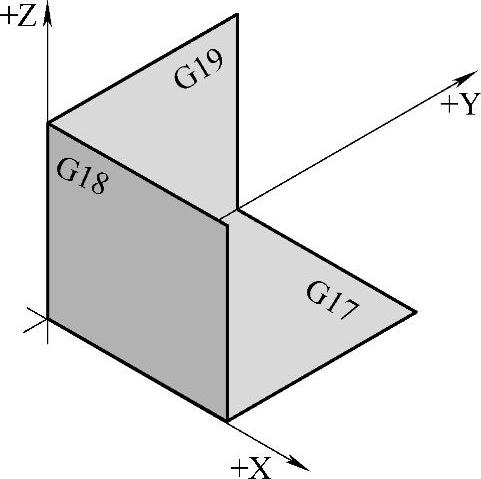

图3-10 铣削加工时的工作平面

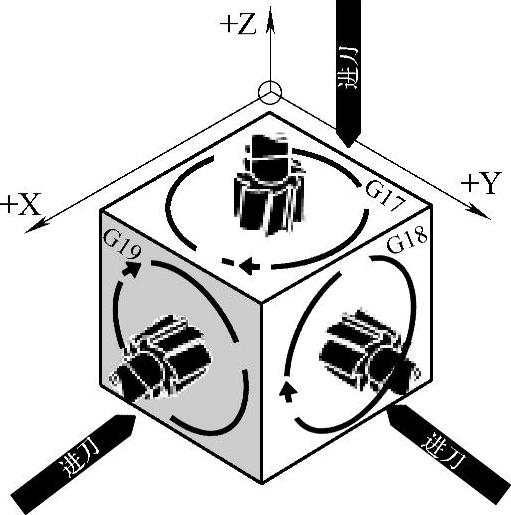

图3-11 （三轴）铣削加工时进刀方向

（2）指令格式与参数说明 在NC程序中使用G指令G17、G18和G19对工作平面进行如下定义：

G17：工件平面XY，平面选择第1和第2几何轴，进刀方向Z。

G18：工件平面ZX，平面选择第3和第1几何轴，进刀方向Y。

G19：工作平面YZ，平面选择第2和第3几何轴，进刀方向X。

在初始设置中，铣削默认的工作平面是G17（X/Y平面）。在调用刀具路径补偿G41/G42时，必须指定工作平面，这样控制系统才可以正确补偿刀具长度和刀具半径。

建议在开始编写程序时就确定工作平面G17、G18或G19。
