2.2.5  测量刀具

2.2.5 测量刀具

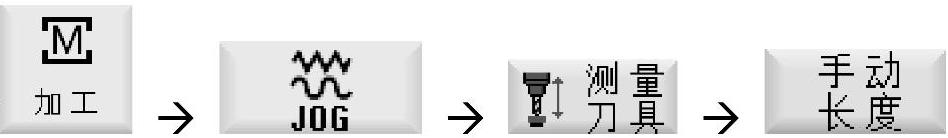

手动测量刀具的过程如下：按【基本菜单选择】键，再依次按→→→或。

在手动测量时，将刀具手动移动到一个已知的参考点，以测出刀具长度、半径或者直径。然后，控制系统通过刀架参考点的位置以及参考点的位置计算刀具补偿数据。测量结果将被直接输入到所选择的刀具、刀沿号D和备用刀具ST号的补偿数据中。

在测量刀具长度时，既可使用工件，也可使用机床坐标系中的一个固定点来作为参考点，比如一个机械测压计或者一个与长度量规相连的固定点。

在确定半径或直径时，总是使用工件作为参考点。通过机床数据可以确定所测量的是刀具半径还是直径。

（1）手动测量刀具长度的步骤

1）更换需要测量的刀具。

2）按【基本菜单选择】键。

3）依次按。

4）选择刀沿号D和备用刀具编号ST。

5）选择参考点类型，并输入参考点的坐标值Z0（例如当前位置为Z=2）。

6）移动刀具并逼近已知的机床参考点，比如工件上沿Z2的位置。

7）按软键〖设置长度〗，刀具长度将自动计算并输入到刀具列表对应的刀具补偿值中，如图2-13所示。

图2-13 测量刀具长度

说明：只能对激活的刀具进行测量，该功能不支持对3D测头类型刀具进行测量。

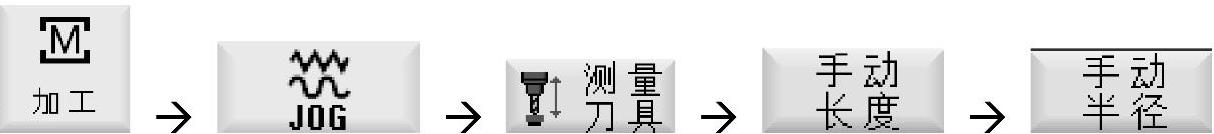

（2）手动测量刀具半径或直径的步骤

1）更换需要测量的刀具到主轴。

2）按【基本菜单选择】键。

3）依次按。

4）选择刀沿号D和备用刀具编号ST。

5）选择参考工件测量轴，并输入参考工件测量轴的坐标值。

6）移动刀具并逼近已知的机床参考点，如工件的上沿。

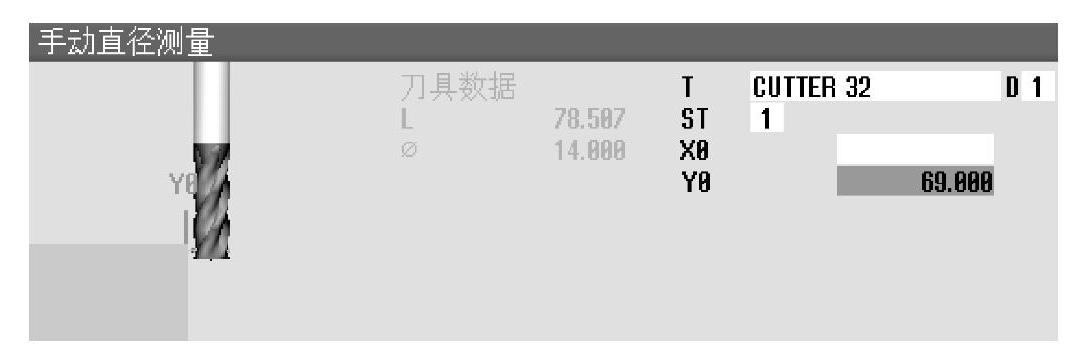

7）按软键〖设置直径〗，刀具半径或直径将自动计算并输入到刀具列表对应的刀具补偿值中，如图2-14所示。

图2-14 测量刀具直径
