8.6 轮廓铣削循环编程中的“轮廓编辑计算器”的操作说明
轮廓铣削循环指令是非常实用的循环指令，也是828D数控铣削系统的一个特色。使用轮廓铣削循环指令时，需要将零件轮廓图形编辑成“系统图形指令”，以便数控系统对其进行计算与分析。这种编辑方法与过程称为“轮廓编辑器”，其基本使用与操作方法简单说明如下：
（1）平面功能区划分 屏幕自左至右分为四个功能区。最左侧区为图素编辑“进程树”显示区；其次是轮廓图形显示区，第三个是图素几何尺寸数值输入区，最右侧是操作软键区，如图8-8所示。

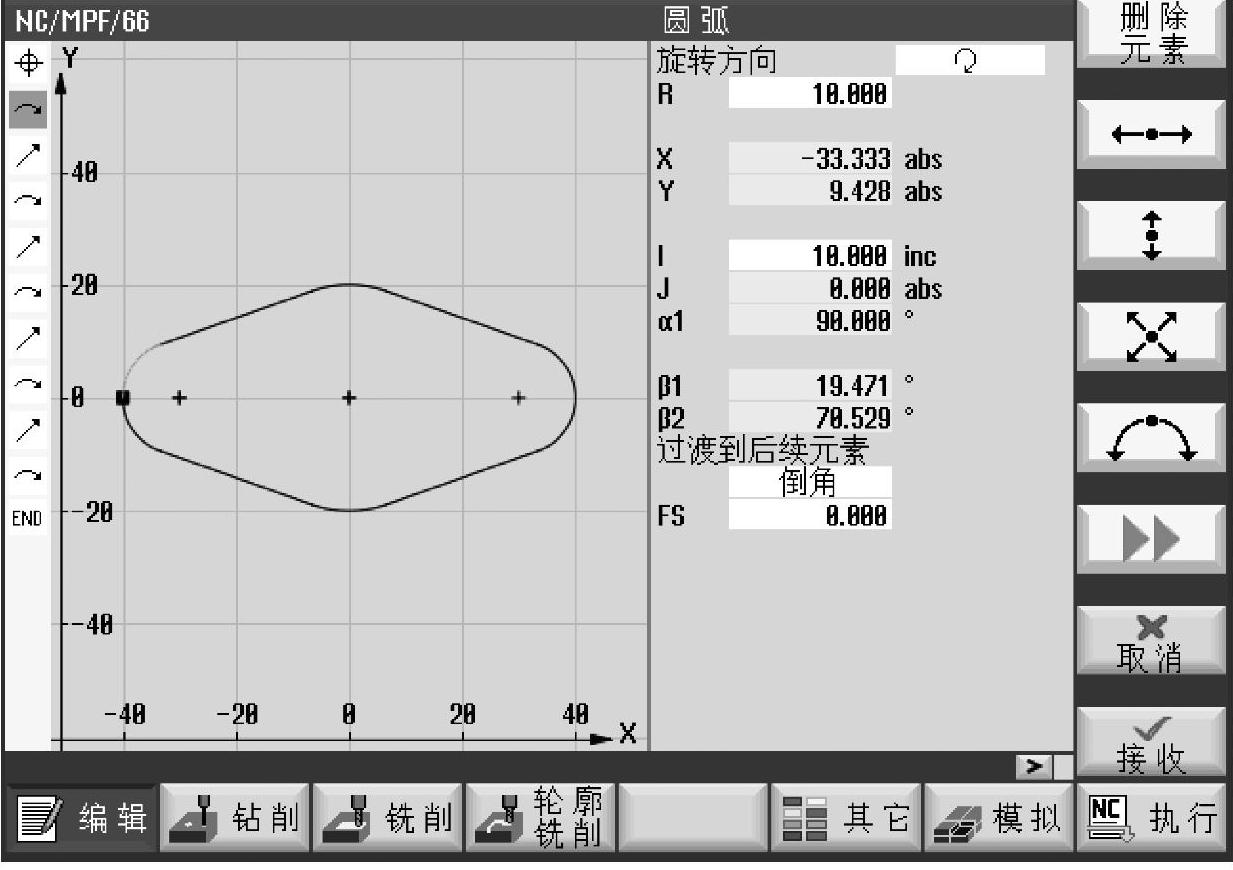

图8-8 轮廓编辑器界面
1）图素编辑“进程树”显示区：自上而下，按照编辑顺序排列编辑符号，每个符号对应着一个图素或编辑操作动作。
2）轮廓图形显示区：在彩色界面下，显示对应图形及标注尺寸的对应关系。标注尺寸与图素几何尺寸输入区中不同的数值形式同步变化，且该尺寸的颜色变成深黄色。基准点图素用篮圈表示。点坐标的标注尺寸颜色不发生变化。
3）图素几何尺寸数值输入区：用于在系统屏幕上输入图素尺寸数据，选择加工方式、切削参数及相关刀具路径参数等。尺寸数据为非绝对方式，绝对方式或相对方式。与轮廓图形显示区相对应。变为深黄色的栏目为输入栏，不变色的栏目为关联尺寸栏，关联栏目不能输入数值。
4）操作软键区：竖直排列的功能软键，根据标注的字符含义或图形含义选择操作。
（2）非垂直直线角度规定 以加工平面第一轴的正方向为0°，顺时针转角为负值，逆时针转角为正值。
（3）光标键的功能
1）按光标键◀，接受输入数值，并在屏幕上画出轮廓线条（当前轮廓图素为深黄色），再按此键，则进入程序编辑器界面。
2）按光标键▶，调出图素几何尺寸显示和数值输入界面，激活数值输入框。
光标键◀和▶为界面互逆操作功能形式。
3）按光标键▲和▼，在激活的功能区，可以选择相应的项目（图素符或输入栏目）。
（4）轮廓编辑器的使用
1）在编辑界面内，每个生成的循环指令行最后都有一个符号：→，表示光标右键，按光标键▶，屏幕将进入循环参数输入界面。而在循环参数输入界面，按光标键◀可直接退出当前界面，返回程序编辑界面。
2）第一次使用“轮廓编辑器”时，在屏幕最左侧的“图素符与编辑操作符显示区”的最上边存在两个功能符号：第一个为“
”符号，下面有一个END。这两个符号是不能删除的。编辑图形轮廓时，首先需要确定图形起点的坐标位置，其后的轮廓图素按照规划好的方向分别插入上述两个符号之间。若有问题，可以回退修改。
3）在输入坐标值数据有明显错误时，如忽视了坐标值的正负号，屏幕上将弹出提示框“放弃输入几何值相矛盾”，且拒绝输入下一个数值。此时，应检查前面所输入数据的正确性。
4）在输入坐标值的数据后，如输入圆弧图样数据后，右侧可能会出现新软键〖对话选择〗和〖接收对话〗。根据图形区显示图形与参数输入区中各非输入参数项显示的几何数据，对其进行合理性判断，先反复按软键〖对话选择〗，最后按软键〖对话接收〗，认可所输入的图形几何数据。如果仍不正确，则应检查图样的尺寸关系或标注尺寸的方法。
5）当编辑圆弧与直线连接或圆弧与圆弧连接时，若为相切的约束关系，需要按右侧的软键〖与前面元素相切〗。系统在编辑两个图素时，才会判断与处理此关系。
