2.1.2  基本操作界面和按键

按图2-1所示的面板处理单元中的热键区的功能按键“基本菜单选择”即〖MENU SE-LECT〗^[1]，进入图2-6所示的系统功能界面；再按水平软键或垂直软键，使用软键可以显示一个新的窗口或者执行相应功能。操作软键分为6个操作区域（加工、参数、程序、程序管理器、诊断、调试）以及6种运行方式或子运行方式（JOG、MDA、AUTO、TEACHIN、REF.POINT、REPOS）。

基本操作的功能软键与对应显示的水平软键的关系如图2-7所示。

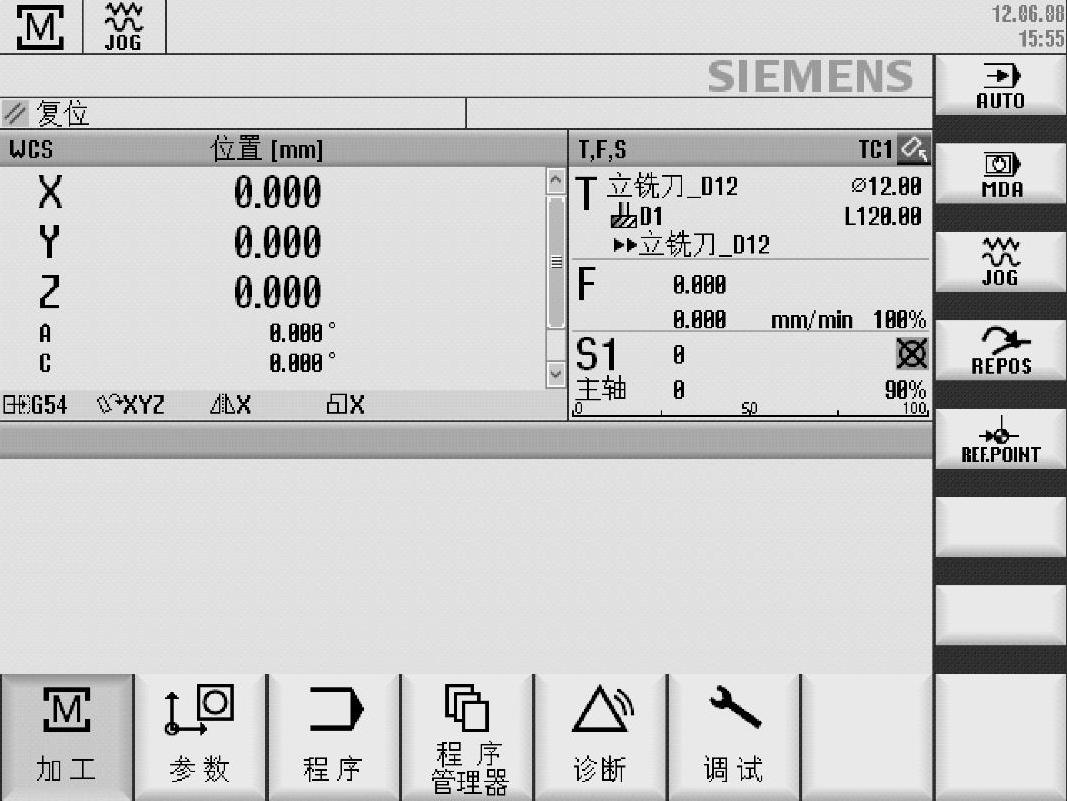

图2-6 系统功能界面

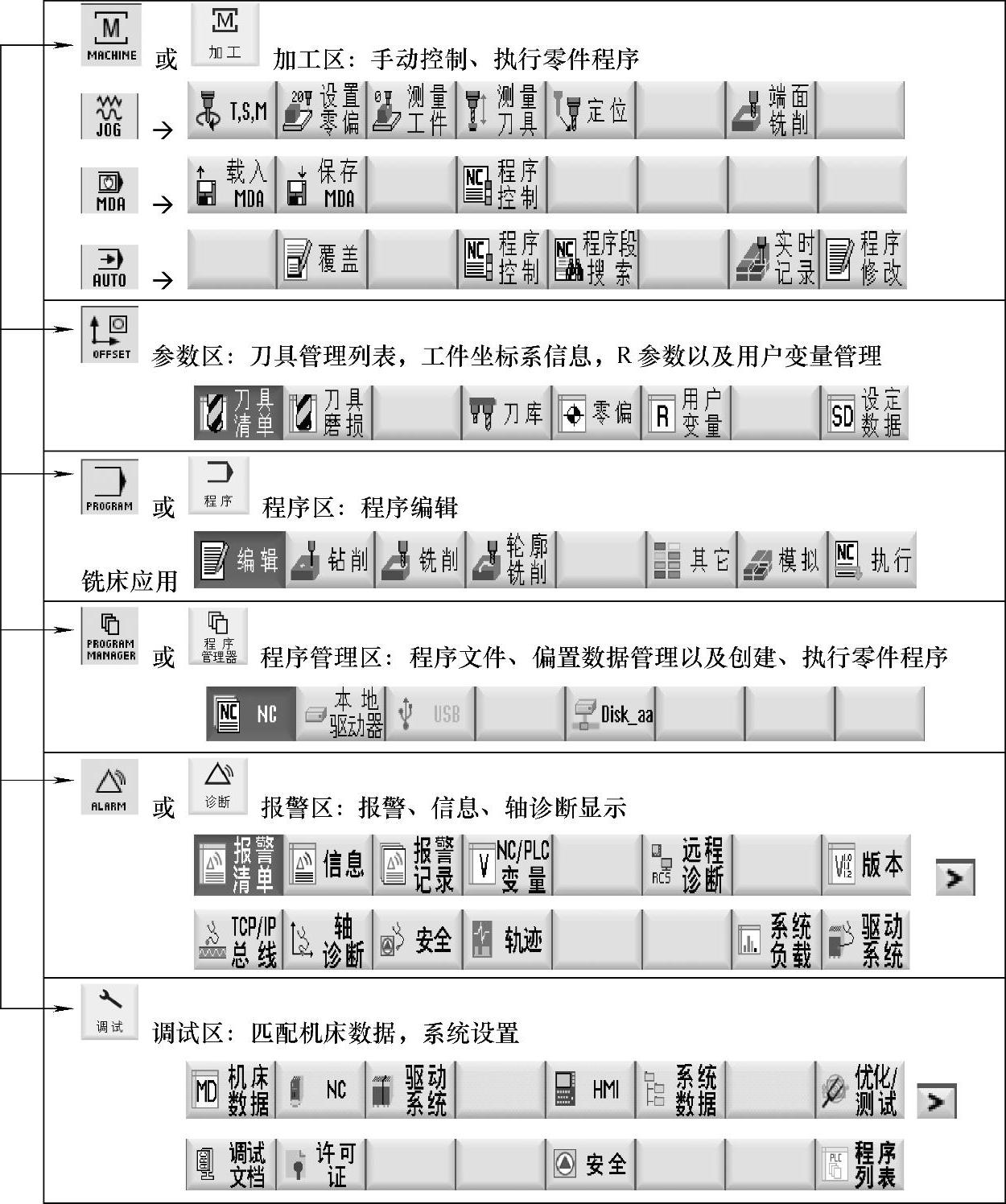

图2-7 基本操作的功能软键与对应显示的水平软键的关系
